Для быстрого решения проблем с горячим водоснабжением создан технический девайс – водонагреватель проточный электрический на кран, отличающийся от предшественников доступной стоимостью, компактностью и простотой установки. Эффективность прибора получится оценить по достоинству, если его технические характеристики будут соответствовать потребностям пользователя и условиям эксплуатации.

Кран с подогревом: целесообразность применения

Проточный водонагреватель для крана – наиболее компактный электроприбор, обеспечивающий горячее водоснабжение. Целесообразность применения портативного модуля зависит от интенсивности и условий эксплуатации.

Чтобы определиться, подойдет ли мини-нагреватель под собственные нужды, следует сопоставить аргументы «за» и «против».

Основные преимущества портативного модуля на кран:

1. Компактность. Этот аргумент становится решающим для небольших помещений. Нагреватель занимает место, отведенное под смеситель для монтажа на раковине в ванной, кухонной мойке или столешнице.
2. Скорость нагрева. Зависимо от мощности модели время разогрева до комфортной температуры колеблется в диапазоне 10-30 секунд. Этим качеством не могут похвастаться накопители – бойлер надо включать заблаговременно, хотя бы за 30 минут до пользования.
3. Постоянство температуры. В технически-продвинутых нагревателях процесс нагрева мониторят электродатчики, регулирующие уровень накаливания ТЭНа.
4. Эстетичность. Многообразие модельного ряда позволяет подобрать водонагревательный кран под определенный интерьерный стиль. Производители предлагают экземпляры разного цвета с глянцевым или матовым эффектом, необычные формы излива и вентили оригинальной геометрии.
5. Простота монтажа. Технология практически идентичная установке обычного крана. Отличие кроется в необходимости подвода электропитания и заземлении устройства.
6. Высокий КПД. Термо-кран функционирует по факту – нагрев осуществляет только в процессе пользования смесителем. В состоянии «покоя» электричество не расходуется.

Достоинством малогабаритного модуля считается и его стоимость. Цена на водонагревательный кран меньше, чем на накопительный бойлер.

Выбор между накопительным баком и водонагревательным краном основывается на оценке потребностей: требуемом объеме и температуре подогрева воды, режиме использования, наличия свободного пространства и т.д.

Однако производители проточных модулей заявляют об экономичности приборов, делая акцент на потреблении электроэнергии исключительно в момент пользования водой. Тогда как накопительный бойлер функционирует в режиме поддержания заданной температуры – агрегат включается в работу каждые 20-30 минут.

Главный минус проточника – высокая энергоемкость. Средняя мощность ТЭНа порядка – 2,5-4,5 кВт. При регулярном использовании водонагревателя, счета за электричество значительно возрастут

Дополнительные недостатки водогрея для крана:

1. Ограниченная пропускная способность. Объем подогреваемой воды составляет – 4-6 л/мин. Для сравнения, производительность газовой колонки примерно в 1,5-2 раза выше.
2. Высокая нагрузка на сеть. Установка проточника в здании со старой проводкой требует подвода отдельного кабеля. Независимо от состояния электросети проточник в обязательно порядке подключается через усиленную розетку, подсоединенную к УЗО.
3. Обслуживание одной точки водозабора. Невозможно разделить поступающий объем подогретой воды на несколько потоков. Для организации горячего водоснабжения нескольких точек лучше приобрести накопительный нагреватель или стеновой проточник.
4. Сложность ремонта. В случае поломки восстановить работоспособность портативного модуля проблематично – в торговой сети ремкомплектов на подобные модели на порядок меньше, чем для настенного электронагревателя.

Раздумывая над покупкой проточника, следует учесть, что приборы малой мощности способны увеличить температуру воды на 25°. Этого показателя достаточно в теплое время года. С наступлением холодов, при значительном понижении температуры водопроводной воды, получить желаемые 35-40°С нереально.

Модификации проточника без регулировки воспринимают низкий напор вода, как его полное отсутствие – проточный модуль просто не включается в работу

Несмотря на обозначенные недостатки, мини-нагреватели целесообразно устанавливать в следующих ситуациях:

• нестабильность централизованного горячего водоснабжения, когда перебои в сети кратковременны – не более месяца;
• сезонное потребление воды – присуще дачным домам, загородным коттеджам;
• организация водоснабжения в летней кухне частного домовладения;
• в парикмахерских, салонах красоты;
• на кухнях в зданиях с индивидуальным газовым отоплением – включать котел ради мытья посуды не выгодно.

Одним словом, установка крана с подогревом полностью оправдана, если горячее водоснабжение требуется не постоянно и в ограниченном объеме.

Особенности устройства и работы проточника

Портативный водогрей внешне схож с обычным смесителем, отличительный признак – увеличенные габариты. В термостойком корпусе спрятан водонагревательный элемент и множество аппаратуры, отвечающей за безопасность эксплуатации термо-насадки.

Главные рабочие узлы крана с подогревом: мощный ТЭН, герметичный баллон с отверстиями, термостат, реле поступления воды, гидрозащита, рычаг управления и излив. Некоторые модели дополняются электронным дисплеем и индикаторами температуры

Внутри модуля находится картриджный смеситель для регулировки расхода воды и резервуар с мощным электронагревателем. Именно небольшим внутренним объемом бака и высокой мощностью ТЭНа объясняется способность нагревателя в считанные секунды выйти на нужную температуру.

Принцип работы предельно прост. Вода поступает в нагревательный баллон, контактирует с разгоряченной спиралью и уже подогретая подается к изливу смесителя.

В конструкции проточного электрического водонагревателя на кран предусмотрена, так называемая, «группа безопасности». Комплекс включает следующие элементы:

1. Датчик напора. Отключает ТЭН, если давление в сети не превышает 0,004 МПа и блокирует работу модуля при повышении значения свыше 0,7 МПа. Чрезмерный напор опасен для внутренних элементов.
2. Датчик протока и термореле. Обеспечивают защиту трубчатого электронагревателя от сгорания при прекращении подачи воды. Кроме того, датчик протока отвечает за мгновенный нагрев после открытия крана.
3. Автоматический предохранитель. В случае скачка сетевого напряжения сверх нормы или при коротком замыкании внутри модуля, подача тока прекращается.

Большинство проточников оснащены защитой от гидроударов – в корпусе прибора размещен эластичный пластик и силиконовый демпфер.

Ответственные производители дополняют изделия встроенным УЗО для максимальной безопасности пользователей и недопущения поражения током при пробое ТЭНа

Виды компактных электронагревателей

Модули горячего водоснабжения для крана принято делить на два типа: съемная нагревательная насадка и смесители с вмонтированным ТЭНом. Для подачи теплой воды к умывальнику и мойке нередко используются универсальные стеновые проточники.

Отдельная насадка на кран

Модуль устанавливается на излив ранее вмонтированного смесителя. Основные плюсы мини-блока: низкая стоимость, возможность подключения к имеющемуся крану, компактность. Минусы очевидны – как правило, термо-блок имеет небольшую мощность и производительность (около 4 л/мин).

Малые размеры не позволяют укомплектовать насадку полноценной системой безопасности и более-менее мощным ТЭНом. Эффективность и надежность прибора достаточно низкая

В качестве защитного элемента модуль оснащен термодатчиком, не допускающим перегрев внутренних элементов.

Смеситель мгновенного нагрева воды

Краны с подогревом занимают большую часть сегмента проточных портативных агрегатов. Устройство функционирует в трех режимах:

1. Горячее водоснабжение. Рукоятка смесителя повернута вправо. Электрическая система приходит в действие, обеспечивая приток теплой воды.
2. Холодное водоснабжение. Разворот рычага в левую сторону отключает электрочасть крана – из смесителя бежит холодная вода.
3. Выключение. Ручка джойстика в центральном опущенном положении – нагревательный кран бездействует. Схема обесточена, водоснабжение прекращено.

В большинстве моделей проточного типа температура воды регулируется путем изменения напора. Перемещение рычага по вертикали позволяет подобрать режим нагрева с погрешностью в 0,5-1°С.

Водонагревательный кран стоит дороже отдельной насадки. Но разница в цене окупается повышенной производительностью прибора и высокой степенью безопасности

Настенный проточник: напорная и безнапорная модель

К крану можно подключить универсальный водонагреватель. Электрический модуль имеет ряд отличительных особенностей:

• возможность обслуживания несколько водозаборных точек одновременно;
• высокая степень защиты;
• производительность до 7-9 л/мин, что больше в сравнении с насадками на кран и смесителями-нагревателями;
• настенный монтаж.

Корпус выполнен в форме вместительного короба. Увеличенная площадь ТЭНа объясняет улучшенные нагревательные характеристики прибора.

Блок крепиться к стене поблизости крана. Чтобы не загромождать место для зеркала или вместительной полки, модуль можно разместить под мойкой

Настенные проточники бывают двух видов:

1. Напорные. Горячая вода из нагревателя подается в распределительную сеть, а далее – к водозаборным точкам. Мощность агрегатов составляет 3-20 кВт, возможно одно- и трехфазное подключение.
2. Безнапорные. Рассчитаны на обслуживание одной точки водопотребления – вода из мини-бойлера сразу передается наружу через кран. Мощность устройств – 2-8 кВт.

При резком падении давления в водопроводной системе поток воды через безнапорный модуль замедлится – высока вероятность получения на выходе очень горячей воды. В приборах с термодатчиком эта проблема решена.

Критерии выбора электронагревателя на кран

Определившись с видом прибора, следует рассчитать подходящую мощность модуля и сопоставить техническо-эксплуатационные характеристики разных моделей.

Мощность и производительность агрегата

Решающее значения при выборе проточника играет его мощностный показатель. Требуемая величина определяется исходя из приоритетных целей пользования: кухонная мойка, умывальник и т.п.

При использовании проточного электронагревателя для нескольких точек водопотребления, итоговая мощность подбирается по максимальному водозабору. В таблице приведен ориентировочный расход воды под разные нужды

Мощность определяется по формуле: W=V*(T2-T1)/14.3, где:

• W – расчетная мощность портативного нагревателя, кВт;
• V – расход воды или производительность агрегата, л/мин;
• T2 – желаемая температура, зависящая от нужд, С°;
• T1 – температура водопроводной воды (летнее значение – около 15°С, зимнее – порядка 5°С);
• 14,3 – константа.

Если планируется одновременное потребление из нескольких кранов, то итоговый показатель увеличивается в 1,5 раза.

>Пример расчета. Требуется подобрать проточник для кухонной мойки, оптимальная температура пользования – 45°С. Исходя из таблицы, под раковину для мытья посуды подойдет модель производительностью 4 л/мин. Для объективности расчета лучше использовать среднегодовую температуру воды в магистрали – около 10°С.

W=4*(45-10)/14,3=9,79 кВт.

Производительность модуля горячего водоснабжения рассчитывается по обратной формуле. Чем больше мощность агрегата, тем больше теплой воды он выдаст. Однако и нагрузка на сеть значительно возрастет

Подобрав мощность нагревателя, возникает важный вопрос: хватит ли возможностей электропроводки? В зданиях старой постройки с пробками на 16 А нельзя устанавливать проточник более чем на 3,5 кВт. Новые дома со счетчиками на 32 А и 40 А  «потянут» водогрей до 6 кВт.

Тип нагревательного элемента

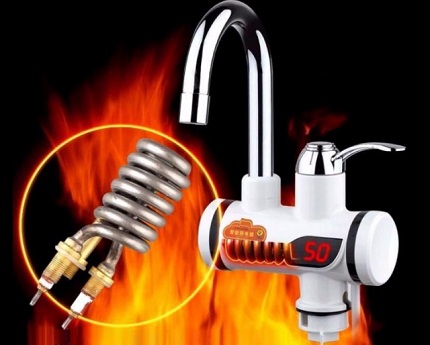

Сердце проточного модуля – ТЭН. В классическом исполнении нагревательный элемент собран в виде спирали для увеличения площади контакта воды.

Работа ТЭНа в «стоячей» воде недопустима – отсутствие беспрерывного обмывания охлаждающим потоком жидкости и скопление горячей воды приведет к его перегоранию

Кроме спиралевидной формы ТЭН может быть сделан, как изогнутая или прямая трубка с заключенным внутри электронагревателем. Вода циркулирует по змеевику. Закрытые ТЭНы лучше справляются с образованием накипи.

Эффективность и долговечность нагревательного элемента во многом определяется материалом его изготовления. Возможные варианты:

• ТЭН с медной или анодированной оболочкой – обеспечивают хорошую теплоотдачу и защиту от накипи;
• керамический трубчатый нагреватель – высокоэффективен, долговечен и дорог;
• спиральные блоки, защищенные стеклом – относятся к премиум-сегменту, не требовательны в обслуживании, при образовании накипи частично меняют скорость теплоотдачи.

Наиболее технологичным решением считаются спиральные индукционные теплообменники. Помимо эффективного нагрева вихревые токи побуждают вибрацию центрального сердечника. Такой эффект – профилактика образования накипи.

Степень электробезопасности прибора

Помимо наличия встроенных элементов «группы защиты», внешняя оболочка тоже должна соответствовать нормам безопасности. Следует обратить внимание на два показателя:

• класс защиты электроприбора от поражения током;
• индекс IP – маркировка защищенности корпуса от внешних воздействий.

Класс защиты отображает требования к подключению нагревательного модуля и способ недопущения поражения электротоком. Для проточного водогрея характерен класс защиты – 1. Безопасность обеспечивается обязательным заземлением токопроводящих частей и основной изоляцией.

Трактовка индекса IP: первое значение – защищенность корпуса от проникновения твердых частиц, вторая цифра – противодействие внешней оболочки жидкостям. Для водонагревательных кранов достаточным считается показатель IP25

Учет дополнительных параметров

Кроме перечисленных характеристик при выборе модуля горячего водоснабжения следует учесть:

• способ управления;
• материал изготовления корпуса;
• второстепенный функционал.

>Тип управления. Все многообразие проточников делят на механические и электронные агрегаты. Первые иначе называют гидравлическими. Механика характерна для модулей бюджетного класса и приборов среднего ценового сегмента.

Обычно предусмотрено трехступенчатое переключение режимов работы с возможностью корректировки напора, температуры воды. Управление осуществляется вручную посредством рычага

Недостатки способа: невозможность тонкой настройки температурного режима и сохранения выбранных параметров.

Электронный механизм с помощью датчиков и микропроцессоров самостоятельно поддерживает заданные настройки, подстраивая режим работы под текущие показатели давления сети и температуры.

>Материал корпуса. Изделие регулярно подвергается воздействию высоких температур, химическому составу проходящей жидкости. Поэтому корпус должен обладать термостойкостью и достаточной прочностью.

Хорошо себя зарекомендовали эмалированные, полипропиленовые и медные «оболочки» – материалы стойки к агрессивной среде и температурным перепадам.

Дорогостоящие модели оснащены внутренней защитой от накипи. Роль барьера выполняет «анод», срок работы элемента порядка 6-7 лет >Дополнительные опции. Встроенный второстепенный функционал обеспечивает комфортное пользование водонагревательным краном. К полезным опциям можно отнести:

• наличие информативного дисплея, индикации рабочего режима;
• ограничение температуры нагрева и охлаждения;
• возможность программирования;
• работа с разной мощностью;
• цветовая подсветка.

Некоторые производители оснастили свои изделия практичной функцией – блокировкой нагревателя от детей.

Обзор брендов и популярных моделей

Особым спросом пользуются водонагревательные краны известных торговых марок:

• Delimano (Украина/Италия);
• Supretto (Китай);
• Акватерм (Россия);
• Rapid (Китай).

>Delimano. Компания предлагает мгновенный водонагреватель «Аквасистем». Модуль представлен в виде цилиндрического блока с краном-регулятором и изливом.

Технические характеристики: длина гусака – 22 см, габариты – 12,5*7*7 см, материал корпуса – пластик/металл, давление – 0,04-0,6 МПа. В комплект помимо термо-крана входят: соединительная вставка, опорное кольцо, прокладка и фиксирующая гайка

Отличительные особенности «Акваситем»:

• быстрый нагрев до +60°С;
• наличие регулятора температурного режима;
• индикаторная лампочка;
• подключение шнура с тыльной стороны корпуса;
• гарантия – 365 дней;
• ориентировочная стоимость – 25-30 у.е.

>Supretto. Кран выполнен из жаростойкого высокопрочного пластика, внутренние элементы – металл. Прибор оснащен необходимой системой безопасности – конструктив предполагает заземление, защиту от перегрева.

Производительность Supretto зависит от температуры нагрева. Без функции обогрева пропускная способность прибора – 1,5 л/мин, при нагреве до +50°С – 1,3 л/мин

На передней стенке корпуса находится индикатор, рычаг управления размещен сбоку. Стоимость портативного электроприбора – около 30 у.е.

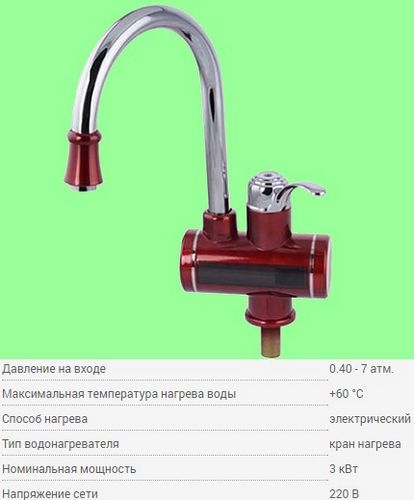

>Акватерм. Однорычажный нагревательный кран российской сборки. Отличается высоким дугообразным изливом, наличием фильтра для воды и пластикового аэратора с опцией «Анти-Кальций».

Дополнительные характеристики: керамический картридж, угол разворота крана – 360°, защита от перегрева. Параметры питающей сети: частота 50 Гц, одна фаза

Модель выпускается в 4-х цветах: синий, бордо, белый, беж. Цена вопроса – 50 у.е.

>Rapid. Водонагреватели бренда имеют многоуровневую защиту. В эконом-моделях температура регулируется рычагом-джойстиком. В вариантах подороже режим подогрева контролирует электронный датчик.

Особенности проточных кран-модулей Rapid:

• ТЭН из жаропрочного полимера;
• нагревательный керамический диск может функционировать беспрерывно до 5000 часов;
• температура нагрева – 30-60°С;
• заземление основного корпуса.

Во всех моделях нагревательные элементы защищены изолирующим слоем.

Характеристики крана с подогревом RLD-01 от Rapid: вес – 1 кг, скорость нагрева – 5 секунд, напряжение – 220-240 В. Ориентировочная стоимость – 55-60 у.е.

Среди проточников настенного монтажа популярны модели фирм: Kospel, Electrolux, AEG, Bosh, Термекс.

Видео: кран с подогревом в действии

Чтобы подытожить и обобщить изложенную теорию, приведем наглядные видео-обзоры об установке, практичности и эффективности термо-кранов.

Пошаговый монтаж и тестирование нагревателя Delimano:

Тест-драйв смесителя с подогревом Rapid, оценка скорости нагрева:

Водонагревательный кран в некоторых ситуациях является оптимальным и единственно возможным вариантом организации горячего водоснабжения. Чтобы не ошибиться в выборе, следует реально оценить собственные потребности и рассчитать требуемую мощность. Немаловажные критерии покупки – безопасность устройства и репутация компании-изготовителя.
