В первой части серии «Проектирование санитарных узлов общественных зданий» мы рассмотрим вопросы, связанные с тем, каким должен быть санузел в общественных зданиях: какие нормы и правила нужно учитывать при проектировании, какие размеры должны быть у помещения и т.д. Узнайте, как создать комфортные и безопасные санузлы в общественных зданиях.

Объемно-планировочные решения и оборудование.

Виды санитарных узлов

Объемно-планировочные решения санузлов общественных зданий зависят от вида и количества устанавливаемых в них санитарно-технических приборов (рис. 1.1), характера их блокировки с другими помещениями, а также назначе ния трубопроводов (отопление, водоснабжение, водоотведение).

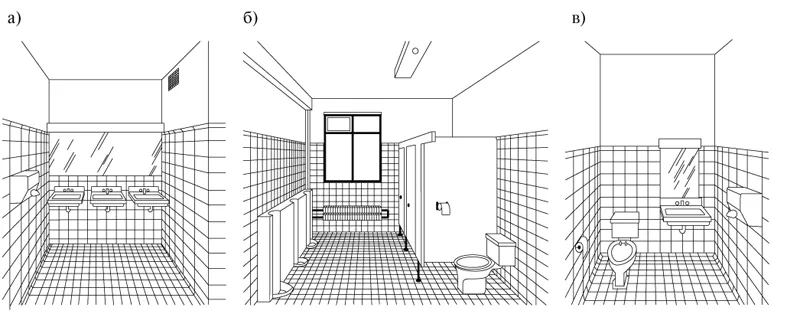

Рис. 1.1. Варианты объемно-планировочных решений туалетов общественных зданий с санитарно- техническими приборами: а — умывальниками; б — писсуарами и унитазами; в — унитазом и умывальником.

Санузлы общественных зданий подразделяют по видам с учетом:

• пола людей: мужской и женский (в  мужских и женских санузлах совместно с унитазом обязательно должна быть предусмотрена установка умывальника);
• возраста людей: для детей (дошкольного и младшего школьного возраста) и для взрослых;
• количества мест для одновременного пользования: одно-, двух-, трехмест- ный и т. д.;
• оснащенности: унитаз — умывальник, унитаз — умывальник — трап, унитаз — умывальник — писсуар, унитаз — умывальник — писсуар — трап, унитаз — умывальник — биде, унитаз — умывальник — биде — трап и т. д.;
• наличия вокруг унитазов отдельных кабин: с кабинами и без;
• прохождения трубопроводов холодного и горячего водоснабжения, подводок к санитарно-техническим приборам: с открытой, скрытой, смешанной подводкой;
• расположения отводных канализационных трубопроводов: с отведением по полу (открытые), в стене (замоноличенные), под потолком нижележащего этажа (подвесные);
• блокировки с другими помещениями: с индивидуальными женскими и уборочными комнатами, душевыми и т. д.

Расположение санитарных узлов.

Вариант вертикального расположения санузлов, от которого будет зависеть высота водопроводных и канализационных стояков, принимают с учетом вида и этажности общественного здания (табл. 1.1).

Мужские и женские санузлы располагают:

• на разных канализационных стояках друг над другом на каждом этаже либо через этаж. При этом женские и мужские санузлы проектируют в разных концах здания;
• на одном канализационном стояке друг над другом в смешанном порядке: например, на четных этажах — женские санузлы, на нечетных — мужские. При этом размещение санузлов возможно в любой части здания: в середине, на одном каком-либо конце здания или с обеих сторон. Месторасположение санузлов в той или иной части здания определяет протяженность выпускных трубопроводов от канализационных стояков до дворовой сети подземной канализации. То же самое относится и к протяженности трубопроводов (стояков и участков от стояков к водопроводным вводам) холодного и горячего водоснабжения.

Количество санузлов по высоте здания может варьироваться, например, от двух в кинотеатрах до 16 в зданиях учебных заведений для подготовки и повышения квалификации специалистов (табл. 1.1).

Таблица 1.1

Этажность общественных зданий, максимальная (СНиП 31-06–2009)

Здания образовательных учреждений.

• Детские дошкольные учреждения общего типа, специализированные, оздоровительные и объединенные с начальной школой — 3 этажа.
• Общеобразовательные и специализированные школы и школы-интернаты, межшкольные учебно производственные комбинаты — 4 этажа.
• Профессионально-технические училища и учебные заведения для подготовки и переподготовки рабочих кадров — 4 этажа.
• Средние специальные учебные заведения —  9 этажей.
• Высшие учебные заведения — 9 этажей.
• Учебные заведения для подготовки и повышения квалификации специалистов — 16 этажей.
• Внешкольные учреждения  — 5 этажей.

Здания лечебно-профилактических учреждений

• Лечебные со стационаром, родильные дома, амбулаторно-поликлинические, аптеки, молочные кухни, бальнеои грязелечебницы — 9 этажей.
• Санатории, санатории-профилактории — 9 этажей.
• Учреждения отдыха и туризма — 2 этажа.

Здания культурно-просветительных и зрелищных учреждений

• Кинотеатры — 2 этажа.
• Клубы  — 3 этажа.
• Театры  — 16 этажей.

Планировочные решения санузлов общественных зданий представлены в прил. 1. Основная их часть нормализована в НП 2.0.4 «Нормали основных планировочных элементов жилых и общественных зданий» и рекомендуется к применению при проектировании Пособиями к СНиП 2.08.02–89* «Общественные здания и сооружения».

Как правило, санузлы располагают:

• в углу здания (у помещения имеется две наружные стены);
• между двумя рабочими помещениями или рабочим помещением и лестницей;
• в центральной части здания или в подвале и имеет либо верхнее (с выходом окон наружу), либо искусственное освещение.

Планировочные решения санузлов в общественных зданиях нормализованы с учетом вида (мужской или женский), количества кабин, необходимости блокирования женских и мужских санузлов между собой либо с другими помещениями, такими как индивидуальные санузлы, женские комнаты, уборочные комнаты, душевые. Кроме того, основные планировочные решения и характер блокировки указанных помещений приняты с учетом подгрупп общественных зданий (см. табл. 1.1), а также размеров санузлов (табл. 1.2) и показателей санитарно-технических приборов (табл. 1.3).

Таблица 1.2

Минимальные планировочные параметры санузлов, мм

Таблица 1.3 Расположение и функциональная зона санитарно-технических приборов, принятые в планировочных решениях санузлов общественных зданий

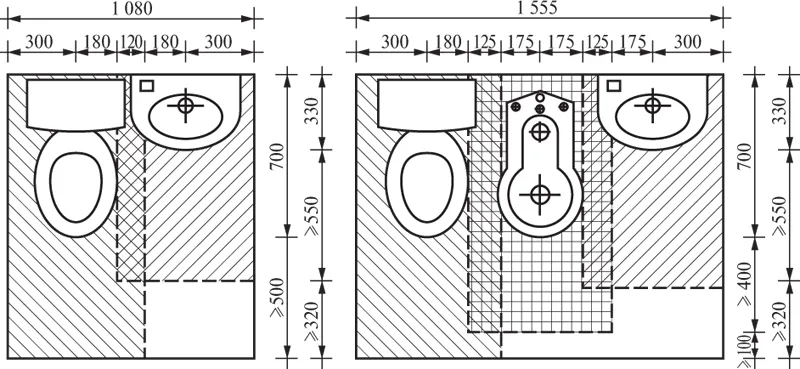

Для функциональных зон (рис. 1.2) можно принимать такие параметры санитарно-технических приборов, которые обеспечивают возможность удобного пользования приборами и оборудованием. В зависимости от профиля учреждений или предприятий при одних и тех же планировочных решениях могут применяться различные типы санитарно-технического оборудования.

Количество санитарно-технических приборов

Количество санитарно-технических приборов в общественных зданиях определяют в зависимости от типа здания.
1. Спортивные залы, помещения для физкультурно-оздоровительных занятий и крытые катки с искусственным льдом Согласно Пособию к СНиП 2.08.02–89*, в санитарных узлах (с умывальниками в шлюзах) устанавливают следующее число санитарно-технических приборов:

Рис. 1.2. Функциональные зоны при совмещенном размещении санитарно-технических приборов

а) при раздевальнях для занимающихся:

• женских: один унитаз на 30 мест для переодевания, но не менее одного;
• мужских: один унитаз на 135 и один писсуар на 45 мест для переодевания, но не менее одного унитаза;

б) для сотрудников, инструкторского и тренерского состава:

• женских: один унитаз на 15 единовременно работающих женщин, но не менее одного;
• мужских: один унитаз на 60 и один писсуар на 20 единовременно работающих мужчин, но не менее одного унитаза. При числе единовременно работающих мужчин и женщин менее 20 человек предусматривается общий санитарный узел на один унитаз;

в) для зрителей:

• женских: один унитаз на 40 человек;
• мужских: один унитаз на 330 и один писсуар на 66 человек.

В каждом помещении санитарного узла должно быть, как правило, не более 40 приборов (унитазов, писсуаров). В женских санузлах ставят один умывальник на четыре унитаза, в мужских  — один умывальник на восемь приборов (унитазов, писсуаров).

Численное соотношение мужчин и женщин — занимающихся, сотрудников, инструкторского и тренерского состава — как правило, составляет 1:1.

В санитарных узлах для зрителей расчетное число зрителей-мужчин обычно принимают исходя из 60 %, а в залах, предназначенных для футбола, и катках, предназначенных для хоккея, — исходя из 70 % от общего числа зрительских мест; расчетное число зрителей-женщин во всех случаях определяют исходя из 40 % от общего числа зрительских мест. Иные соотношения могут быть взяты из задания на проектирование исходя из местных демографических особенностей.

Предприятия розничной торговли

Согласно п. 5.15 Пособия к СНиП 2.08.02–89*, при проектировании систем водоснабжения и водоотведения допускается не предусматривать внутренний водопровод и канализацию в проектах магазинов торговой площадью до 150 м2 в случаях, когда они размещаются в неканализационных районах, и применять люфт-клозеты.

В соответствии с МГСН 4.13–97, общественные туалеты для посетителей следует проектировать в магазинах классификационных групп:

• IH, IVН (непродовольственные магазины с универсальным ассортиментом и специализированные — с полным) — из расчета один санитарно-технический прибор на 600 м2 торговой площади, но не менее двух санитарно-технических приборов;
• III (продовольственные магазины с универсальным ассортиментом) — из расчета один санитарно-технический прибор на 400 м2 торговой площади, но не менее двух приборов.

В магазинах других типов допускается проектировать общественные туалеты из расчета один санитарно-технический прибор на каждые 600 м2 торговой площади в непродовольственных магазинах и на каждые 400 м2 торговой площади в продовольственных магазинах, но не менее двух санитарно-технических приборов.

Туалеты для посетителей в торговых центрах следует проектировать для всего комплекса магазинов из расчета их суммарной торговой площади. Допускается поэтажное размещение общественных туалетов. Установка санитарно-технических приборов в подземных и цокольных этажах магазинов должна выполняться согласно п. 17.27 СНиП 2.04.01–85* «Внутренний водопровод и канализация зданий».

В общественных туалетах должно быть предусмотрено:

• не менее одной кабины с шириной не менее 1,65 м и глубиной не менее 1,8 м для инвалидов-колясочников;
• не менее одной кабины с поручнями, расположенными по боковым сторонам, для инвалидов, использующих при передвижении костыли или другие приспособления;
• не менее одного писсуара на высоте не более 0,4 м с вертикальными опорными поручнями с двух сторон — для инвалидов;
• не менее одной раковины в умывальных на высоте не более 0,8 м от уровня пола на расстоянии от боковой стены не менее 0,2 м с опорными поручнями.

В помещениях для хранения уборочного инвентаря предусматривают раковины, трапы, а также краны холодной и горячей воды.

Помещения для подготовки продовольственных товаров к продаже оборудуют раковинами и моечными ванными.

В универмагах торговой площадью 8 500 м2 и более, а также в продовольственных магазинах торговой площадью 1 000 м2 и более предусматривают трапы и поливочные краны для мокрой уборки полов. В шлюзе при камере пищевых отходов устанавливают раковину и мойку для мытья бачков.

Здания развлекательных комплексов

Количество санитарно-технических приборов определяют по табл. 1.4.

Таблица 1.4 Количество санитарно-технических приборов

Здания школ

Количество санитарно-технических приборов определяют по табл. 1.5.

Таблица 1.5 Удельные показатели площадей и количество санитарно-технических приборов в зданиях школ

Гостиницы

В гостиницах общие санузлы размещают на каждом этаже в отдельных помещениях с самостоятельными входами из общих коридоров. Количество санитарно-технических приборов в номерах зависит от их категории:

I — ванна или душ, унитаз и умывальник, устанавливаемые в объединенном санузле;

II — унитаз и умывальник, устанавливаемые в объединенном санузле;

III — умывальник.

В гостиницах, не имеющих санузлов в номерах, число санитарно-технических приборов определяют исходя из суммарного числа мест в номерах с учетом обслуживающего персонала:

В санузлах:

• мужских: по одному унитазу и писсуару на 18 человек;
•  женских: один унитаз на 12 человек;
• в ванных или душевых: одна ванна или одна душевая сетка на 30 человек.

Лечебно-профилактические учреждения

В лечебно-профилактических учреждениях (больницы различного профиля, поликлиники и фельдшерско-акушерские пункты) число санитарно-технических приборов принимают в зависимости от профиля учреждения и назначения помещений и определяют технологической частью проекта.

Предприятия общественного питания, прачечные

На предприятиях общественного питания, в прачечных и других подобных общественных зданиях типы и число санитарно-технических приборов и специальных приемников незагрязненных или загрязненных производственных сточных вод определяют технологическим проектом.

Салфетки диспенсерные «Терес» Комфорт 2-сл, 16*22 см, 200 л., 100% целлюлоза, Т-0228П

Подробнее

Последние напутствия

Санузел является очень важным помещением для каждой квартиры, дома или общественного места. Так как размеры этого помещения могут быть разнообразными, стоит правильно подобрать варианты отделки и использовать все квадратные метры по максимуму. При необходимости в маленьком санузле можно провести перепланировку, но делать это нужно под контролем профессионалов. Также не стоит забывать, что при любой отделке уборной нужно придерживаться всех норм СНиП.

Выбирать санузел по вкусу очень важно, чтобы можно было использовать его с полной пользой и возможностью хорошего отдыха. Если воспользоваться приведенными выше рекомендациями, сделать это будет очень легко.

Трубопроводы канализации и систем водоснабжения

Трубопроводы в помещении санузла прокладываются открыто (крепление к потолкам или стенам) или скрыто (в сборных блоках, каналах, коробах, панелях, бороздах. Прокладка труб канализации может также осуществляться подземно (ниже подвала или первого этажа). Отводные трубы для канализации прокладываются под перекрытиями техподполий и подвалов, в конструкциях перекрытий между этажами и над полами. Отводные трубы прокладываются по прямой линии при наличии уклона в сторону стояка и присоединяются к водяным затворам санитарных технических приборов.

Стояк устанавливается на расстоянии около 25 мм от стены (ось стояка – в диаметре 100 мм должна отходить от стены на 75 мм, а в диаметре 50 мм — на 50 мм). На стояках канализации при отсутствии на них отступов ревизии предусмотрены в первом и последнем этажах, в подвальном помещении, а при наличии отступов — в расположенных выше отступов этажах. При скрытой прокладке труб доступ к ревизиям обеспечивается через дверцу смотрового люка. Для внутреннего водоснабжения применяются металлические (чугунные и стальные) и полимерные трубы. Трубы из стали в диаметре 10-70 мм должны быть оцинкованными.

Горячая вода подводится к умывальникам, раковинам, биде и к душевым кабинам. Метод прокладки труб горячего водоснабжения должен зависеть зависит от общих планировочных решений коммуникаций в общественном здании. Рекомендуется установление оцинкованных стальных трубопроводов для горячего водоснабжения. Трубы полимерные прокладываются ниже стальных труб горячего водоснабжения и отопления (при параллельном расположении расстояние между ними должно составить не менее 100 мм, в участках пересечения — 50 мм). Установка запорной арматуры осуществляется:

• в основании всех стояков в общественных зданиях высотой до 3 этажей без вентилей на ответвлениях поэтажно;
• в основании всех стояков в зданиях высотой больше 3 этажей;
• подводки к смывным приборам унитазов, кранам и к приборам особого назначения;
• ответвление для поэтажного включения технических приборов, при условии, что таких приборов имеется в количестве более пяти.

Планировочные решения общественных туалетов

Существует несколько основных вариантов планировочных решений, применяемых при проектировании общественных зданий:

• Разнесённые по разным концам здания помещения, заключённые между двумя несущими стенами и разделённые перегородкой на туалет и умывальную комнату. От одной до пяти кабинок располагают в ряд по одной стороне, в два фронта, если кабинок 6 или 8;

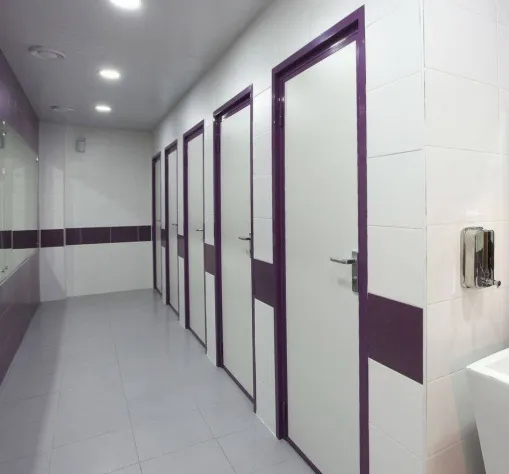

В первой комнате умывальники, во второй кабинки

• Если туалет мужской, вторым фронтом располагают писсуары;

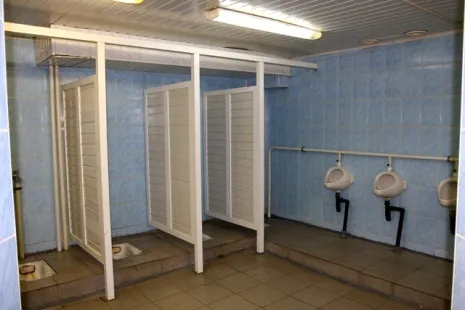

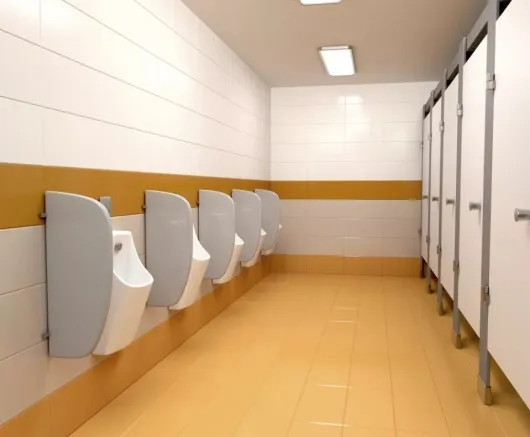

Вариант планировки мужского туалета: кабинки и писсуары в два противоположных фронта

• В мужских туалетах, разделяемых внутренними перегородками, может быть три: умывальное, с писсуарами, с туалетными кабинами;

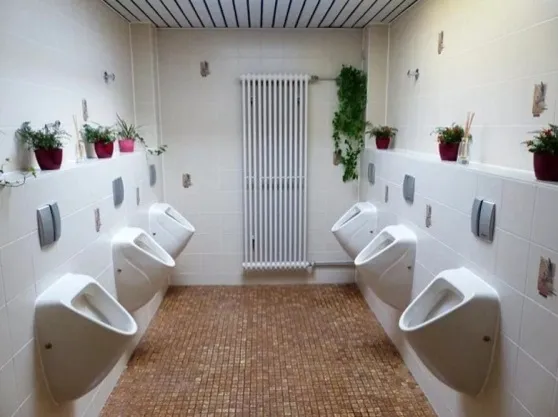

В мужском туалете может быть отдельная комната с писсуарами

• В блокированном варианте одно большое помещение может быть поделено на мужское и женское, разделённое перегородкой. Вдоль неё туалетные кабинки (в мужском ещё и писсуары). Умывальники при этом стоят вдоль противоположной стены;

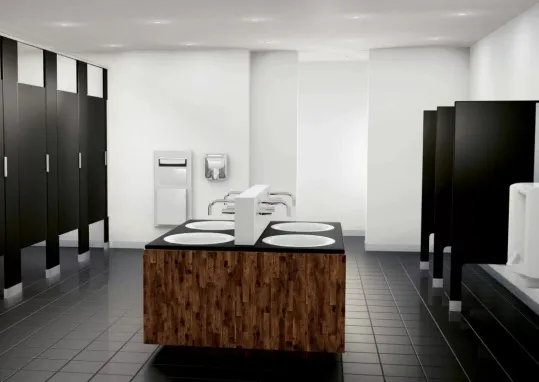

Блокированный санузел: умывальники в одном помещении с кабинками

• То же самое, только писсуары и умывальники выносятся в предшествующее кабинам помещение;

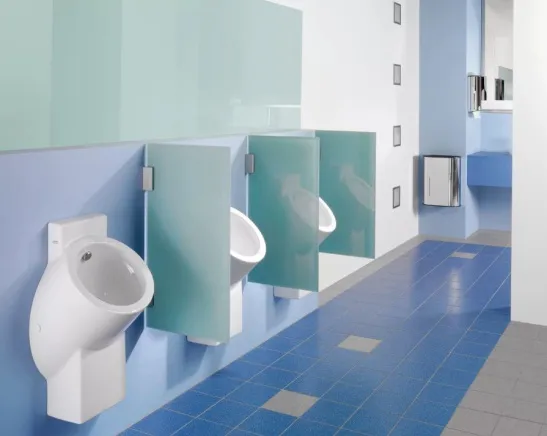

Планировочное решение мужского туалета

• Умывальники, писсуары и унитазы располагают вдоль трёх стен помещения;

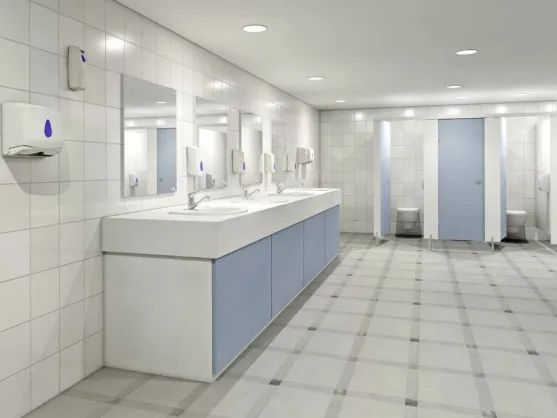

Периметральное расположение сантехнических приборов

Санитарно-технические приборы

Унитазы

Унитаз — это санитарно-техническое устройство, снабженное системой автоматического или полуавтоматического смыва.

Унитазы классифицируют следующим образом:

• по конструкции: без смывного бачка (рис. 1.3), компакт (рис. 1.4);
• по форме чаши: тарельчатый, козырьковый, воронкообразный (современные модели);
•  по способу монтажа: напольный, подвесной (рис. 1.5);
• по способу подводки к смывному бачку: с боковой, нижней (обеспечивает низкий уровень шума)  подводкой;
• по выпуску стоков в систему канализации: с прямым (вертикальным) (рис. 1.4), горизонтальным (рис. 1.6), косым выпуском (рис. 1.7); по типу полочки для установки смывного бачка: с цельноотлитой (с унитазом) и приставной полочкой;

Рис. 1.3. Унитаз напольный без смывного бачка

Рис. 1.4. Унитаз-компакт с вертикальным выходом

Рис. 1.5. Унитаз подвесной

Рис. 1.6. Унитаз напольный с горизонтальным выходом

Рис. 1.7. Унитаз со вспомогательными подлокотниками

Примечание: эскизы унитазов на рис. 1.3—1.7 предоставлены компанией ООО «Санитек».

Унитазы классифицируют следующим образом (продолжение):

• по используемой спускной арматуре: с штоковым, кнопочным, двухрежимным спуском;
• по материалу: фарфоровый, фаянсовый, акриловый, стальной и т. д.;
• по размеру: взрослый и детский;
• по юбке (стенка вокруг сифона): с полной (на отечественных традиционных) и частичной (на современных) юбкой;
• по специальному назначению: педальный с ножным сливом, для людей с ограниченными возможностями (рис. 1.7); по производителю: отечественный и зарубежный.

Смывные устройства

Смывные устройства (рис. 1.8, 1.9) служат для промывки унитазов в санузлах общественного пользования и в зданиях специального назначения.

Для разных типов унитазов можно использовать автоматические и полуавтоматические смывные краны с регулировкой количества протекающей воды. Диаметр подводящих труб подбирается в зависимости от модели смывного устройства (20, 25 мм), давление в водопроводной сети при открытом кране не должно опускаться ниже 0,08 МПа, а давление воды в системе перед краном не должно превышать 0,6 МПа. При установке смывной кран соединяют с трубопроводом через угловой запорный вентиль и располагают на высоте не менее 80 см над уровнем пола.

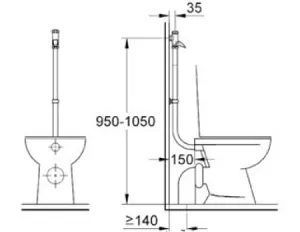

Рис. 1.8. Автоматическое смывное устройство

Рис. 1.9. Полуавтоматическое смывное устройство

Умывальники

Умывальник — это санитарно-технический прибор для отвода жидких стоков в канализацию.

Умывальники классифицируют следующим образом:

• по форме: прямоугольный (рис. 1.10), овальный (рис. 1.11), круглый (рис. 1.12), угловой (рис. 1.13), умывальник-чаша, хирургический, парикмахерский, для людей с ограниченными возможностями (рис. 1.14), дизайнерский;
• по способу монтажа: навесной, с пьедесталом или полупьедесталом, встраиваемый (рис. 1.15);
• по материалу: фаянсовый, фарфоровый, акриловый, стальной и т. д.;
• по габаритному размеру: обычный, мини-раковина (рис. 1.16);

Примечание: эскизы на рис. 1.8, 1.9 предоставлены ООО «Гроэ».

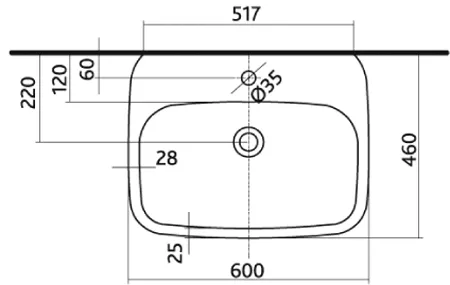

Рис. 1.10. Умывальник прямоугольный

Рис. 1.11. Умывальник овальный

Рис. 1.12. Умывальник круглый

Рис. 1.13. Умывальник угловой

Рис. 1.14. Умывальник для людей с ограниченными возможностями

Рис. 1.15. Умывальник встраиваемый

Рис. 1.16. Умывальник уменьшенного размера

Примечание: эскизы на рис. 1.10—1.19 предоставлены компанией ООО «Санитек».

Умывальники классифицируют следующим образом (продолжение):

• по наличию и расположению отверстий под смесители;
• по размеру: взрослый и детский;
• по производителю: отечественный и зарубежный.

Писсуары

Писсуар — это санитарно-технический прибор для приемки и отвода в канализацию жидких стоков.

Писсуары классифицируют следующим образом:

• по форме: овальный, округлый, прямоугольный, вытянутый, треугольный, дизайнерский;
• по способу монтажа: настенный (подвесной) (рис. 1.17), напольный, лотковый;
• по способу подачи воды: вертикальный и горизонтальный;
• по материалу: фаянсовый, фарфоровый, полуфарфоровый, металлический, из нержавеющей стали и т. д.;
• по типу: традиционный (рис. 1.17), сенсорный, инфракрасный и т. д.;
• по комплектации: с крышкой и без;
• по размеру: взрослый и детский;
• по производителю: отечественный и зарубежный.

Рис. 1.17. Писсуары настенные

Биде

Биде — это санитарно-технический прибор в виде удлиненного фаянсового таза с кранами, подсоединенными к системам водоснабжения и канализации.

Биде классифицируют следующим образом:

• по способу монтажа: подвесное (рис. 1.18), напольное (рис. 1.19), крышка-биде, электроунитаз-биде;
• по способу подачи воды: с подачей снизу вверх, сбоку вниз, сверху вниз;
• по конструкции канализационного выпуска: с горизонтальным, вертикальным, косым (под углом в 45°) выпуском;
• по материалу: фаянсовое, фарфоровое, металлическое, из нержавеющей стали и т. д.;
• по типу: традиционное, сенсорное, инфракрасное и т. д.;
• по комплектации: только фаянс, фаянс с арматурой и трубными элементами раздельно, то же в сборе;
• по производителю: отечественное и зарубежное.

Вокруг биде предусматривают свободное пространство, равное не менее 200 мм с левой и правой сторон и не менее 600 мм спереди.

Рис. 1.18. Биде подвесное

Рис. 1.19. Биде напольное

Трапы

 Трап — это устройство, служащее для приема и отвода в канализацию сточных вод с полов санузлов и других санитарно-технических помещений. Установка трапов обязательна с гидравлическим затвором.

Трапы классифицируют следующим образом:

• по форме: круглый, прямоугольный (рис. 1.20);
• по материалу: чугунный, пластиковый, из нержавеющей стали, комбинированный;
• по способу отвода: с прямым, косым, вертикальным отводом;
• по диаметру отводного патрубка (табл. 1.6);
• по количеству отводов;
• по размеру решетки;
• по пропускной способности;
• по допустимым нагрузкам;
• по конструкции;
• по производителю: отечественный и зарубежный.

Рис. 1.20. Трап прямоугольный

В России трапы изготовляются по ГОСТ 1811–97 «Трапы для систем канализации зданий. Технические условия».

Таблица 1.6 Размеры*, мм, трапов (ГОСТ 1811–97)

Примечание: эскизы на рис. 1.20 предоставлены российским представительством Viega GmbH & Co. KG.

Форма корпуса трапа, а также форма и расположение отверстий решетки стандартом не регламентируются. Трапы типов Т50, ТК50, ТВ50 должны обеспечивать отведение сточных вод в количестве не менее 0,7 л/с; трапы типов Т100м, ТК100м, ТВ100 — не менее 2,1 л/с; трапы типов Т100б и ТК100б — не менее 3,7 л/с при средней высоте слоя воды перед внешней кромкой решетки не более (20 + 3) мм. Решетки трапов должны выдерживать сосредоточенную нагрузку, приложенную в центре решетки на площадь 15 см2, не менее 60 кг для трапов с условным проходом Dy = 50 мм и на площадь 30 см2 — не менее 90 кг для трапов с условным проходом Dy = 100 мм.

При подборе трапов учитывают два основных параметра — количество отводимых канализационных стоков (соответствующий подбор диаметра труб и размера верхней части трапа) и величину и интенсивность нагрузки (несущим элементом является решетка, которая в зависимости от вида и высоты выдерживает заданную нагрузку).

 Для просмотра 2 и 3 части пособия нажмите на соответствующие кнопки:
ЧАСТЬ 2
ЧАСТЬ 3
Дизайн общественного туалета как зеркало современного города
Звёздность туалетов

Оборудование и освещение

Одна из важных норм в современных санузлах — это сенсорные смывные клапаны, краны, диспенсеры для мыла и сушилки для рук. Такие решения более гигиеничны, позволяют экономнее расходовать воду, моющие средства и электроэнергию, ведь подача осуществляется дозированно и не зависит от того, закроет ли посетитель кран после себя.

Еще одно важное требование – скрытая прокладка сантехники и электрики в санузлах. Такая прокладка коммуникаций выглядит эстетичнее и безопаснее: все, что можно вмонтировать в стену, лучше монтировать, обеспечивая дополнительную антивандальную защиту.

При проектировании нужно продумать и освещение. Оно должно быть достаточно ярким, в противном случае, у посетителей будет создаваться впечатление, что в туалете не очень чисто, а персоналу будет сложнее качественно проводить уборку. Особенно хорошим свет должен быть в зоне раковин и зеркал.

Рекомендуется выбирать для освещения лампы теплого спектра. Считается, что они благотворно влияют на настроение и способствуют тому, что к оборудованию санузла люди будут относиться более бережно.

Размеры санузла в общественных зданиях для инвалидов

Согласно СНиП установлены следующие размеры:

• длина – более 2,2 м;
• ширина – 1,6 м.

Если санузел совмещен, то эти параметры должны быть более 2,2 м. Наименьший размер кабины: ширина — 1,65 м, глубина – 1,8 м. Дверь должна обязательно открываться наружу, и быть оснащена доводчиком, а внутри – ручкой во всю ширину двери. Опорные поручни располагаются не ниже 75 см у унитаза. Унитаз должен быть в высоте 45-60 см.

Что нужно соблюдать в санузлах общественных зданий по САНПИНу?

Размеры санузлов в зависимости от вида и назначения здания

Функционал санитарных комнат может различаться. Они бывают общими и индивидуальными, с душевыми кабинами и без них. Это, вкупе с габаритами устанавливаемого оборудования и способом блокирования помещений, влияет на размеры санузлов.

Размеры туалетов в общественных зданиях

Минимальные размеры санузла в общественных зданиях на конкретных примерах:

Условия задачи	Детские учреждения	Прочие общественные здания (см)
Кабинка с открываемой наружу дверью	—	85*120
Вариант без двери	80*100	—
Индивидуальный туалет на один унитаз	240*90 135*80	150*180 150*150
Высота экранов между кабинками	175	180
Отступ фронта кабинок от стены, когда нет писсуаров	110	130
Отступ линии кабинок от стены с писсуарами	180	200
Кабинки друг напротив друга, с дверями и без	150	150
Отступ стены с писсуарами от противоположной или поперечной стены	100	100
Проход между двумя параллельными фронтами писсуаров	120 (умывальников 160)	120 (умывальников 160)
Расстояние от умывальников до противоположной стены	110	110

Размещение приборов

Размеры кабин или индивидуальных туалетных комнат зависят от набора сантехнического оборудования и их предназначения.

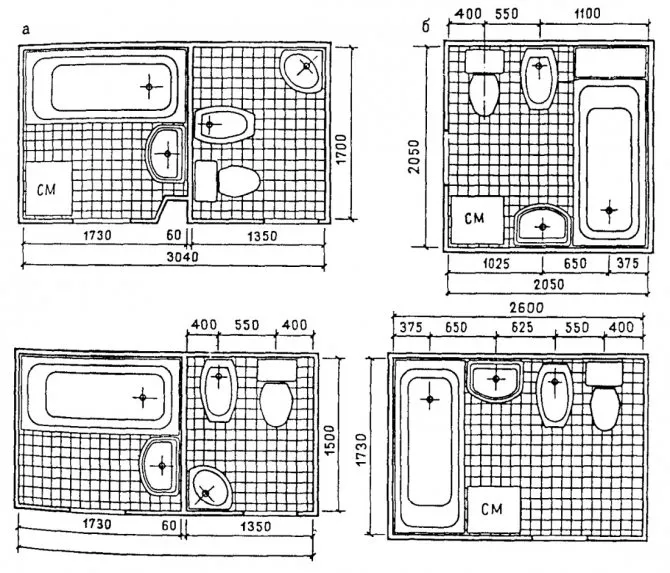

Пример планировки туалетов на предприятии

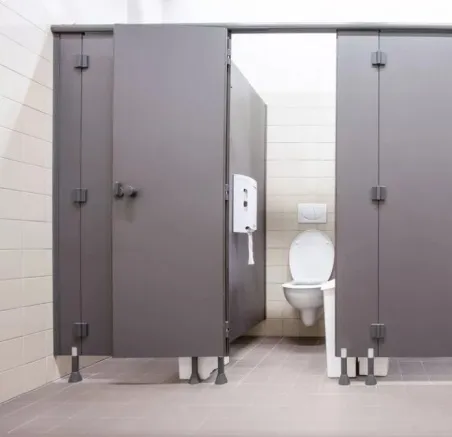

Минимальная длина кабинки с унитазом для взрослого человека 120 см.

Меньше размер может быть, только если унитаз встроен в подиум и имеет автоматический смыв (без стульчака и бачка), – 103 см.

Размер кабинки туалета со встроенным унитазом в общественном здании

Для удобства свои размеры имеют и функциональные зоны. Например, зона пользования писсуаром – 500*420 мм, а в некоторых учреждениях ещё предусматривают и полноту людей.

Сколько должно быть приборов

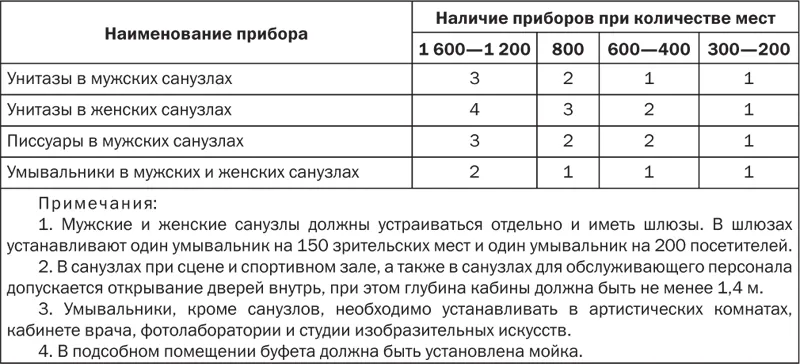

Общее количество сантехприборов, которое должно быть установлено в санузле, определяют простым расчётом. Зависит он от вида деятельности организации.

Спортивные сооружения

Если это спортивное сооружение, то для тренирующихся ставят минимум один унитаз на 30 женских шкафчиков для переодевания и на 135 мужских. В последнем случае добавляют ещё и 1 писсуар на 45 мест.

Для единовременно работающих сотрудников и тренеров предусматривают отдельный туалет: 1 унитаз на 15/60 (женщины/мужчины). На 20 мужчин ещё добавляют 1 писсуар.

При общем количестве сотрудников и тренирующихся менее 20, может быть предусмотрен всего 1 санузел с единственным унитазом.

Для зрителей количество сантехприборов рассчитывают из таких соображений: 1 унитаз на 40/330 (женщины/мужчины) + 1 писсуар на 66 мужчин. Количество умывальников зависит от количества унитазов и писсуаров. В женских туалетах это соотношение составляет 1:4, в мужских туалетах – 1:8, в тренерских санузлах (они, как правило, индивидуальные) – 1:1.

Максимальное количество приборов, установленных в одном помещении, не должно превышать сорока штук.

Душевые кабины в спортивном учреждении

Торговые предприятия

Для торговых предприятий порядок расчёта количества приборов совсем другой. Нормы почему-то завязаны на размере торгового зала и его ассортименте.

Проектируют 1 унитаз на 400 квадратов продовольственного магазина, и 600 — непродовольственного. В маркетах с универсальным набором товаров нормирование привязано к суммарной площади, иногда с поэтажным размещением туалетов.

Туалет в торговом центре

Развлекательные центры и образовательные учреждения

В зданиях развлекательных центров и образовательных учреждений количество сантехнических приборов зависит от количества посетителей или учащихся, на которое оно рассчитано.

Гостиницы и профилактории

В гостиницах, если санузла нет в номере, на каждом этаже размещают общий туалет с отдельными входами для мужчин и женщин из коридора.

Количество приборов в них зависит от максимальной заполненности гостиницы с учётом персонала: в мужских 1 унитаз + 1 писсуар/18 человек, в женских 1 унитаз/12 человек. Ванная или душевая – одна на 30 человек.

В лечебно-профилактических учреждениях и предприятиях общепита число приборов определено технологической частью проектной документации.

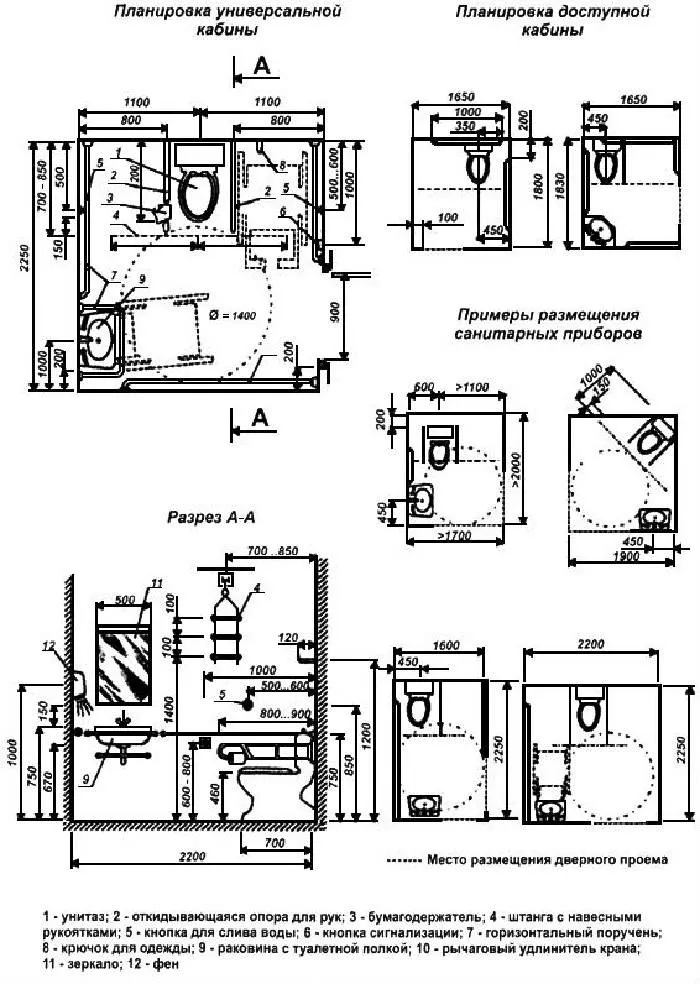

Размер туалета для инвалидов

Туалетная комната для инвалида, который заезжает в неё на коляске, существенно отличается по размеру от стандартной.

Размер санузла в общественных зданиях – для инвалидов и стандартный

Именно поэтому при проектировании общественных туалетов по минимуму должны предусматривать такие нормы:

• одна кабина 1,65*1,8 м для колясочников (с управлением стока воды на боковой стене);
• одна кабинка с поручнями по бокам для людей, использующих при движении костыли;
• один писсуар на высоте 40 см от пола с поручнями с двух сторон;
• одна раковина-умывальник на высоте 80 см от пола, тоже с поручнями;

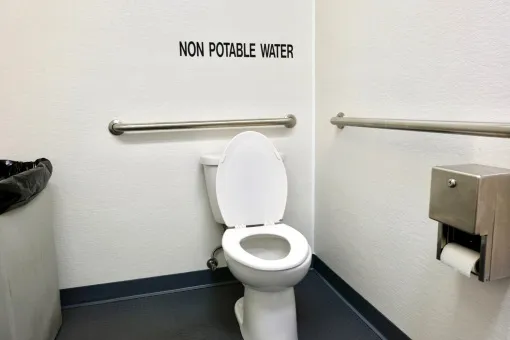

Оборудование туалета для инвалидов

Монтаж труб

Монтаж труб

Ремонт в санузле и ванной комнате следует начинать с замены труб водопровода и канализации. Разводка труб в санузле должна быть выполнена максимально грамотно, поэтому, при отсутствии специальных навыков, рекомендуется прибегнуть к помощи специалиста, что обеспечит в дальнейшем как Ваше спокойствие, так и спокойствие соседей.

Лучше всего укладывать в санузле пластиковые водопроводные и канализационные трубы.

Существуют специальные правила и требования, согласно которым должны оснащаться санузлы – СНиП, согласно которых следует учитывать различные нюансы:

• Канализационные трубы соединяют при помощи резиновых прокладок;
• Водопроводные – при помощи специального паяльника;
• По завершении монтажа следует обязательно с помощью подачи воды проверить качество выполненных соединений;
• В процессе замены труб следует также сразу установить водяной счетчик и краны, позволяющие быстро перекрыть воду при возникновении аварийной ситуации;
• Кроме того, следует заранее спланировать, как будут размещены сантехника, бытовые приборы, а также – как будут подводиться вода и стоки.

5 Бытовые здания и помещения

5.1 Бытовые здания предприятий предназначены для размещения в них помещений социального обслуживания работающих: санитарно-бытовых, здравоохранения, общественного питания, торговли, службы быта, культуры.

Допускается предусматривать не учтенные настоящими нормами помещения или объекты социального назначения в соответствии с утвержденными планами социально-экономического развития предприятия или квотой рабочих мест для инвалидов.

5.2 В технологической части проекта должна быть установлена списочная численность работающих, в том числе инвалидов (с группами инвалидности, работающих на данном предприятии): в наиболее многочисленной смене, а также в наиболее многочисленной части смены при разнице в начале и окончании смены 1 ч и более, принимаемая для расчета бытовых помещений и устройств; при этом в численность работающих, в том числе инвалидов (с группами инвалидности, работающих на данном предприятии) необходимо включать число практикантов, проходящих производственное обучение.

Для мобильных зданий допускается принимать численность смены, равную 70% списочной, в том числе 30% женщин.

(Измененная редакция, Изм. N 2).

5.3 Геометрические параметры, минимальные расстояния между осями и ширину проходов между рядами оборудования в бытовых помещениях следует принимать по таблице 1.

Таблица 1

Сборник нормалей планировочных элементов.

Нормали планировочных элементов разрабатывались в развитие норм проектирования в соответствии с СНиПами. Нормали являлись в СССР частью общей системы нормирования, типизации, унификации и стандартизации в жилищно-гражданском строительстве.

Серия нормалей основных планировочных элементов состоит из:

1. Жилые здания 2. Здания учебно-воспитательного назначения 3. Торговые здания и предприятия общественного питания 4. Предприятия хозяйственно-бытового и коммунального обслуживания 5. Здания зрелищного, культурно-просветительского назначения и спортивные сооружения 6. Здания лечебно-оздоровительного назначения и массового отдыха 7. Здания научно-исследовательских институтов, проектных организаций, административные здания 8. Здания санитарно-курортного назначения 9. Функциональные объемно-планировочные элементы жилых и общественных зданий

Требования в нормалях на сегодняшний день во многом устарели и не являлись оптимальными даже для того времени, приведены минимальные или фиксированные размеры. Однако, они являются практически полезной системой знаний, позволяющей избегать грубых ошибок.

ЖИЛЫЕ ЛОМА

САНИТАРНЫЙ УЗЕЛ НОМЕНКЛАТУРА ОСНОВНОГО ОБОРУДОВАНИЯ

ш пп Наименование оборудования ГОСТ, ТУ, марка проект ГОСТа РАЗМЕРЫ ОБОРУДОВАНИЯ /см/ Завод изготовитель Разра ботка Примечание Али на Ширина Высота 1 2 3 4 6 7 8 9 УНИТАЗЫ К Е Р А М И Ч : Е С КИЕ /Лист 16/ 36. Козырьковые новой формы,примыкающий к стене шахты с косым выпуском под 4- 60° марка 487 34,5 48,5 37-35 Лобненский з-д «Строй-фарфор» НИИСТ Выпущена опытная партия п «Компакт” новой формы с непосредственно соединенным смывным бачш с цельноотлитой полочкой с косым выпуском под 4 60° а унитаза 37 см. марка УКЭ7 34,5 67 — 68 Лобненский з-д «Строй-фарфор» Славутский з-д «Строй-керамика» Кировский з-д «Стройкерами-ка» НИИСТ ВНИИТЭ НИИстрой- керамика Выпущена опытная партия вид К /Лист 16/ 36. 39. Еенский гигиенический душ.Прибор индивидуальной гигиены. Го же иодернизирован Каталог-57 1роект ГОСТа МАРКА 450 38 35 65 64 38 38 Лобненский завод «Стройфарфор» из фарфора Кировский завод «Стройфаянс» из фаянса Смеситель установлен т полочке. Трибор с )богревом 5орта Бачки /Лист 16/ 40. 41. Смывные с клапаном поплавковым Смывные к унитазу «Компакт» новой формы Ш14285-69 ГОСТХ 3980-68 43 44 22 23 29 28,6 Тульский з-д Красный Октябрь» Солнечногорский з-д Стройматериала НИИСТ НИИСТ 1 к №М п/п 34 СИДЕНЬЯ 42 42а Деревянные с арматурой крепления к унитазам С крышкой к унитазу (плстмасса) yy-iiJ8 38 46 3,6 Костеревский комбинат НИИСТ Серийный выпуск ПОЛОТЕНЦЕСУШИТЕЛИ /Лист 17/ 43. 44. 43. 46 47. Гнутые из газопроводных труб d ~ з, 2 Четырехярусные двухярусные двухярусные Чугунные По -15м По -16м 60 60 50 50 30 60 40 50 10.4 10.4 6 6 6 8 8 Промвен- тиляция НИИСТ НИИСТ Высота -расстояние от плоскости стены до оси полотенцесушителя _м_ нгн L2-71 — |А-

ЖИЛЫЕ ЛОМА	САНИТАРНЫЙ УЗЕЛ НОМЕНКЛАТУРА ОСНОВНОГО ОБОРУДОВАНИЯ	10
Й№ пп	Наименование оборудования	ГОСТ ТУ,марка, пооект тпт»я	Размеры обооудования /см/	Завод изготовитель	Разра ботка	Примечание
				Али на	Ширина	Высота
	2	3	4	5	6	7	8	9
	ПОЛОТЕНЦЕС	Л ШИТ	Е	л И	/Лист 17/
46. 49. 50. 51 52. ’55 54.	Латунные с гальванопокрытием облегченные Латунные с боковой подводкой воды трехярусный	По 18 Б		54- 55 60 59 50 60 45 70	33 50 60 70 70 50 60	6	Казанский завод «Сантехприбор Н	НИИСТ НИИСТ	Общий вес 2,5 кг
55.	Бронзовые и латунные трехярусные			50	60	10
56. 57.	четырехярусные (никелированные и хромированные)			60 50	70 90	10 10
	СВЕТИЛЬНИ	К И /Лист 18/
58.	Настенный уплотненный	модель НСУ-1		010	14	22	Бельцевский з-д электроосветительной арматуры	цнииэп жилища	Серийный выпуск с 1966 г.
59	1астенный уплотненный. Модернизирован. Стекло молочно-защитное.	модель БУН-60М		014	15,6	22,6	Светотехнический з-д в г.Тернополь	ВНИСЙ лаборатория осветительных систем и электробытовых приборов	Серийный выпуск в 1970 г.
60.	Влагозащитный люминесцентный (пластмасса)	ВЛ-1-1×20	64,3	12	8	Рижский светотехнический з-д	ЦНИЙЭП жилища	Массовый выпуск в 4-м кваота-ле 1970 г.
61	Бра керамическое силикатное молочно-накладное стекло.	БКВ-00		14	х5-20	21	Кирпичный з-д г.Владимир; Московский з-алектроосве-тительной арматуры		Серийный выпуск
62. 65.	Потолочный уплотненный модернизирован. Стекло молочно-защитное	модель ПУН-6ОМ модель ПУН-1оом	14 16, 2	14 16,2	20,9 22	Светотехничес кий з-д в г.Тернопфль -Л1—	— ВНИСИ лаборатория осветительных систем и электробытовых приборов	Серийный выпуск в 1970 г.
	НП-и.2-7!					-17-

Источники

• http://tualet.ru/rinok-tualetov/proektir1
• https://teres-service.ru/kakim-dolzhen-byt-sanuzel-v-obshhestvennyx-zdaniyax-razmery-normy-pravila/
• https://proffstroygroup.ru/stili/sanuzel-ru.html
• https://FB.ru/article/437853/sanuzel-v-obschestvennyih-zdaniyah-razmer-minimalnaya-i-maksimalnaya-ploschad-proekt-planirovka-vyibor-kachestvennogo-materiala-i-strogoe-sootvetstvie-normativnyim-trebovaniyam-sanpina-i-snip
• https://PlanVsem.ru/zdaniya/razmery-sanuzla-v-obshchestvennom-zdanii.htm
• https://klimat-56.ru/plumbing/proektirovanie-sanitarnyh-uzlov-obsestvennyh-zdanij-cast1-obemno-planirovocnye-resenia-i-oborudovanie.html

Как скрыть коммуникации в санузле?

Есть несколько способов скрыть коммуникации в санузле:

1. Установка фальшстены. Один из наиболее популярных способов скрыть коммуникации в санузле — установка фальшстены. Это может быть гипсокартонная конструкция, которая закрывает трубы, кабели и другие коммуникации, и может быть покрыта плиткой, обоями или окрашена.

2. Использование мебели. Вы можете использовать мебель, такую как тумбочки, шкафчики и полки, чтобы скрыть коммуникации. Например, вы можете установить тумбочку под умывальником, чтобы закрыть водопроводные трубы.

3. Размещение коммуникаций внутри стены. Если вы строите или ремонтируете санузел, то можно рассмотреть возможность разместить коммуникации внутри стены, чтобы они не были видны. Это может быть довольно сложным и требует определенных навыков и знаний, поэтому лучше обратиться к специалисту.

4. Использование декоративных экранов. Вы можете использовать декоративные экраны, чтобы скрыть коммуникации. Например, существуют декоративные экраны из ротанга или дерева, которые можно установить вокруг унитаза или других коммуникаций.

Независимо от выбранного способа, не забывайте о том, что необходимо обеспечить доступ к коммуникациям для проведения работ по ремонту или обслуживанию, поэтому не закрывайте их навсегда и предусмотрите съемные панели или дверцы для доступа к коммуникациям при необходимости.
