Хотите разобраться в обозначениях стальных труб? В стандарте ГОСТ 10704 указываются не только марки, но и диаметры и толщины стенок. Например, что означает обозначение 219х6? Узнайте, как расшифровать обозначение диаметра трубы и другие тонкости в стандарте.

Водоснабжение / Трубы и арматура / Обозначение стальных бесшовных горячедеформированных и холоднодеформированных труб

2017-10-30

Оцинкованные и неоцинкованные стальные трубы применяют при создании:

• Водопроводов
• Газопроводов
• Систем отопления
• Гидравлических приводов
• Пневматических приводов
• Деталей конструкций

В зависимости от требований, предъявляемых к промышленному объекту применяются различные виды стальных труб:

• Сварные
• Бесшовные
• Горячекатанные
• Холоднокатанные

Для того, чтобы купить выбранные трубы, необходимо знать обозначение нужной марки.

Обозначение металлических труб

Рассмотрим обозначения наиболее распространенных металлических трубопроводов согласно ГОСТ.

Стальные водогазопроводные трубы по ГОСТ 3262-75

В обозначении трубы указывают условны диаметр, длину (при использовании труб мерной длины), толщину стенки.

Рассмотрим пример обозначения трубы с диаметром условного прохода 32 мм, толщиной стенки 2,8 мм, без покрытия цинком:

Труба 32х2,8 ГОСТ 3262-75

Наличие цинкового покрытия обозначают буквой Ц, которую размещают после слова "Труба".

При необходимости в обозначении трубы указывается отметка о наличии резьбы. Для трубы с условным диаметром 20мм с резьбой обозначение будет выглядеть следующим образом:

Труба Р-20х2,8 ГОСТ 3262-75

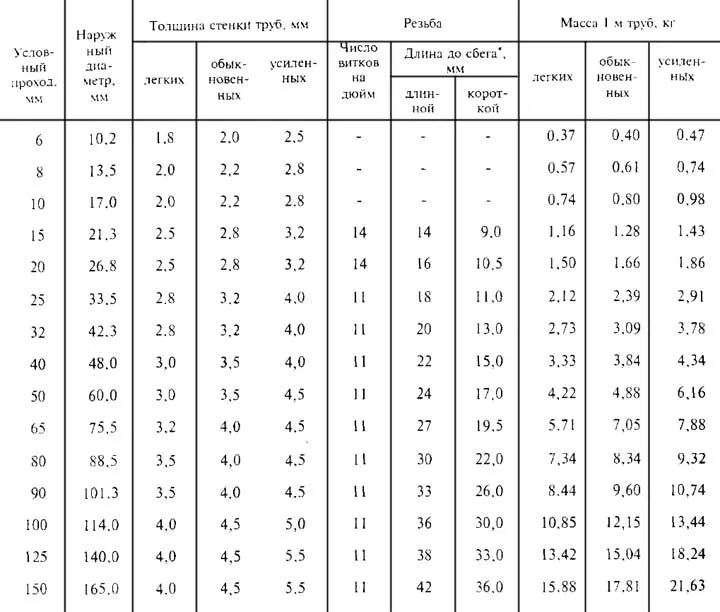

Размеры труб по ГОСТ 3262-75 представлены в таблице.

Стальные бесшовные холоднодеформируемые трубы по ГОСТ 8734

В обозначении трубы указывается наружные диаметр, толщина стеки, длина, марка стали, группа по химическому составу.
Трубы бесшовные по ГОСТ 8734 обозначают следующим образом:

Расшифруем обозначение:

• Наружный диаметр трубы — 70 мм
• Толщина стенки 2,8 мм
• Длина — 6000 мм
• Материал — Сталь 20
• Группа по химическому составу — В

Диаметры на трубы бесшовные по ГОСТ 8734 представлены в следующей таблице.

Стальные бесшовные горячедеформированные трубы по ГОСТ 8732-78

По длине бесшовные горячедеформированные трубы изготавливают немерной длины, мерной длины или кратной мерной длины.

Рассмотрим пример обозначения трубы данного типа: наружный диаметр 70 мм, толщина стенки 3,% мм, длина 6000 мм, марка стали Ст3сп.

Диаметры стальных бесшовных горячедеформированных труб по ГОСТ 8732-78 представлены в таблице.

Обозначение прямоугольных труб по ГОСТ 8645-68

Прямоугольные трубы часто используются при изготовлении каркасов и металлоконструкций.

В обозначении труб по ГОСТ 8645 указываются наружные размеры, толщина, длина, марка стали.

Таким образом обозначена труба с размерами сечения 40х25, толщиной стенки 3 мм, выполненная из стали 10, будет обозначаться следующим образом:
