Не знаете, как правильно протянуть провод в гофру? Наша статья научит вас технологии монтажа и поможет избежать распространенных ошибок. Вы узнаете, как правильно подготовить гофру к монтажу, как протянуть провод внутри нее и как избежать ошибок при работе. Ключевое слово «как протянуть провод в гофру» поможет вам быстро найти эту статью на нашем сайте.

Общие требования

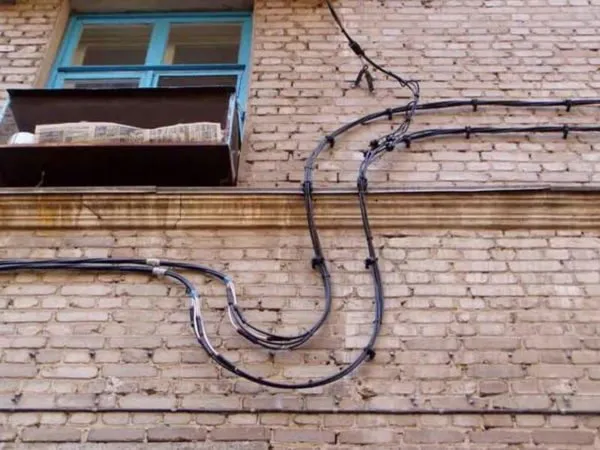

Внешняя электрическая линия прокладывается по архитектурным линиям здания. Запрещено применение бронированных элементов, имеющих горючее волокнистое покрытие. Недопустимо применять внутри одного пучка и силовой, и телефонный провода. Расстояние между ними должно быть не менее 25 мм. При установке нескольких проводников нужно постараться выполнить наименьшее число перехлестов.
При прокладке СИП в соответствии с ПУЭ, нужно соблюдать некоторые расстояния между ним и определенными частями здания:

• выше окна и двери — 0,3 м;
• ниже балкона и окна — 0,5 м;
• высота над уровнем земли — 2,5 м;
• сбоку от окна — 0,5 м;
• сбоку от балкона и двери — 1 м.

Как протянуть провод

Схема протягивания провода в гофру

Провести электрические кабели по стенам или потолку можно с помощью специальных клипс. Их диаметр подбирается в соответствии с сечением гофры. Это способ более распространенный, поскольку надежно фиксирует трубы и имеет привлекательный внешний вид. В скрытых местах предпочтительнее применять дюбель-шурупы или скобы из металла.

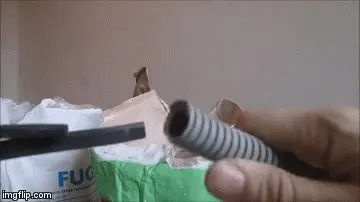

При прокладке труб места стыков соединяют при помощи бюджетного соединительного элемента – муфты. Если на данном участке провода не заизолированы, место крепления к муфте трубы допускается заклеивать герметиком. Для прохода через стены используются специальные перфорированные гильзы, которые при необходимости также обрабатываются герметиком.

Монтаж электрической проводки в гофре — требования

Используя гофрированные трубки для прокладки электрических кабелей, необходимо соблюдать следующие нормативы ПУЭ:

вне зависимости от способа прокладки для соединения отдельных участков необходимо применять пайку, клеммники или опрессовку;

Клеммник

все точки соединения кабельных линий, помещенных в гофрированных каналах, нужно оснащать распределительными коробками;

основной и резервный кабель, линии рабочего и аварийного освещения разрешается монтировать только в раздельных гофрах;

не имеющие огнестойкости гофры из пластика можно использовать только для внутренней проводки внутри кирпичных, панельных и бетонных стен и перекрытий;

организация линий внутри деревянных стен и перекрытий может быть осуществлена только в комбинации с несгораемыми отделяющими прокладками толщиной 10 мм из цемента, штукатурки и т.п.

допустимое расстояние от пластиковой гофры, проложенной на огнестойком основании – не менее 100 мм;

высота расположения открытой кабельной линии внутри гофрированного кабеля над сгораемым основанием – от 10 мм (для реализации этого требования используются специальные подкладки из пенофола);

запрещается установка трубок из металла в санузлах и других помещениях с повышенным уровнем влажности;

внутренняя и наружная организация кабельных линий в металлических гофрах разрешается только при условии герметизации трубок (несоблюдение этого условия даже при попадании внутрь малого количества влаги чревато полным перегоранием проводки).

Допустимая высота расположения открытых питающих линий внутри помещений – не менее 2-х м

Благодаря применению гофрированных оболочек появляется возможность не обращать внимание на это ограничение. Дело в том, что все изделия данного типа обладают необходимыми прочностными характеристиками, достаточными для обеспечения безопасности токопроводящих линий на случай проникающего воздействия предметами диаметром от 12.5 мм

При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии. Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом.

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

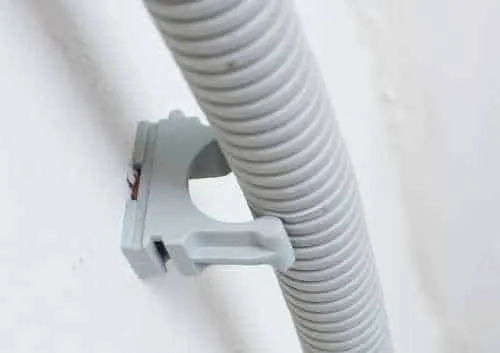

1. Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
2. Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
3. Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

• Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
• Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
• Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Как просунуть кабель в гофру без проволоки

Бывает так, что пользователь в целях экономии приобретает более дешевые гофрированные трубки без зонда-струны. Продеть кабель внутрь таких изделий на порядок сложнее.

Процесс укладки проводки в гофру без перетяжной проволоки имеет следующий алгоритм:

Свободный край проводника загибается на 180 градусов, во избежание зацепов внутри канала. Один монтажник начинает осторожно проталкивать кабель, а другой по мере его продвижения обеспечивает удобную конфигурацию гофрированной оболочки. Как правило, на реализацию процедуры этим способом уходит много времени.. Для увеличения скорости продевания кабеля в гофре без струны можно воспользоваться специальным кабельным захватом (чулком)

Принцип работы этого приспособления напоминает «удавку»: при его натягивании происходит сокращение внутреннего сечения троса, в результате чего конец кабеля надежно фиксируется. По мере продвижения внутри гофры кольца захватов смещаются навстречу движению провода и становятся еще интенсивнее. Для продевания кабелей в очень узкие каналы в комплект захвата прилагается специальный зажим с отверстием для троса

Для увеличения скорости продевания кабеля в гофре без струны можно воспользоваться специальным кабельным захватом (чулком). Принцип работы этого приспособления напоминает «удавку»: при его натягивании происходит сокращение внутреннего сечения троса, в результате чего конец кабеля надежно фиксируется. По мере продвижения внутри гофры кольца захватов смещаются навстречу движению провода и становятся еще интенсивнее. Для продевания кабелей в очень узкие каналы в комплект захвата прилагается специальный зажим с отверстием для троса.

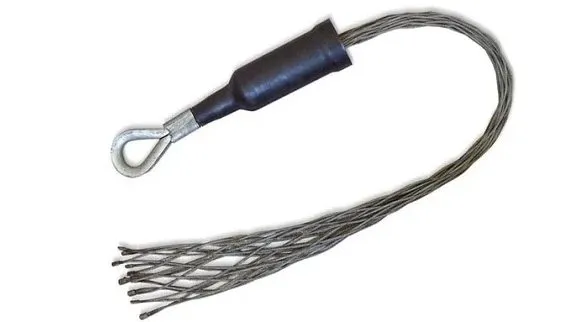

Кабельный чулок

Защита для проводки

Современный кабель для электрических сетей производится из меди и покрывается специальной оболочкой. При монтаже систем под отделкой из гипсокартона высока вероятность повреждения проводов, поскольку ГКЛ саморезами крепятся прямиком к перфорированному каркасу

Таким образом, важно использовать защитную гофру, чтобы исключить вероятность повреждения провода саморезами

Гофрированные трубки характеризуются повышенной гибкостью, поэтому не усложняют процесс монтажа, обеспечивая надежную защиту от механического воздействия. Данный подход исключает риск короткого замыкания

Дополнительно такие изделия повышают гидроизоляционные свойства проводки, что важно при эксплуатации сети на кухне, в ванной или туалете, а также защищают кабель от грызунов (в частных домах)

Альтернативными вариантами являются поливинилхлоридные трубки и пластиковые кабель-каналы. Их защита немного лучше, однако процесс монтажа существенно усложняется. В отличие от гофры, гнуть обычный пластик практически невозможно.

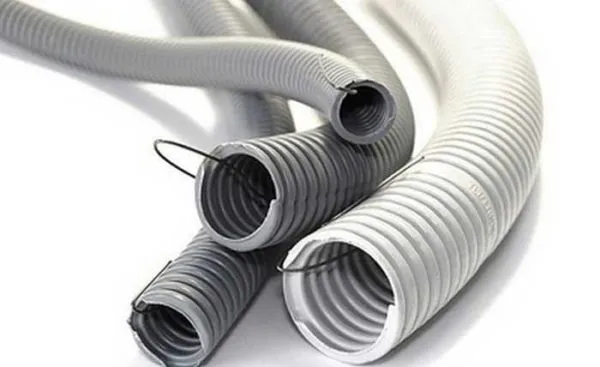

Разновидности по материалу изготовления

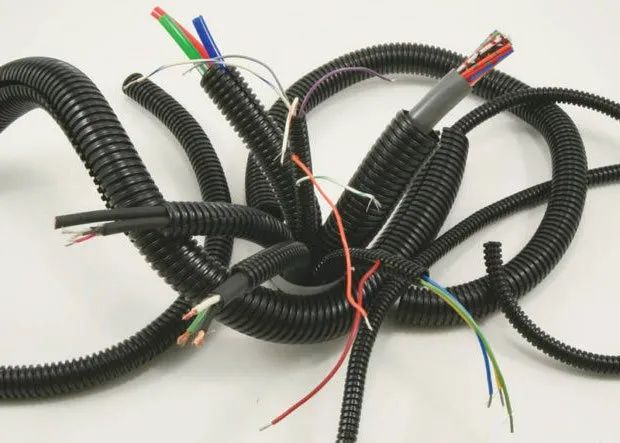

Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:

Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими. Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.

Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.

Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.

Нержавеющая сталь – самый стойкий и дорогой материал для изготовления гофрированных трубок. Стоек при применении в агрессивных средах и отлично защищает кабель от механических повреждений (например, от грызунов или случайных повреждений при производстве строительных и ремонтных работ). Применяют как внутри помещений по горючим и негорючим материалам, внутри конструкций, так и на улице при подземной или воздушной прокладке кабеля.

Полиамид (ПА) – очень гибкий материал, который устойчив к механическим и химическим воздействиям. Имеет широкий диапазон рабочей температуры (от -60 до + 150 градусов Цельсия). Гофрированные трубки из такого материала не распространяют горение и могут применяться как внутри зданий, так и снаружи. Производятся в темно-сером цвете.

Прокладка кабеля без гофры

Монтаж электропроводки в жилище может осуществляться несколькими способами, в зависимости от:

• типа кабеля;
• среды, в которой планируется разводка;
• материала основания, на котором будут осуществляться монтажные работы.

Прокладка кабеля без гофры может осуществляться открытым или скрытым способом.

Открытый способ монтажа

При монтаже силового кабеля по сгораемым конструкциям или в местах, где сложно сделать штробы, применяется открытая проводка. Её прокладывают поверх стен и по потолку с законченной отделкой.

Крепление осуществляется скобами (хомутами) не реже, чем через каждые 40-50 см, а в местах изгиба по 10 см с каждой стороны от места изгиба. Частота крепления должна быть такой, чтобы кабель не провисал.

Такой способ прокладки используют в основном в подвалах, подсобных помещениях, гаражах. Допускается монтаж проводки и в жилых помещениях по стенам и потолку без гофры, если кабель имеет пожаробезопасную оболочку.

Открытая проводка в стиле ретро в деревянных домах выполняется скрученными между собой одножильными проводниками, прикрепляемыми к поверхности стен (потолков) при помощи фарфоровых изоляторов. Проводов может быть два или три, в зависимости от того, есть ли в доме заземление.

При изготовлении современных ретро кабелей используют медные провода с сечением 0,75-2,5 кв. мм. Сначала их покрывают слоем из ПВХ, после чего идёт декоративная изоляция из шелка, пропитанного составом, не поддерживающем горение. Может применяться покрытие из стекловолокна.

Монтаж в металлической трубе – один из самых трудоёмких, дорогостоящих и в то же время надёжных способов открытой проводки. Чаще всего используется:

• в пожароопасных и взрывоопасных помещениях;
• при проходе через перекрытия и стены;
• для вводов в кабельные киоски;
• для наружного монтажа;
• в деревянных домах, банях и пр.

Металлические трубы надежно защищают коммуникационные сети от механических повреждений и от агрессивной среды. К тому же открытая проводка в металлических трубах может стать интересным дизайнерским решением при оформлении помещения.

Скрытая электропроводка в стенах

Чтобы придать помещению наиболее эстетичный вид, применяют скрытую электропроводку. Кабели прячут в материале стен (потолка), скрывают под слоем штукатурки.

Кабель укладывают в штробы – специально вырезанные бороздки, ширина которых должна соответствовать толщине проводника. Очевидно, что здесь лучше обойтись без гофры, так как сделать борозды под неё значительно сложнее.

Удобнее осуществлять монтаж электричества до отделочных работ, тогда можно обойтись без штробления. Сначала закрепляют провода, а потом уже штукатурят стены.

Перед монтажными работами делают разметку будущей электрической системы квартиры. Отмечают места установки розеток, выключателей, распределительных коробок, линии прохождения проводки.

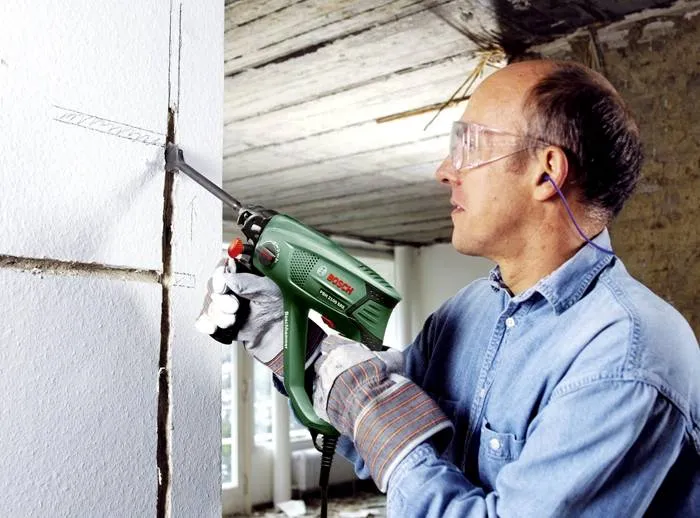

После приступают к прорезыванию штроб. Для этого можно использовать перфоратор, штроборез, болгарку с алмазным диском, ударную дрель.

После того, как места для розеток, выключателей, распределительных коробок и борозды для укладки кабеля готовы, приступают к монтажу электрической сети.

Советы профессионалов по выбору

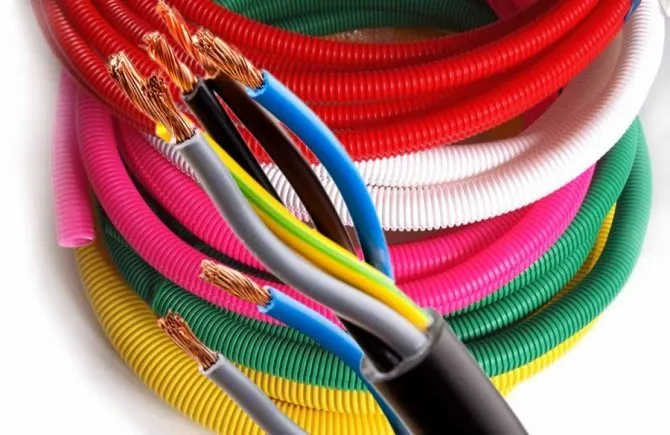

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

• синий – полипропилен;
• серый – поливинилхлорид;
• черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

• белая гофра или провод – компьютерная сеть;
• серая или черная – общее назначение;
• зеленая – телефонная сеть;
• красная – уличная проводка.

Прокладка кабеля в гофре не вызывает особых трудностей, имея определенные навыки, с ней может справиться каждый. Что касается тонкостей, связанных с подключением и организацией электросети, если вы не имеете необходимых знаний, доверьте эту работу квалифицированным электрикам.

Читать далее: Пресс для топливных брикетов как своими руками сделать станок для прессования опилок

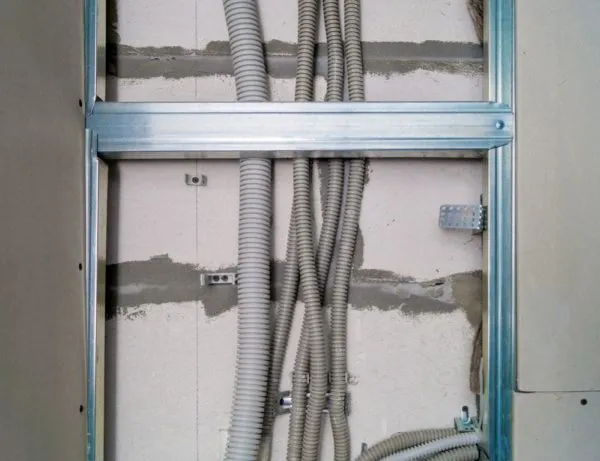

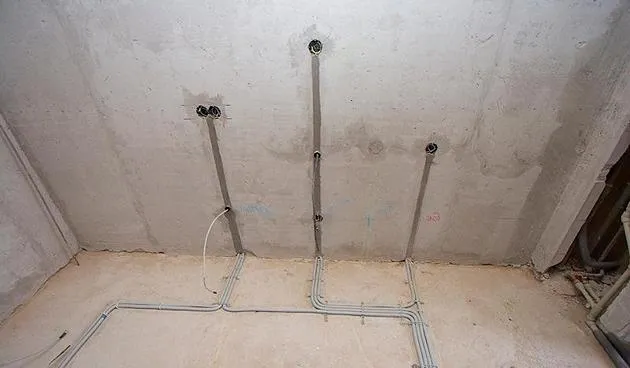

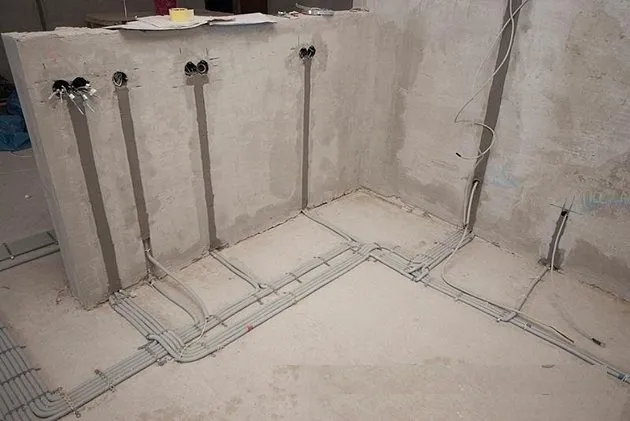

В домах и квартирах, как правило, проводится скрытая проводка. В таком случае она укладывается в заранее подготовленные для этой цели штробы, на которые после наносят штукатурку. Альтернативой такому способу может быть внешняя проводка, которую скрывают под гипсокартонном или подвесными потолками.

При прокладке центральных магистралей проводки, кабель затягивают в гофру перед ее укладкой. Что касается ответвлений под розетки и выключатели, то протяжка может быть выполнена позже.

Крепеж

Для наружной проводки используются специальные клипсы, размер которых подбирается под диаметр гофры. В том случае, когда проводка монтируется в канал или внутри короба, для крепежа используются хомуты. В штробе допускается крепление на быстро застывающие растворы, например, алебастр.

• При монтаже проводки следует по возможности избегать образования острых угловых соединений.
• Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
• Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.

Полезная информация! Можно укладывать электрозащиту в бетонных стенах в штробы. На деревянных конструкциях её закрепляют при помощи хомутов или металлических скоб.

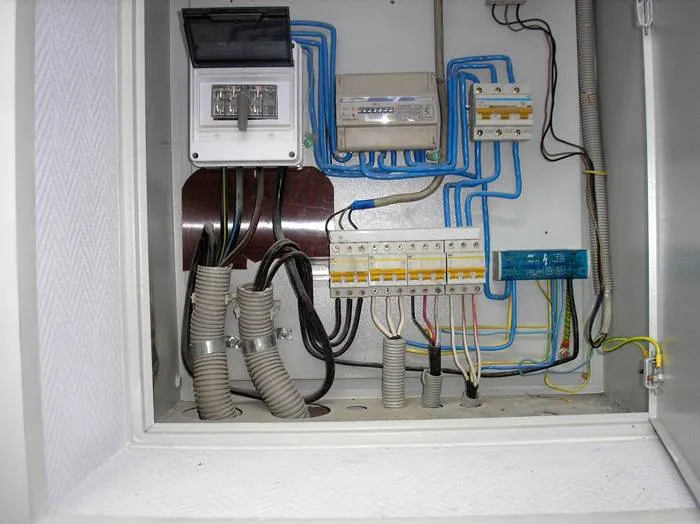

В распределительном щитке гофру нужно прочно зафиксировать в отверстиях

Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно

Обратите внимание! Металлическую защиту для электропроводки нужно заземлять

Безопасный монтаж

Перед установкой кабеля убедитесь в его целостности. Специальные распределительные коробки применяются для каждого отдельного участка. Избегайте любых скруток, уменьшающих надежность системы в целом. Описанные выше короба размещаются на стенах на безопасной высоте, чтобы исключить попадание влаги при затоплении или вмешательство детей. В некоторых случаях подобранная высота может быть минимальной.

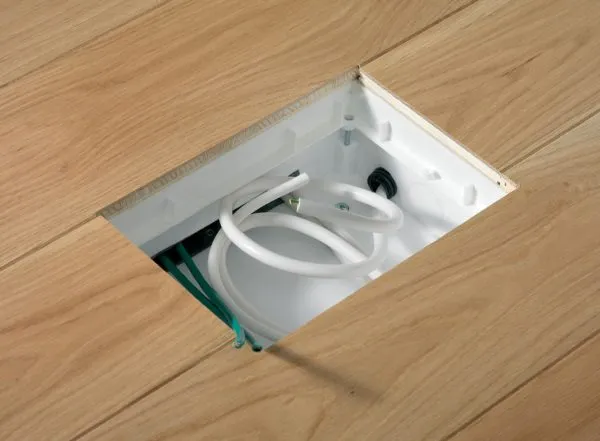

Монтажную коробку возможно установить прямо в полу. В таком случае она должна быть защищена прочной съемной крышкой, которая свободно снимается, чтобы при необходимости мастер мог получить доступ к содержимому. Не забывайте о возможности создания схемы половой разводки, что в дальнейшем облегчит поиск нужного узла или провода.

Еще одно важное условие для повышения уровня безопасности электропроводки — правильность заполнения гофры. Не пытайтесь запихнуть внутрь такой трубки множество проводов

Около 60% от всего пространства трубки желательно оставлять пустым. Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов.

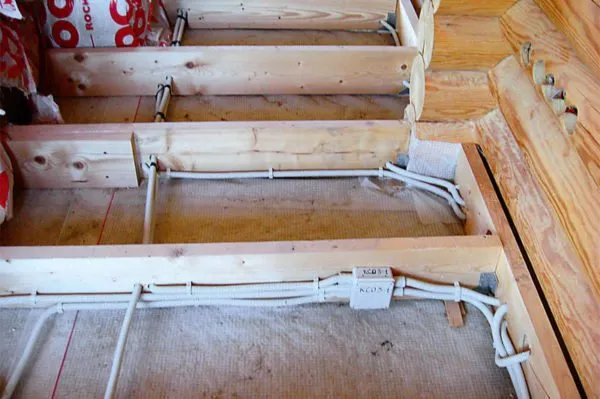

В деревянных домах недопустимо размещение проводов по лагам. Монтаж осуществляется при помощи заранее просверливаемых технических отверстий. При использовании деревянных частей они должны обрабатываться качественным составом, предотвращающим горение. Избегайте разветвлений трассы прямо от щитка, это существенно усложнит проведение ремонтных работ при повреждении электропроводки.

Прокладка кабелей в кабельных каналах

Монтаж электрических кабелей может производиться по методу кабель-канала. В этом случае применяется специализированный короб из алюминия, стали, пластика. Силовой кабель будет расположен внутри данной коробки, что обеспечивает надежную защиту и эстетический вид всей электропроводки. Также это увеличивает уровень пожаробезопасности.

Кабель-каналы чаще всего имеют белый цвет, есть варианты, имитирующие натуральную древесину. Прокладка кабеля электроснабжения в каналах представляет собой несложный процесс, выполняемый в несколько этапов:

• Изначально с короба снимается крышка;
• Производится крепление изделия при помощи дюбелей;
• В канале располагается короб и закрывается крышка.

Такой монтаж кабель канала занимает минимальное количество времени, позволяет получить оптимальное эстетическое решение. Электромонтаж должен выполнять опытный специалист, что позволит исключить формирование ошибок и последующих проблем.

Практические советы по выбору гофры

• При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.
• Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.
• Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.
• А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Особенности монтажа электропроводки в гофре открытым способом

При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.

Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12.5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.

Плюсы и минусы такого монтажа

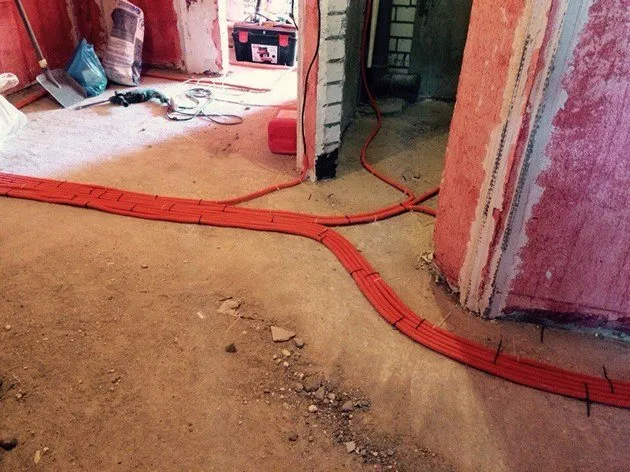

Не стоит прокладывать кабель в полу, не зная всех тонкостей этого процесса. А начать следует с преимуществ скрытой электропроводки:

• Высокая степень электробезопасности. Напольное покрытие (половая доска, ламинат, линолеум) станет тем самым диэлектриком, который предотвратит распространение потенциала в случае пробоя кабеля. Это означает, что человека не поразит электрический ток даже если он будет стоять в том месте, под которым проходит кабель.
• Меньшие траты. Для качественной разводки потребуется меньшее количество кабеля, что обеспечит солидную экономию.
• Простота работ. Самым тяжёлым этапом станет заливка бетонного пола. При монтаже электропроводки необходимо вводить кабель в гофру и просто укладывать на пол. Многие электрики даже не крепят гофру к бетонному основанию.

Но любые работы помимо преимуществ имеют и свои недостатки. К минусам монтажа проводки кабеля под полом следует отнести:

• Трудоемкость определения и устранения неисправности. При пробое кабеля придётся прокладывать новую линию или демонтировать напольную поверхность.
• Дополнительные траты на заливку нового пола, если потребуется выполнять демонтаж. Также к разряду дополнительных вложений средств следует отнести расход гофры, без которой кабель в полу укладывать нельзя.

Монтажные работы

Для внутренних стенок гофрированных труб характерна, как и снаружи, фактурная поверхность. Поэтому перед протягиванием проводов внутри канала стоит выпрямить заготовленный отрезок нужной длины. Растягивать его при этом не нужно. Если имеется зонд, то концы проволоки обязательно загибаются с запасом. Если этот момент упустить, то придется отрезать заготовку для того, чтобы достать металлический пруток.

На практике мастера используют для каждого типа электрического провода гофру с определенным диаметром. Вот параметры наиболее востребованных каналов (в мм):

• 16 – линии освещения, телефонии, интернета, сигнализации и телевидения (пример сечения провода – 3*1,5 кв. мм);
• 20 – силовые розетки (3*2,5 кв. мм);
• 25 и более – коаксиальный кабель для системы видеонаблюдения.

Вся кабельная продукция поступает в продажу в бухтах. Поэтому по аналогии с форсированной трубой заготовленный отрезок нужно размотать и максимально выровнять. Далее рассмотрим процесс пошагово как засунуть провод в гофру со струной:

• Соединение зонда с кабелем. Здесь можно сделать сквозное отверстие или снять часть оболочки. Из концов делается петля для захвата и скрутка. Важно направить кончики в сторону от гофры, чтобы они не цеплялись за ребристые стенки. Некоторые мастера для обеспечения гладкости соединения обматывают его изолентой.
• За свободный края зонд вытягивается из гибкого канала без сильных рывков. Так провод будет смещаться внутрь трубы.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Ошибки и правила монтажа кабеля в гофре

не создавайте острых углов при проектировании трасс

для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

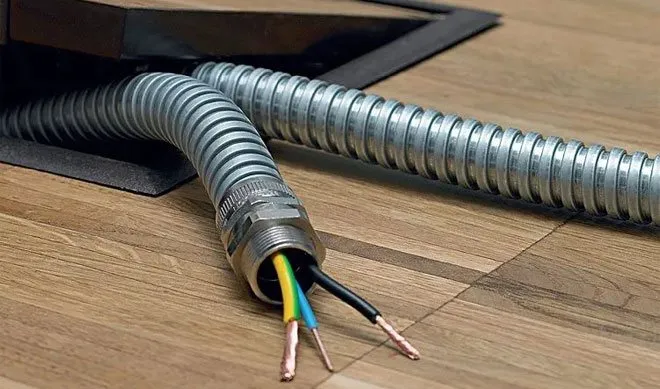

Металлорукав

Данное изделие имеет определенные преимущества по сравнению с пластиковыми аналогами. Металлическая гофра для кабеля нечувствительна к ультрафиолету и температурным перепадам. Выдержит она и механическое воздействие, а также контакт с агрессивными химическими веществами. И, конечно же, уровень стойкости при пожаре у такого изделия будет выше. Поэтому для укладки кабеля на стенах из горючих материалов целесообразно выбирать именно металлическую конструкцию.

Существует несколько вариантов исполнения:

• с использованием оцинкованной стали;
• с накруткой стальной луженой ленты;
• с ПВХ изоляцией.

Если вам необходим высокий уровень гидроизоляции, то целесообразно выбирать рукав с дополнительным пластиковым самозатухающим покрытием. Оно защитит от пыли и влаги в ванной комнате или в сооружениях на участке. А вот стальная лента несколько удешевляет конструкцию, но она становится при этом менее устойчивой к механическим воздействиям.

Прокладка кабеля (провода) в гофрированной трубке

Прокладка кабеля в гофротрубке Нередко возникает необходимость в укладке кабеля уже после того, как сделан монтаж всей системы электропроводки. Бывает, что нужно проложить временные трассы, или на объекте нет условий для капитальной прокладки, или же таковая вовсе не требуется. В таких случаях используют кабельный короб или гофротрубку. Гофротрубка имеет некоторые преимущества: она гибче, дешевле, легче монтируется и не требует геометрической точности при прокладке линии. Гофрированная трубка не поддерживает горение (условно-негорючая) — при возгорании кабеля она оплавляется, охватывает и сжимает место возгорания, соединяет повода кабеля, что приводит к срабатыванию приборов защиты. Рассмотрим пример прокладки кабеля в гофротрубке при решении конкретной задачи. Задача:

организация освещения и установка розеток в полуподвальном неоштукатуренном помещении.Необходимо установить:

4 светильника, 2 розетки, щит (обязательно устанавливаем УЗО).
Подготовка и материалы
Выбираем влагозащищённые места для установки щита, светильников, розеток, распределительных коробок. Намечаем маршрут укладки кабеля. Для наших целей подойдёт неподдерживающий горение кабель с двойной изоляцией с монолитной жилой, сечением 3х1,5 или 2х1,5 — типа ВВГ: ВВГнг-LS , ВВГнг-П или NYM: NYM-J, NYMнг-LS-O. Отмеряем необходимую длину гофротрубки от светильников к распределительным коробкам, и общую магистраль к щиту. Для кабелей сечением 1,5-2,5 мм подходит гофротрубка Ø 16-18 мм.
Монтаж
Отмечаем линию по маршруту прокладки, и устанавливаем крепления-клипсы. Расстояние между креплениями 30-40 см. Если это расстояние увеличить, трубка со временем станет провисать. После этого протягиваем кабель в трубку. Это лучше делать до того, как гофротрубка закреплена в клипсах — чем больше по маршруту укладки изгибов и поворотов, тем сложнее будет протянуть кабель. Гофротрубка имеет специальную заготовку-проводник (кондуктор) из довольно прочной стальной проволоки. Прокалываем изоляцию между жилами кабеля на расстоянии 1,5-2 см от края кабеля, пропускаем проволоку и скручиваем пассатижами. Чтобы не было выступающих частей, конец стального проводника удаляем, а место соединения кабель-проводник обматываем скотчем, или надеваем небольшой кусок термоусадки. Это удержит проводник и кабель на одной оси и улучшит скольжение в трубе. Изоляционную ленту применять не стоит, она увеличит трение кабеля внутри трубки и затруднит его прохождение. Далее выбираем один из двух способов: 1. Закрепляем стальной проводник (например, ко вбитому в стену гвоздю), и натягиваем гофротрубку на кабель, как чулок. Предварительно выкладываем кабель по прямой, избегая его перекручивания. 2. Закрепляем край гофротрубки, и, потянув за проводник, протаскиваем кабель в трубку. С обеих сторон трубки оставляем запас кабеля (до 30 см) для монтажа в распределительных коробках и щите. На самом длинном участке заделываем кабель в светильник так, чтобы край гофротрубки вошёл в сальник-манжету. Если диаметр трубки окажется больше диаметра манжеты, то место соединения закрепляем изоляционной лентой. Собираем линии остальных светильников. Устанавливаем светильники с подключенным кабелем, и закрепляем гофротрубку в клипсах до места стыка в распределительной коробке. Кабель от самого дальнего от коробки светильника пропускаем через распредкоробку и разрезаем трубку так, чтобы в манжете коробки остался край гофра. Выпускаем магистральный кабель петлёй 10 см. Разрезаем верхушку петли (аккуратно, стараясь не повредить изоляцию), распускаем кабель и снимаем изоляцию с жил примерно на 1 см. Загибаем и обжимаем пассатижами. Таким образом, мы получаем неразрывный шлейф и избегаем ненужных стыков. К сформированным выводам магистрального кабеля подключаем отвод от следующего светильника, и соединяем их с помощью клеммной колодки под винтовой зажим. Существуют и другие способы соединения (спайка, скрутка), но колодка и проще, и удобнее. Подключив все светильники, закрепляем гофротрубку в клипсах. Далее таким же образом монтируем розетки, выключатель и щит.

Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

Как провод просунуть в гофру. Как провести кабель через гофрированную трубу

Как протянуть кабель в гофре: видео с инструкцией

Монтаж кабеля в гофре чаще всего осуществляют при проведении электропроводки под гипсокартоном, а также в стяжке пола. Реже самозатухающую гофротрубу используют во время электромонтажных работ в деревянном доме. Человеку без опыта будет достаточно проблематично продеть проводник, т.к. его конец может цепляться за внутренние стенки гофрированной трубы. На самом деле технология протяжки не представляет ничего сложного, поэтому если вы не знаете, как протянуть кабель в гофре, рекомендуем ознакомиться с предоставленной ниже инструкцией.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину. Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника. Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре. Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

Как справиться одному

https://youtube.com/watch?v=wgi4VgQzgpw

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет

led-set.ru

Заведение кабеля в гофру

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.

Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

Сферы применения гофрированной трубы

Проводка в гофрированной трубе чаще всего используется при необходимости защитить кабель от воздействия окружающей среды: влаги или температуры. В основном, гофру можно встретить при электроснабжении частного дома из дерева, а также при строительстве промышленных объектов, каркасных строений и других некапитальных зданий. Гофрированная труба одновременно является и несущим каналом, и защитным элементом, поэтому ее монтаж особенно актуален, когда хочется сэкономить на материалах.

Электрическая линия в грунте

Также гофра часто используется во время укладки кабелей в грунт. Пластик не поддается коррозии, поэтому при строительстве электрической линии в земле провода протягивают в гофрированном шланге, что дает дополнительную защиту для всей конструкции. К тому же во время поворотов траншеи, благодаря гибкости материала, исключается наличие прямых углов: все отводы будут плавными, что исключает дополнительную нагрузку на несущий кабель.

К тому же в случае возникновения необходимости замены всей магистрали нарушать целостность грунта не придется, так как вытащить отработанный провод и протянуть кабель, заменяющий его, можно на месте. Для этого к старой линии привязывается стальная проволока или гибкий шнур, затем за один конец вся магистраль вытягивается наружу, при этом трос останется внутри. После чего, используя трос или шнур, через всю длину гофры протягивается новый провод.

Важно! Не стоит делать резких движений, особенно на поворотах, иначе проволока может прорезать канал, что не позволит кабелю продвигаться дальше. Стоит учитывать, что у пластиковой гофры имеется существенный недостаток

При воздействии ультрафиолета и прямых солнечных лучей изделие становится жестким и хрупким, теряет гибкость, поэтому во время механического воздействия может сломаться или треснуть. В связи с этим, если необходимо проложить проводку по наружной стене здания, лучше использовать металлическую гофрированную трубу

Стоит учитывать, что у пластиковой гофры имеется существенный недостаток. При воздействии ультрафиолета и прямых солнечных лучей изделие становится жестким и хрупким, теряет гибкость, поэтому во время механического воздействия может сломаться или треснуть. В связи с этим, если необходимо проложить проводку по наружной стене здания, лучше использовать металлическую гофрированную трубу.

Таким образом, для правильной организации электроснабжения внутри помещения или за его пределами необходимо строго соблюдать все рекомендации производителя и не нарушать общих правил строительства, а также правил монтажа и эксплуатации энергоустановок. Если нет достаточных знаний и опыта в данной сфере, то лучше обратиться к квалифицированным специалистам.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

• для силового кабеля;
• для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

• наружной;
• подземной.

Существует другой тип классификации изделий – по степени прочности:

• легкие трубы;
• тяжелые;
• сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п	Цвет гофры	Сфера применения
1.	Серый	Стандартный электропровод
2.	Белый	Компьютерные сети, интернет
3.	Зеленый	Телефонный или другой слаботочный кабель
4.	Красный	Внешний силовой электрокабель
5.	Синий	В системе «теплый пол» и гибких водогонах
6.	Желтый	Нужды газоснабжения
7.	Гофра черная и коричневая	Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

• Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
• Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
• Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
• Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Как сделать светодиодную подсветку в потолке?

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

• светодиодные ленты с электронным драйвером;
• кабель для подключения светодиодных лент;
• крепежные клипсы для крепления светодиодных лент;
• выключатель или реле для управления светом;
• инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.

1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

• светодиодные ленты с электронным драйвером;
• кабель для подключения светодиодных лент;
• крепежные клипсы для крепления светодиодных лент;
• выключатель или реле для управления светом;
• инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.

1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

4. Установите адаптер для питания и подключите его к электросети.

5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов.

После этого можно подключить светоди

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

• светодиодные ленты с электронным драйвером;
• кабель для подключения светодиодных лент;
• крепежные клипсы для крепления светодиодных лент;
• выключатель или реле для управления светом;
• инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.

1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

• светодиодные ленты с электронным драйвером;
• кабель для подключения светодиодных лент;
• крепежные клипсы для крепления светодиодных лент;
• выключатель или реле для управления светом;
• инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.

1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

4. Установите адаптер для питания и подключите его к электросети.

5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов
