У тех, кто проживает в сельской местности, да и нередко на дачах, основным способом отопления остаётся обычная печь или твердотопливный котёл. Ничего удивительного в этом нет — это один самых энергонезависимых и недорогих видов отопления, не требующих специальных больших вложений и сложной в эксплуатации и обслуживании аппаратуры. Однако заготовка дров на зиму связана с большой физической нагрузкой, которой можно запросто избежать, если использовать станок для колки дров. Одну из конструкций мы рассмотрим прямо сейчас.

Конструкция реечного дровокола

Реечный дровокол своими руками

Если есть желание сэкономить и при этом получить полнофункциональный аппарат, можно построить реечный дровокол своими руками чертежи фото инструкции помогут разобраться в его конструкции. И дело даже не только в экономии. Фирменный агрегат не будет учитывать конкретно наших требований по габаритам и мощности устройства, а самодельное устройство всегда можно вписать в определённые габариты, задать нужную производительность и исходить из имеющегося бюджета.

Реечный дровокол своими руками

Принцип работы реечного дровокола

Реечный дровокол своими руками

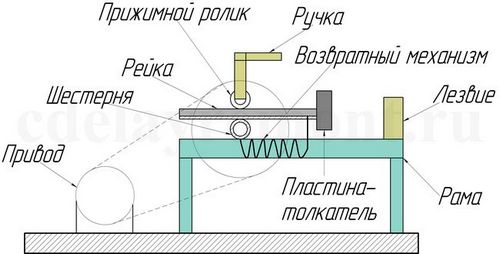

На фото показан типичный реечный дровокол и его конструкция, основанная на реечной зубчатой передаче, которая работает следующим образом:

  • подвижная зубчатая рейка приводится в движение шестерней, напрессованной на выходной вал понижающего редуктора или шкива понижающей клиноременной передачи;
  • рейка связана неподвижно со станиной, на которой уложено полено;
  • шестерня вводится в зацепление с рейкой при помощи рукоятки управления;
  • все это хозяйство смонтировано на прочной стационарной раме, к оному из концов которой прикреплён колун;
  • зубчатая рейка может перемещаться по направляющим, зафиксированным на раме;
  • для возврата рейки в исходное положение предусмотрена возвратная пружина.
Реечный дровокол своими руками

Вся конструкция приводится в движение любым двигателем, какой есть в наличии — электрическим, бензиновым, дизельным, может приводиться в движение от вала отбора мощности трактора, от колеса автомобиля, словом, от любого двигателя, способного выдавать минимальный крутящий момент. Какой это будет мотор — не важно, каждый выберет то, что есть в хозяйстве. Это может быть либо электродвигатель от стиральной машинки, бензиновый мотор от генератора или бензопилы, либо мощный трехфазный электромотор.

Реечный дровокол своими руками

Чертежи реечного дровокола и его преимущества

Реечный дровокол своими руками

Первое преимущество самодельного дровокола на зубчатой рейке — его минимальная цена и гибкость параметров. Действительно, зачем платить от 100 рублей за профессиональную модель, если можно своими руками из подручных материалов собрать вполне функциональное устройство. Да, возможно придётся его доводить и переделывать, зато в результате мы получим именно такой заготовительный станок, который устроит именно нас.

Реечный дровокол своими руками

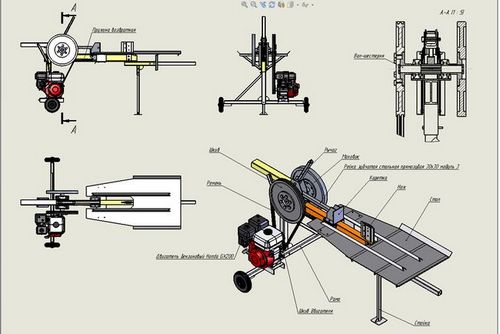

Кстати, если говорить о персонализации устройства, то можно делать дровокол и не только стационарным, а и передвижным. Вот несколько чертежей и схем таких конструкций. Его мобильность позволит сократить время заготовки дров и оптимизировать сам процесс, то есть, колоть дрова непосредственно возле места их складирования, а не тратить время на их перемещение. Сама же конструкция реечного дровокола может дать вот что:

  • рейка из хорошего металла в паре с шестерней способны создать усилие до 10-12 тонн, а этого вполне хватит, чтобы расколоть не только бревно;
  • при условии использовании бензинового двигателя расход топлива составит около стакана в час, в зависимости от модели, а раскол полуметрового полена займёт не более минуты, и никаких топоров;
  • по производительности реечный дровокол не уступит промышленному гидравлическому устройству при цене ощутимо меньшей;
  • устройство долговечно, его просто обслуживать и эксплуатировать, можно применять совершенно разные двигатели.

Инструкция по изготовлению реечного дровокола

Реечный дровокол своими руками

По понятным причинам, никаких точных размеров никто дать не может. Мы приводим размеры на чертежах только тех устройств, которые прошли испытания и построены для тех условий, в которых они эксплуатируются. Тем не менее есть общие принципы сборки дровокола:

  1. Грамотный чертёж — это половина работы. Необходимо предусмотреть не только сорт древесины, с которым будет преимущественно работать дровокол, но и место установки, желаемую производительность. От этого будет зависеть выбор двигателя.
  2. Стационарная или мобильная рама сваривается из металлопрофиля, уголка, а если устройство будет стационарным, то подойдёт и более тяжёлый и массивный швеллер или двутавр.
  3. При сваривании каркаса необходимо чётко выверять размеры, горизонталь и вертикаль, все это влияет не только на производительность, но и на безопасность работающего.
  4. Особое внимание уделяют устойчивости конструкции, в процессе работы она не должна раскачиваться, а в случае постройки мобильного устройства, колеса должны выдерживать вес устройства с небольшим запасом.
  5. Скорость подачи бревна на нож вычисляется только опытным путём. Если скорость будет высокой, щепки от полена могут поранить работающего, а если слишком низкой, возле дровокола можно будет уснуть.
Реечный дровокол своими руками

Собственно, это все, чем можно руководствоваться при постройке дровокола на зубчатой рейке. Удачной всем работы и тепла в ваших домах в самую холодную зиму!
