Перфоратор является практически незаменимым оборудованием для выполнения целого ряда строительных и других задач. При выборе такого надежного друга и помощника, в первую очередь, необходимо определиться с устройством его патрона. В процессе эксплуатации любой мастер может столкнуться с необходимостью его снятия и замены с целью установки новых насадок либо ремонта самого инструмента. Для профессионалов замена патрона в перфораторе – простая задача, решить которую можно легко и быстро. Но, если вы столкнулись с подобной проблемой впервые, то стоит заранее ознакомиться с некоторыми рекомендациями, что будут описаны далее.

Основные типы патронов для перфоратора

Прежде чем перейти к снятию и замене патрона, необходимо заранее определить его тип, который используется в данном устройстве. Специалисты выделяют следующие типы патронов, которые чаще всего встречаются в современных моделях перфораторов:

  • цанговые SDS патроны;
  • ключевые или кулачковые патроны;
  • быстрозажимные патроны.

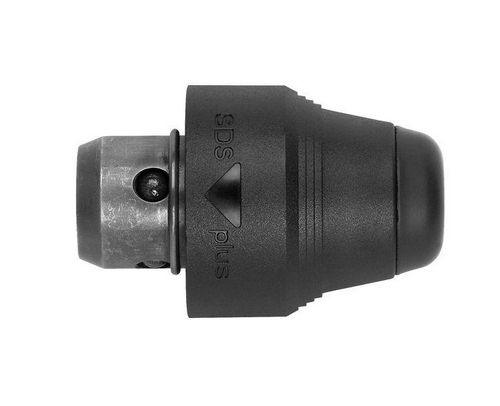

SDS патроны для перфораторов

Патрон для перфоратора — как снять. Снятие и замена патрона для перфоратора

В переводе с немецкого языка аббревиатура SDS означает — Steck — Dreh – Sitzt или «вставь, поверни, готово». Патроны такого типа имеют в своей конструкции направляющие клинья и стопорные шарики, за счет чего обеспечивается очень быстрое и надежное крепление. Они очень удобны в работе, легко снимаются и заменяются при необходимости на новые. Для этого необходимо всего-навсего провернуть патрон. Различают патроны SDS-max, SDS-plus, SDS-top.
Отличаются они между собою рабочим диаметром насадок, которые могут крепиться в них.

  1. Так, SDS-plus устанавливаются в легких и средних моделях перфораторов для крепления насадок с рабочим диаметром не более 26 мм.
  2. Патроны для перфоратора SDS-max встречаются в перфораторах среднего или тяжелого класса с рабочим диаметром бурения более 20 мм.
  3. SDS-top не так распространены, как другие типы патронов, и предназначены для крепления насадок с диаметром бурения 16-25 мм.

Цанговые SDS патроны предусматривают более глубокую фиксацию сверла и устанавливаются в большинстве современных моделей перфораторов, которые совмещают в себе одновременно функции сверления и удара. Для устройств, имеющие лишь одну функцию сверления подходят кулачковые или быстрозажимные патроны.

Кулачковые или ключевые патроны для перфоратора

Патрон для перфоратора — как снять. Снятие и замена патрона для перфоратора

Ключевой или кулачковый патрон предполагает установку сверла при помощи специального инструмента или ключа, который продается в комплекте. Это самый распространенный на сегодняшний день тип патронов, который имеет доступную стоимость.
Он подходит для больших сверл и мощных устройств, что требуют надежной фиксации насадки. Однако, основной недостаток такого патрона – это невозможность замены сверла в случае отсутствия или случайной утери ключа.

Быстрозажимные патроны для перфоратора

Патрон для перфоратора — как снять. Снятие и замена патрона для перфоратора

Быстрозажимные патроны отличаются удобством и простотой в применении. Сверла в них устанавливаются без ключа, в отличие от кулачковых, поэтому замена насадки осуществляется достаточно быстро и без каких-либо усилий. Такой тип больше всего подходит тем, кому в процессе работы приходится очень часто менять оснастку перфоратора, выполняя сразу несколько операций. При этом стоимость инструмента с быстрозажимным патроном несколько выше, чем других.

Процесс снятия патрона с перфоратора

После того как было определен тип патрона, который установлен на перфораторе, переходят непосредственно к его снятию.

  • Для этого понадобится стандартный набор инструментов, который можно найти практически в любом доме: молоток, отвертка и ключ. Как правило, патроны крепятся при помощи, так называемого, шпинделя либо винтового стержня.
  • Сначала откручивают винт. Для этого открывают зажимной патрон. В большинстве случаев здесь не должно возникнуть каких-либо сложностей. Однако, если все же винт не поддается и не выходит сразу снять патрон, то опытные мастера рекомендуют постучать молотком поверх головки винта. Таким образом, можно добиться его послабления, после чего снова попытаться воспользоваться отверткой.
Патрон для перфоратора — как снять. Снятие и замена патрона для перфоратора
  • Далее патрон зажимают в ключе либо берут в тиски с пластиковыми губками, и прокручивают шпиндель. Не имея срезов под ключ, можно попробовать зафиксировать шпиндель внутри самого устройства, хотя это намного сложнее.

Замена патрона для перфоратора

  • После снятия старого патрона, новый патрон наворачивают на перфоратор до самого упора.
  • Затем вставляют винт обратно в гнездо и затягивают его до упора. Таким образом, проделывают все манипуляции с патроном, которые были перечислены выше, только в обратном порядке.
  • Замена может быть произведена на патрон другого типа. Главное, заранее решить, какой из них вам понадобится в работе.
Патрон для перфоратора — как снять. Снятие и замена патрона для перфоратора

Итак, мы рассмотрели устройство патронов, их основные типы, достоинства и недостатки, а также операции, которые можно с ними проводить. Кроме того, было поэтапно описано процесс замены и установки нового патрона перфоратора. Как оказалось, решить такую задачу вполне реально для каждого из нас. Особенно при правильном подходе и учете всех рекомендаций специалистов.
