Въездные ворота на территорию частного домовладения являются не только визитной карточкой хозяина. От правильного подбора конструкции и профессионального монтажа зависит удобство их использования. Расскажем о том, как сделать откатные ворота своими руками – далее в статье.

Виды откатных ворот

Откатные ворота своими руками: конструкция, чертежи, схемы своими руками. Как сделать откатные ворота своими руками

Сейчас используется несколько основных моделей въездных ворот:

  • Распашные. Состоят из двух створок, которые распахиваются вовнутрь или наружу помещения территории. Довольно популярный вид ворот, которые применяют в условиях ограниченного пространства, что является их неоспоримым преимуществом. Однако, распашные ворота довольно сложно автоматизировать.
  • Откатные. Наиболее распространенный вид автоматических ворот. Отличается простотой конструкции и ее долговечностью. Единственным недостатком таких ворот является необходимость наличия пространства вдоль забора для откатывания створки.
Откатные ворота своими руками: конструкция, чертежи, схемы своими руками. Как сделать откатные ворота своими руками

Выдвижные или откатные ворота бывают трех типов:

  1. Подвесные. В такой конструкции створка ворот подвешивается на балке и откатывается при помощи роликов, которые подвешены на этой балке. Недостатком таких ворот является невозможность проезда под балкой габаритного транспорта.
  2. Опорные. Опорные откатные ворота опираются на установленный в проеме рельс, по которому скользит створка. Наличие такого рельса в проеме не совсем удобно, что является одним из главных недостатков такой конструкции. Однако, створки таких ворот не имеют ограничений по весу, поэтому могут быть хорошо усилены. В подвесных моделях и, особенно, в консольных, такие ограничения присутствуют.
  3. Консольные. Наиболее популярный в настоящее время вид откатных ворот. Отличаются от вышеперечисленных отсутствием конструкционных элементов в проеме. Благодаря этому проезд транспорта ничем не ограничивается. Консольные откатные ворота имеют довольно простую конструкцию, которую можно собрать самостоятельно. Они прекрасно автоматизируются, что позволяет сделать их использование более удобным. Недостатком таких ворот можно назвать ограничение по весу створки. Однако, если нет задачи превратить дом в неприступный форт, консольная конструкция будет наиболее оптимальной.

Принцип работы и устройство консольных откатных ворот

Откатные ворота своими руками: конструкция, чертежи, схемы своими руками. Как сделать откатные ворота своими руками

Принцип действия консольных откатных ворот довольно простой. Створка опирается на двутавровую балку, которая установлена вдоль забора. На балке установлена пара роликовых опор, по которым скользит направляющая, приваренная к створке. Чтобы последняя не падала, на одном из опорных столбов устанавливается поддерживающий ролик, а на другом — два улавливателя. Благодаря такой конструкции часть створки, которая и перекрывает проезд через ворота, ни на что не опирается, а просто выдвигается за счет скрытой части.

Конструкция откатных ворот, сделанных своими руками, состоит из нескольких частей:

  • Створка. Выполняется в виде сварной металлоконструкции из профилированной трубы, зашитой профнастилом. Это позволяет снизить вес конструкции и давление на основные конструкционные элементы.
  • Фундамент откатных ворот. Представляет собой балку, на которой установлены роликоопоры.
  • Фурнитура. К ней относятся: концевой и верхний ролики, нижний и верхний улавливатели, роликовые опоры.

Фурнитура для откатных ворот продается в комплектах. При её покупке необходимо обратить пристальное внимание на качество изделий. Низкое качество роликов или направляющей может впоследствии сыграть злую шутку. Особенно это касается роликовых опор. В случае некачественного изделия ворота быстро перестанут нормально открываться, а разрушение детали приведет к их заклиниванию. Роликовые опоры должны быть изготовлены из высококачественной нержавеющей стали и компромиссов здесь быть не может. Также необходимо обратить внимание на качество подшипников. Это же касается и направляющей. Она не должна иметь ни малейшей кривизны, следов разрушения и трещин, с толщиной стали не менее 3 мм.

Обустройство фундамента и столбов откатных ворот

Откатные ворота своими руками: конструкция, чертежи, схемы своими руками. Как сделать откатные ворота своими руками

Перед началом работ лучше сделать схему откатных ворот своими руками, которая будет учитывать все их параметры:

  • высоту, ширину проема,
  • габариты столбов,
  • расположение конструкционных элементов.

Под конкретные параметры откатных ворот компании, которые торгуют фурнитурой, могут подобрать наиболее оптимальный комплект.

При выборе ширины проезда необходимо учитывать габариты улицы, с которой придется заезжать. Чем уже улица, тем шире должен быть проезд. В противном случае парковка, особенно в гололед, будет весьма неудобной.

Первым делом при возведении ворот необходимо построить опорные столбы. Столбы, как правило, возводят из кирпича.

Откатные ворота своими руками: конструкция, чертежи, схемы своими руками. Как сделать откатные ворота своими руками

Для такой работы понадобится:

  • Цемент и песок для приготовления бетона.
  • Арматура и вязальная проволока для армирования фундамента.
  • Кирпич.
  • Профильная труба.
  • Профильный металлопрокат для установки закладных.

Порядок работ:

  1. Для установки столбов выкапывают яму глубиной не менее 70 см. Это средний показатель промерзания грунта для наших широт. Если траншея будет меньшей глубины, при промерзании и движении грунта столб может отклониться от вертикального уровня. Даже нескольких миллиметров отклонения хватит, чтобы затруднить движение створки ворот.
  2. После того, как траншея выкопана, на дно насыпается слой гравия и песка, а затем они утрамбовываются. Далее в нее устанавливают армирующую конструкцию из арматуры и профильную трубу. Последняя нужна для того, чтобы завести необходимую проводку для автоматизации ворот.
  3. Далее устанавливается опалубка и заливается бетон. Бетон делают из цементно-песчаной смеси в пропорции 1:3.
  4. После того, как бетон высохнет, на поверхность фундамента укладывается слой гидроизоляции и начинается кирпичная кладка. В местах, где на столб будут устанавливаться нащельники, монтируются закладные. Делаются они из уголка, к которому приваривается кусок арматуры. Этой арматурой уголок приваривается к профильной трубе, после чего закладывается кирпичом.

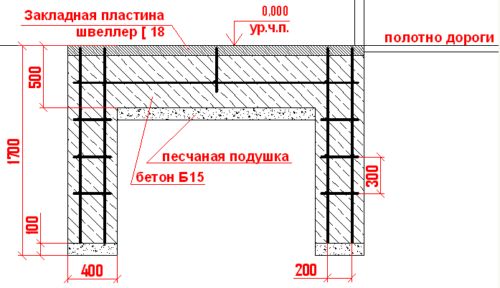

  5. Далее монтируется базис под установку роликовых опор. Для этого вдоль фундамента забора вплотную к столбу копается траншея шириной не менее 0,5 м и глубиной не менее 1 м. Дно траншеи отсыпается песком и щебнем, после чего тщательно утрамбовывается.
  6. В траншею устанавливается опалубка и армирующая конструкция, на верх которой приваривается швеллер. Пред заливкой бетона, конструкцию необходимо выровнять по уровню. После этого можно заливать бетон.

Сборка створки откатных ворот своими руками по чертежу

Откатные ворота своими руками: конструкция, чертежи, схемы своими руками. Как сделать откатные ворота своими руками

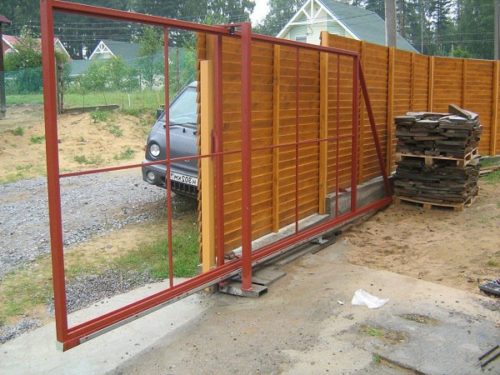

Створка состоит из каркаса из профильной трубы, обшитой профнастилом. Каркас выполняется в форме трапеции. Это существенно экономит материал. Верхняя часть трапеции должна быть равна расстоянию между столбами, нижняя – в два раза больше. Между ними устанавливается диагональная балка. Чтобы створка смотрелась красиво, делают два каркаса, внутренний и внешний. Именно к внутреннему каркасу крепится профнастил.

Порядок работ на данном этапе следующий:

  1. Для сварки внутреннего каркаса используют профильную трубу сечением 40Х60 мм, а для внутреннего 20х30 мм. Трубы режутся в соответствии с чертежом створки. В местах сварки конец трубы подрезают под углом 45°. После окончания порезки металла на мерные длины, можно начинать сборку створки.
  2. Направляющую устанавливают на ровную поверхность, поверх нее укладывают нижнюю трубу каркаса и делают прихватки. Расстояние между прихватками не должно превышать 600 мм, их длина – не менее 20 мм.
  3. После того как нижняя труба приварена к направляющей, устанавливают вертикальные трубы. Первая приваривается, расстояние между вертикальными стойками каркаса равняется ширине проема плюс 10%.
  4. Затем вертикальные стойки соединяют верхней перекладиной. После чего устанавливают диагональную трубу.
  5. Закончив внешний каркас, можно приступать к внутреннему. Делается он только в той части створки, которая будет зашиваться профнастилом. Обваривается внутренний каркас по периметру с установкой поперечной трубы для усиления конструкции.
  6. После того как внутренний каркас сварен, сварочные швы зачищают, а конструкцию грунтуют и красят. Последним штрихом станет установка листов профнастила. Крепятся они на саморезы или заклепки. После этого створка готова к установке.

Установка фурнитуры и створки откатных ворот своими руками

Откатные ворота своими руками: конструкция, чертежи, схемы своими руками. Как сделать откатные ворота своими руками

Эта операция считается самой сложной и наиболее важной. От правильной установки створки и фурнитуры зависит то, насколько эффективно они будут работать.

Порядок работ на данном этапе следующий:

  1. Первым делом на столбы устанавливаются нащельники из профильной трубы. Они привариваются к закладным, установленным в столбах. На нащельнике, который установлен на ближнем столбе, делается вырез. Здесь будет устанавливаться верхний ролик.
  2. Следующим шагом створка устанавливается на роликовые опоры и последние прихватываются к швеллеру. Вместе с этим устанавливается верхний ролик. После этого ворота прокатывают несколько раз. Они должны ходить свободно. Если этого не удалось достигнуть, каретки роликоопор отрезают от швеллера и корректируют их положение, пока створка не будет ходить нормально. После достижения нужного результата каретки приваривают окончательно.
  3. На дальнем нащельнике устанавливают нижний и верхний улавливатели. Нижний улавливатель монтируется так, чтобы концевой ролик, который устанавливается на створке, наезжал на него, поднимая конструкцию немного вверх. Верхний улавливатель должен прочно удерживать створку.

Со временем можно установить воротную автоматику откатных ворот своими руками.
