Монолитные основания зданий сооружаются с обязательным армированием. Это необходимо для повышения прочности конструкции фундамента. Важно сделать правильный выбор арматуры для фундамента и способа ее соединения.

Виды арматур для фундамента

Виды арматуры для фундамента: принято деление на два класса. Для класса A-I характерно следующее:

  • используется для фундаментов, не испытывающих растяжение;
  • обладает гладкой поверхностью;
  • сечение арматуры – круглое.
Особенности вязки арматуры для фундамента. Разновидности арматурных соединений и инструкция по выполнению работ. Вязка арматуры для фундамента - виды, расчет, монтаж

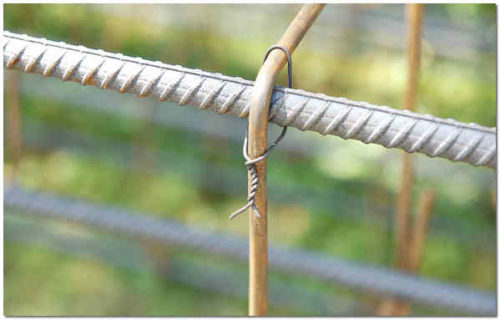

Применение гладкой и рифленой арматуры

Армирование арматурой такого класса предполагает монтаж вертикальных и поперечных стержней.

Характеристика арматуры класса A-III:

  • может быть использована для сооружения оснований, испытывающих растягивающие усилия;
  • поверхность арматуры снабжена ребрами, улучшающими адгезию бетона с ее поверхностью.

Примечание: оптимальный размер арматуры для фундамента здания массой до 50 т – 6 мм в диаметре (класс A-I), для более тяжелого здания – 8-10 мм (класс A-III). Такая арматура выпускается в бухтах или в прутках по 6,9 и 11,7 м.

К отдельному виду относится пластиковая арматура для фундамента. Она обладает следующими преимуществами.

  1. Легкий вес, что важно для межэтажных перекрытий.
  2. Не боится коррозии.
  3. Низкая теплопроводность: не создаются мостики холода.
Особенности вязки арматуры для фундамента. Разновидности арматурных соединений и инструкция по выполнению работ. Вязка арматуры для фундамента - виды, расчет, монтаж

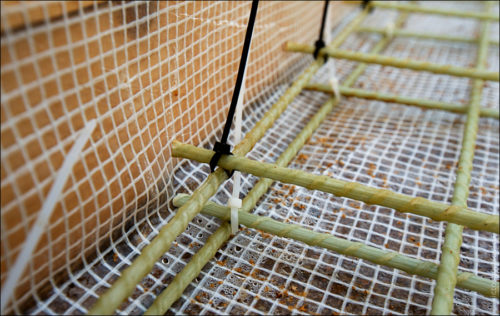

Пластиковая арматура соединяется вязкой проволоки или хомутами

Выбирая материалы для фундамента, следует учитывать недостатки пластиковой арматуры.

  1. Низкая сопротивляемость растягивающим усилиям. Это уменьшает эффективность арматуры, как элемента, укрепляющего бетон.
  2. Не может быть использована для строительства сооружений, эксплуатация которых предполагает высокотемпературный нагрев.
  3. Нет возможности соединения арматуры с помощью сварки.
  4. Нет возможности придавать прутьям необходимую форму: пластиковую арматуру сгибают на специальном оборудовании.
  5. Ухудшение прочностных характеристик в процессе эксплуатации вследствие разрушительного воздействия щелочной среды (содержится в цементном растворе).

Соединение пластиковой арматуры выполняется двумя способами:

  • с помощью обожженной вязальной проволоки, с использованием пистолета для вязки или плоскогубцев;
  • с помощью пластиковых хомутов.

Технологии соединения арматуры

Арматура для фундамента должна быть смонтирована так, чтобы в результате образовался каркас из нескольких ярусов горизонтальных прутьев. Соединяются они с вертикальными любым из следующих способов.

Вязка прутьев арматуры

Вязка арматуры для фундамента осуществляется специальной мягкой проволокой, которую режут на куски длиной примерно по 20 см. Диаметр проволоки – 0,8 и 1,2 мм. Скручивание ее выполняется инструментами.

  1. Плоскогубцами: сложенную вдвое проволоку скручивают несколькими витками вначале вручную, а затем плотнее плоскгубцами.
  2. Вязальным крючком.
  3. Траверсами.
  4. С помощью хомутов: для этого используют металлические или пластиковые хомуты. Их затягивают на месте пересечения горизонтальных и вертикальных прутьев.
  5. Вязальным пистолетом: метод предполагает применение дорогостоящего оборудования, что рентабельно для значительных объемов.
Особенности вязки арматуры для фундамента. Разновидности арматурных соединений и инструкция по выполнению работ. Вязка арматуры для фундамента - виды, расчет, монтаж

Использование вязального пистолета ускоряет монтаж арматурного каркаса

Важно: применение метода соединения хомутами возможно, если по каркасу из прутьев не будут ходить строители во время заливки опалубки бетоном. В противном случае конструкция армопояса будет разрушена.

Особенности вязки арматуры для фундамента. Разновидности арматурных соединений и инструкция по выполнению работ. Вязка арматуры для фундамента - виды, расчет, монтаж

Шуруповерт, приспособленный для связывания арматуры

Ручная вязка арматуры: общие правила

Использование крючка специальной формы – простой и надежный способ, с помощью которого соединяется пластиковая и металлическая арматура для фундамента. Процесс предусматривает следующие действия.

Особенности вязки арматуры для фундамента. Разновидности арматурных соединений и инструкция по выполнению работ. Вязка арматуры для фундамента - виды, расчет, монтаж

Формирование петли для вязального крюка

  1. Отрезок проволоки складывается пополам.
  2. Проволока оборачивается вокруг места пересечения прутьев.
  3. Крючок вставляется в петлю, а другой конец проволоки обвязывается вокруг жала инструмента.
  4. Вращением крючка туго скручиваем проволоку. Конец проволоки во время скручивания придерживают руками.
  5. Крюк извлекают из петли, концы проволоки убираем в сторону каркаса.
Особенности вязки арматуры для фундамента. Разновидности арматурных соединений и инструкция по выполнению работ. Вязка арматуры для фундамента - виды, расчет, монтаж

Этапы соединения арматуры вязкой

Во время монтажа прутьев соблюдают определенные правила.

  1. Арматуру, ориентированную по одной линии, соединяют внахлест (см. схему). При этом длина нахлеста зависит от диаметра прутьев (должна составлять 30 диаметров).
  2. Оптимальный размер квадрата в арматурном каркасе — 250×250 мм.
  3. Проволока может быть заменена пластмассовыми хомутами.
Особенности вязки арматуры для фундамента. Разновидности арматурных соединений и инструкция по выполнению работ. Вязка арматуры для фундамента - виды, расчет, монтаж

Конструкция арматурного каркаса

Метод скручивания обладает преимуществом перед сваркой: на монтаж арматуры уходит меньше времени. Соединение прутьев может быть выполнено при отсутствии возможности подключения к электросети.

Способы вязки арматуры

Прежде чем соединять арматуру, необходимо проверить правильность монтажа прутьев. Они должны быть уложены вертикально или горизонтально. Структура армирования основания состоит из нескольких (двух или более) горизонтальных ярусов, поддерживаемых вертикальными элементами. Для прочного соединения арматуры вязкой используют несколько типов узлов (показано на схеме).

Особенности вязки арматуры для фундамента. Разновидности арматурных соединений и инструкция по выполнению работ. Вязка арматуры для фундамента - виды, расчет, монтаж

Соединение арматуры сваркой

Сварка арматуры позволяет быстро и надежно соединить ее в единый каркас. Но этот способ, по сравнению с ручной вязкой, имеет ряд недостатков:

  • ухудшаются характеристики металла в арматурном каркасе, что сказывается на надежности основания и сроке эксплуатации сооружения;
  • при виброусадке бетона места соединения сваркой могут быть разрушены;
  • требуется специальное оборудование и навыки.
Особенности вязки арматуры для фундамента. Разновидности арматурных соединений и инструкция по выполнению работ. Вязка арматуры для фундамента - виды, расчет, монтаж

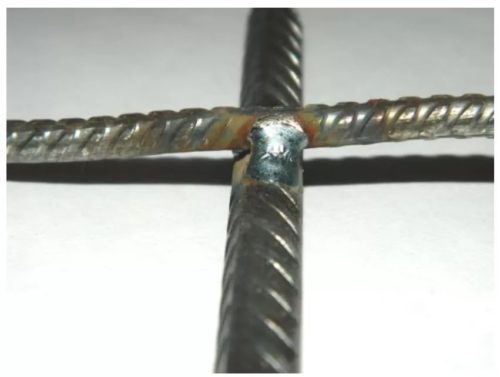

Сварное соединение прутьев арматуры

Правила расчета арматуры для фундамента

Расчет арматуры для фундамента необходим для определения количества материала и обеспечения прочности конструкции. При этом учитывается следующее.

  1. Рифленая арматура, по сравнению с гладкой, обладает большей прочностью и сопротивляемостью изгибающим усилиям. Это качество оказывает влияние на прочностные характеристики фундамента.
  2. Прутья должны быть на расстоянии 20-30 мм от стенок опалубки. Это предотвратит коррозию металла.
  3. В многоярусном каркасе гладкие прутья располагаются вертикально, являясь опорой для каждого яруса.
Особенности вязки арматуры для фундамента. Разновидности арматурных соединений и инструкция по выполнению работ. Вязка арматуры для фундамента - виды, расчет, монтаж

Параметры расчета арматуры основания

Важно: конструкция арматурного каркаса зависит от размеров и массы возводимого здания. К примеру, в основании одноэтажного здания прутья располагают на расстоянии 0,5 м друг от друга, а двухэтажного это расстояние не должно превышать 0,3 м.

В завершение статьи о том, как выполняется монтаж арматуры для фундамента – видео с пояснениями некоторых нюансов.
