Известно, что бывает два типа электропроводки: наружная и скрытая. Эту статью мы решили посвятить наружной проводке, поскольку именно ее с каждым годом выбирает все большее количество людей. Такая популярность обусловлена простотой монтажа и обслуживания, но обо всем по порядку. Итак, предлагаем узнать, как сделать наружную проводку в доме своими руками.

Особенности наружной проводки

Наружная проводка очень удобна в эксплуатации. Раньше во всех квартирах и частных домах провода прокладывали именно таким способом. С изобретением скрытой проводки ситуация изменилась, но теперь все больше людей заново открывают для себя прелести использования наружной электропроводки. В некоторых случаях ее применение обязательно, например, при электрификации деревянного дома, где нет возможности спрятать провода в стены.

Наружная проводка: виды, элементы и монтаж. Как сделать наружную проводку своими руками. Характеристики наружной проводки. Выбор проводов для наружной проводки и специфика монтажа.

Итак, наружная проводка – это способ крепления проводов, кабелей и соответствующих аксессуаров на поверхности стен, пола и потолка. Она позволяет без труда найти источник неисправности и быстро устранить его, заменить при необходимости участок провода или сделать разводку для монтажа новой розетки или выключателя. Кроме очевидного удобства эксплуатации наружная электрическая проводка выполняет декоративную функцию. Особенно красиво смотрятся витые изделия под старину в текстильной обмотке, но об этом мы расскажем чуть позже.

Способы монтажа

По сравнению со скрытой проводкой наружная имеет свои особенности монтажа. К слову, установка ее протекает куда проще и быстрее, чем если бы вы заглубляли провода и кабели в стену. В этом еще одно преимущество.

Способы монтажа наружной проводки:

  • обычная прокладка на скобах;
  • в гофрированных или металлических трубах;
  • в кабель-каналах или под плинтусами;
  • ретро-проводка на фарфоровых изоляторах.

Рассмотрим более подробно каждый из видов наружной проводки. Так, если вам нужно оперативно покончить с электрификацией дома, выберите для крепежа специальные скобы. Это пластиковые изделия, которые забивают в стену. Они захватывают провод и надежно удерживают его. Это самый простой и бюджетный способ устройства проводки. Стоят скобы недорого, но чтобы соответствовать мерам пожаробезопасности, для такого способа надо использовать кабели с двойной или тройной изоляцией. Недостаток крепления проводки скобами в том, что смотрится это весьма неэстетично и может испортить интерьер. Если в вашем случае альтернативы нет, проведите провода по самой неприметной траектории, например, под потолком, в углах или у пола.

Наружная проводка: виды, элементы и монтаж. Как сделать наружную проводку своими руками. Характеристики наружной проводки. Выбор проводов для наружной проводки и специфика монтажа.

Гофрированные трубы тоже смотрятся не ахти, однако создают надежную защиту и позволяют проложить сразу несколько кабелей – их просовывают в трубу, а ее крепят к стене скобами либо специальными металлическими клипсами. Такой способ чаще всего используют для хозяйственных помещений, хотя гофра будет уместно смотреться и в лофт-интерьере.

Наружная проводка: виды, элементы и монтаж. Как сделать наружную проводку своими руками. Характеристики наружной проводки. Выбор проводов для наружной проводки и специфика монтажа.

Самый эстетичный и удобный способ прокладки наружной проводки – коробы и кабель-каналы. Такие изделия могут незаметно слиться с интерьером или подчеркнуть его стилистику. Основная загвоздка с их использованием в том, что они требуют идеально ровной поверхности для монтажа. Если в комнате дефектные стены, их придется выравнивать, что может обойтись довольно дорого, или искать альтернативный вариант прокладки кабелей. Существуют разные модели кабель-каналов, способные вмещать от одного до десятка проводов. Популярностью пользуются и плинтусы с кабель-каналами. Довольно эффектно смотрятся высокие изделия, которые одновременно маскируют большое количество кабелей и создают стильный интерьер.

Наружная проводка: виды, элементы и монтаж. Как сделать наружную проводку своими руками. Характеристики наружной проводки. Выбор проводов для наружной проводки и специфика монтажа.

Если вы собираетесь делать наружную проводку в кабель-канале, учитывайте, что вам понадобится большое количество комплектующих: уголков, соединительных элементов и т.д. Количество деталей зависит от планировки комнаты, наличия изгибов, углов, ниш в стенах.

Самый интересный вид монтажа мы оставили напоследок – это использование ретро-проводов в тканевой обмотке на фарфоровых изоляторах. В последнее время такую декоративную наружную проводку можно встретить в различных тематических ресторанах или магазинах «под старину», в деревянных домах или интерьерах в стиле лофт. В срубах и вовсе до сих пор используют только его, поскольку в данном случае это оптимальный вариант. Дистанция в 10 мм между проводом и стеной обеспечивает высокую пожаробезопасность. В продаже имеются провода в разноцветной тканевой оплетке, оригинальные фарфоровые изоляторы (даже с рисунками и гравировкой), поэтому вы без труда сможете создать неповторимый дизайн комнаты.

Наружная проводка: виды, элементы и монтаж. Как сделать наружную проводку своими руками. Характеристики наружной проводки. Выбор проводов для наружной проводки и специфика монтажа.

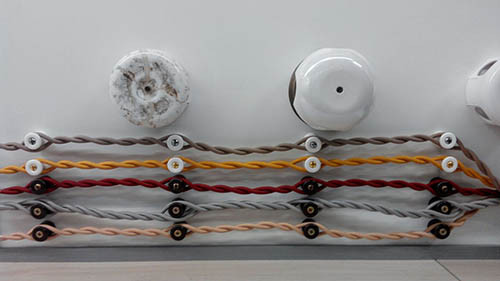

Ретро-кабель для наружной проводки обычно имеет 2-3 жилы, скрученные между собой. Каждая из жил имеет текстильную изоляционную оплетку. Чтобы зафиксировать их на определенном расстоянии от стены, используют керамические «бочонки» – изоляторы.

Особенности монтажа наружной ретро-проводки:

  1. Керамические бочонки следует устанавливать в 4 см от распределительных коробок, розеток и выключателей.
  2. Если вы прокладываете кабель горизонтально, то установку изоляторов надо производить через каждые 40-45 см, иначе он будет провисать.
  3. Если вы монтируете проводку вертикально, между изоляторами можно выдерживать дистанцию в 50 см.
  4. Когда крепите кабель на углу, устанавливайте два изолятора под углом 45°.
  5. Перевязывайте витые кабели со стороны выключателей, розеток и на углах. Натяжек не будет, если снять с обрезков провода тканевую оплетку.
  6. Использование фарфоровых изоляторов можно удачно скомбинировать с кабель-каналами или плинтусами – часть проводки будет красиво смотреться на стене, в часть уйдет под плинтус.

Элементы наружной ретро-проводки

Витая наружная проводка является наиболее оригинальным и интересным способом электрификации помещений. Она позволяет не только безопасно уложить кабеля, но сделать это максимально красиво. Основными ее элементами являются провода, распределительные коробки и фарфоровые изоляторы. Рассмотрим более подробно тонкости выбора и монтажа каждого из них.

Провода для проводки

Для устройства наружной проводки в доме используют специальный витой провод. Его можно изготовить самостоятельно, но все же лучше купить готовый, особенно если вы занимаетесь этим впервые. Витой провод получают путем скручивания нескольких (двух или трех) одножильных медных проводов с двумя слоями изоляции. Обычно для этого берут ПВОг либо ГПВОг с сечением, которое соответствует величине тока. Количество скручиваемых проводов зависит от наличия заземления.

Наружная проводка: виды, элементы и монтаж. Как сделать наружную проводку своими руками. Характеристики наружной проводки. Выбор проводов для наружной проводки и специфика монтажа.

Прежде чем прокладывать провод, необходимо установить керамические изоляторы с определенным шагом, а уже потом накрутить на них витой кабель. Сделать это не так просто как может показаться на первый взгляд. Чтобы внешний вид проводки получился аккуратным, надо изменять направление скручивания после намотки на каждый изолятор.

Наружная проводка: виды, элементы и монтаж. Как сделать наружную проводку своими руками. Характеристики наружной проводки. Выбор проводов для наружной проводки и специфика монтажа.

Специалисты рекомендуют приобретать специальный декоративный провод с шелковой или пленочной изоляцией. Изделия представлены в широком цветовом диапазоне, поэтому можно без труда подобрать вариант для любого интерьера. Единственный недостаток такого способа проводки заключается в высокой стоимости комплектующих и ограничения по сечению до 2,5 мм². По этой причине ретро-провода используют только там, где нужно непосредственно подчеркнуть стилистику интерьера. То есть такая проводка является скорее дополнительной и может не cправиться с энергопотреблением. Основную проводку можно спрятать в короб или под плинтус.

Изоляторы для проводки

Фарфоровые изоляторы необходимы для крепления витого провода и создания безопасной дистанции между ним и стеной. В продаже помимо керамических изделий можно встретить и более дешевые пластмассовые, но с точки зрения пожаробезопасности лучше все же отдать предпочтение первым.

Наружная проводка: виды, элементы и монтаж. Как сделать наружную проводку своими руками. Характеристики наружной проводки. Выбор проводов для наружной проводки и специфика монтажа.

Керамические изоляторы выполняют не только функциональные, но и декоративные задачи. Они могут стать настоящим украшением интерьера, особенно если вы подберете модели с росписью или разных цветов. Они обладают высокими диэлектрическими характеристиками, невосприимчивы к температурным или влажностным перепадам и способны прослужить чуть ли не вечность.

Распределительные коробки

Распределительные коробки – это специальные участки, где соединяются провода и организуются разводки для подачи напряжения к розеткам и выключателям. Их наличие существенно облегчает прокладку наружной проводки. В противном случае вам бы пришлось протягивать питающие провода и кабели к каждому прибору от самого щитка, и по всему дому тянулась бы целая «паутина». Распределительные коробки в прямом смысле экономят время, средства и силы.

Наружная проводка: виды, элементы и монтаж. Как сделать наружную проводку своими руками. Характеристики наружной проводки. Выбор проводов для наружной проводки и специфика монтажа.

Несмотря на отсутствие каких-либо ограничений к количеству распаечных коробок в доме, при их монтаже следует соблюдать некоторые правила:

  1. Устанавливайте коробки в легкодоступных местах, чтобы при необходимости вы всегда смогли сделать еще одну разводку или устранить неисправность.
  2. Если в доме есть маленькие дети или животные, тщательно замаскируйте или обезопасьте распределительную коробку во избежание несчастного случая или порчи.
  3. В помещениях с повышенным уровнем влажности их лучше не устанавливать, но если это невозможно, зафиксируйте коробку на высоте не меньше 2,5-3 м от пола и в 50-70 см от источника влажности (душевая кабина, раковина, ванна). Лучше всего поставить их с наружной стороны ванной комнаты.
  4. Для крепления распределительной коробки используйте саморезы или дюбеля. Коммутируйте к ней кабеля только после установки короба на стене или потолке.
  5. Соединять провода в коробке можно распайкой или при помощи клемм.

Специфика монтажа плоского кабеля

Если вам не по душе ретро-проводка, можно обойтись обычным плоским кабелем. Но чтобы установить его с соблюдением всех мер безопасности, надо соблюдать технологию монтажа.

Наружная проводка: виды, элементы и монтаж. Как сделать наружную проводку своими руками. Характеристики наружной проводки. Выбор проводов для наружной проводки и специфика монтажа.

Как сделать наружную проводку:

  1. Для крепления плоского провода можно использовать скобы или прибивать его к стене маленькими гвоздями.
  2. Для обеспечения безопасности подкладывайте под провод асбестовую прослойку, ширина которой должны быть чуть больше, чем ширина провода.
  3. Если вы собираетесь проложить параллельно несколько проводов, выдерживайте дистанцию между ними минимум 3 мм.
  4. После закрепления проводов поверх них можно установить маскирующий короб в тон с отделкой стены.
  5. Если вы хотите спрятать плоский провод в кабель-канал, сперва составьте подробную схему монтажа, чтобы вычислить, какие потребуются соединительные элементы и фурнитура. Также нужно определить подходящее сечение канала, зависящее от того, сколько проводов вы планируете в него спрятать. Набивать внутреннее пространство под завязку очень не рекомендуется – если закоротит один провод и он загорится, то пострадают все. Лучше всего купить кабель-канал с разграничителями и уложить каждый провод в отдельную ложбинку.
  6. При укладке проводки в гофрированные трубы учитывайте, что если потребуется заменить отрезок провода либо перетянуть всю систему, придется демонтировать все провода в трубах.

Наружная проводка может быть удобной и красивой, но она все же остается менее безопасной по сравнению со скрытой. Недаром о ней почти забыли на время. Выбирая этот тип установки, имейте в виду, что она требует бережного обращения и грамотного обслуживания. Если в доме есть маленькие дети, нужно или тщательно замаскировать провода, или проложить их в недоступном для детей месте.

Напоследок предлагаем посмотреть видео о наружной проводке и способах ее крепления:
