Устройство пола в водяным подогревом требует специфических материалов, к которым предъявляются особые эксплуатационные требования. В данной статье не будут рассматриваться стройматериалы для заливки стяжки теплого пола – это подробно будет освещено в отдельной публикации. Также «внесены за скобки» все детали самой системы отопления дома – наружные трубопроводы, коллектора, краны и т.п. Внимание будет сосредоточено на главные комплектующие для теплого водяного пола: трубы, укладываемые под стяжку, и маты, на которых они размещаются.

Комплектующие для теплого водяного пола

Маты для теплых водяных полов

Итак, пойдем снизу-вверх, и, для начала, рассмотрим маты для укладки труб водяного теплого пола.

Прежде всего, какие основные функции выполняют такие маты, и какие к ним предъявляются требования:

• Отопление по системе «тёплый пол» лишь в том случае докажет свою эффективность, если под нее будет уложена надежная термоизоляция. Согласитесь, нет никакого смысла тратить драгоценные килокалории на абсолютно не нужный прогрев плиты перекрытия с ее огромной теплоемкостью. Таким образом, ключевая задача матов – создание надежного термоизолирующего слоя по трубами, направляющего поток тепла именно вверх.
• Подложка под трубы, со всей очевидностью, испытывает весьма серьезные механические статические и динамические нагрузки. труб, заполненные водой, сами по себе немало весят, плюс к этому – масса бетонной стяжки, финишного покрытия, нагрузи от внешних воздействия на пол. Чтобы сохранить свою целостность, избежать деформации и стать своеобразной демпферной подкладкой для труб, материал для матов должен обладать плотностью не менее 35 кг/м³.
• Уложенные под трубы маты отлично справляются и с функцией эффективной дополнительной звукоизоляции помещений.
• Хорошие маты должны иметь и пленочный гидроизоляционный слой. Это – еще один барьер в случае возможных протечек, и защита их самих от агрессивного воздействия цементной стяжки.

Существует категория «горе-мастеров», которые отрицают значимость матов , мотивируя, что  будет достаточно проведения термоизоляции основания. Однако, такое пренебрежение приведет лишь к ненужным теплопотерям, которых вполне можно было избежать. Стоимость матов, если брать в расчет весь «бюджет» теплого пола, весьма невысока, а затраты полностью оправдают себя в скором времени существенной экономией при оплате счетов за энергоносители.

Разновидности матов, применяемых для водяных теплых полов

Выпускается несколько типов матов, различающихся материалом изготовления, способом крепления труб, предназначением для конкретных видов помещений.

1. Маты фольгированные —  изготавливаются из вспененных полимеров (чаще всего – полиэтилена, пенофола), и по одну сторону имеют слой фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя.

Самые простые, тонкие фольгированные маты из вспененного полиэтилена

Вариант – не самый удачный, и возможный лишь в том случае, если основание пола уже имеет достаточный уровень термоизоляции, а сам теплый пол рассматривается лишь в качестве дополнения к имеющейся системе отопления. Абсолютно не применим данный вид матов в квартирах первых этажей, под которыми расположены подвалы или цокольные помещения. Неэффективны они и при частном одноэтажном строительстве.

Еще один существенный минус – для выкладки труб поверх таких покрытий потребуются специальные дополнительные конструкции – металлическая сетка, «гребенки» и т.п.

Фиксация труб на металлическую сетку

2. Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для  водяного теплого пола, но с некоторыми оговорками. Важна  высокая плотность ППС – около 40 кг/м³. Сам по себе материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб простилать его полиэтиленовой пленкой.

Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий, поэтому их придется наносить самостоятельно. Зато крепление труб по месту осуществляется очень просто – с помощью специальных скоб.

Скоба для фиксации трубы

Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником  обогрева в комнате.

3. Более совершенными являются ЭППС маты из материала повышенной прочности, которые, помимо фольгированного слоя, имеют еще и пленочное покрытие с нанесенной на нее разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с заранее вычерченной схемой.

Маты из ЭППС с покрытием

Чрезвычайно удобны подобные маты и в укладке на пол. Они раскатываются из рулонов подобно тракторной гусенице, превращаясь в плотную монолитную поверхность безо всяких щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление к таким матам также осуществляется с помощью скоб или «гребенок».

Укладка их проста и удобна

4. Безусловно, самыми удобными для теплого водяного пола являются пенополистирольные профильные маты. Их изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На верхней поверхности такого материала имеются фигурные выступы различной формы (прямоугольные, цилиндрические, треугольные и т.п.) высотой от 20 до 25 мм (так называемые, бобышки).

Ламинированный мат с уложенной трубой

В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая при этом отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.

Профильный мат без ламинирования

В продаже встречаются пенополистирольные маты с бобышками без ламинирующего пленочного покрытия, но лучше остановить свой выбор на  матах с покрытием — они немного дороже, но их надёжность существенно выше, так как они одновременно выполняют и роль гидроизоляционного слоя.

У таких матов – множество достоинств:

• Плотность используемого при их изготовлении пенополистирола – 40 кг/м³, что позволяет им с легкостью выдерживать все механические нагрузки.
• Теплопроводность материала крайне невысока, от 0,035 до 0,055 Вт/м² × ºС – они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
• И сами физические характеристики ЭППС, и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
• Как уже говорилось, пленочный слой обладает хорошими гидроизоляционными качествами. Помимо этого, специальная система торцевых центрирующих замков матов позволяет собрать их в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.

Обычно маты выпускаются стандартными размерами 1.0 × 1.0  или же 0.8 × 0,6 м, с толщиной (без бобышек) от 5 до 50 мм. Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.

Советы по выбору матов

• Не стоит стесняться требовать  в магазине сертификаты соответствия техническим условиям (ТУ) и действующим  экологическим и противопожарным требованиям. Приобретать маты, не имеющие  гарантийных обязательств производителя, не стоит. Беда в том, что рынок перенасыщен дешевыми подделками, изготовленных из непрочного пенопласта, неспособного сопротивляться нагрузкам, ложащимся на водяной пол.
• Если есть возможность выбора, то, без колебаний, приобретать надо маты с ламинированием . Они одинаково хороши и для традиционной стяжки, и для полусухой.
• Нужную толщину матов подбирают с  учетом толщин будущей закрывающей стяжки и финишного напольного покрытия. Обязательно берется в расчёт общая термоизоляция помещения, степень утепления уже уложенного основания. В ряде случаев, когда пол заранее получил надежную термоизоляцию, можно вполне обойтись и тонкими матами с профильными бобышками – только для облегчения процесса выкладки труб по схеме.

Трубы для водяного теплого пола

Сама конструкция водяного теплого пола предусматривает обязательную заливку стяжки поверх контура с теплоносителем. Таким образом, правильность выбора труб трудно переоценить. Проводить регулярный контроль за их состоянием — невозможно, поэтому они должны иметь настолько гарантированное качество и соответствующие эксплуатационные параметры, которые дадут возможность их безбоязненного вмуровывания в пол на десятилетия, без всяческого риска появления протечек, засоров, участков эрозии или коррозии и т.п.

Трубы вмуровываются в пол на долгие годы

Каковы основные требования к трубам для теплого водяного пола:

• Выраженная долговечность материала. Отремонтировать или  заменить даже совсем небольшой фрагмент контура станет чрезвычайно трудоемкой и «грязной» операцией, поэтому гарантированный срок эксплуатации трубы должен быть вполне сопоставим с ориентировочными сроками «жизни» материалов конструкций самого здания. Трубы не должны быть подвержены коррозии, образованию накипи на внутренних стенках, химическому разложению от времени. Важным моментом является и защита их от явления кислородной диффузии – этот процесс существенно укорачивает эксплуатационный срок.
• Категорически запрещено использование в таких системах шовного материала, т.е. даже трубы ВГС из нержавейки не подойдут.
• Любой сварной, фитинговый или резьбовой стык – всегда «слабое звено», способное «выстрелить» засором или же протечкой. Хотя некоторые мастера выкладывают фотографии исполненной ими работы с тройниками, отводами и т.п., ориентироваться надо только на цельный контур – безо всяких стыков.
• Прочность – на трубы ложится и внутренняя нагрузка от давления теплоносителя, и внешняя – многокилограммовая тяжесть стяжки и динамические усилия при эксплуатации. Расчетная устойчивость к давлению жидкости — не менее 7 ÷ 10 бар.
• Водяной теплый пол – это всегда повышенные температуры жидкости. Верхняя граница должна быть не ниже 90 ÷ 95 ºС. Весте с тем, труба должна иметь хорошую теплопроводность, для эффективной отдачи тепловой энергии в стяжку пола.
• Очень важное требование – гибкость трубы, стойкость к излому. Без этого просто не удастся выложить единый бесшовный контур на поверхности пола.
• Движение воды по каналам труб может сопровождаться своеобразным шумом – далеко не всем это будет приятно. Таким образом, одно из требований – хорошие звукоизоляционные качества материала.
• Диаметр трубы – используются, чаще всего, от 16 до 20 мм, реже —  25 мм. Чрезмерно малое сечение не даст требуемой теплоотдачи, приведет к высокому гидравлическому сопротивлению, снизит КПД системы. Слишком крупный диаметр потребует увеличения объемов теплоносителя, поднимет толщину стяжки, а это и невыгодно экономически, и лишняя, абсолютно не нужная нагрузка на перекрытия.
• И, наконец, длина труб. Подбирают ее так, чтобы получился единый контур.Его длина не должна превышать 60 ÷ 80 м при диаметре 16 мм, а максимально допустимая  – до 90 ÷ 120 м, возможна лишь с трубой 25 мм. Если площадь помещения вызывает необходимость отопительной системы большей длины, то устанавливают два или больше отдельных контуров, которые подключаются к одному коллектору. Игнорирование подобным требованием чревато появлением эффекта «запертой петли», когда гидравлическое сопротивление «возьмет верх», и никакой, даже самый производительный циркуляционный насос не сможет его преодолеть.

Какие трубы применяются для теплого пола

1. Полипропиленовые трубы – недорогой, но, увы, далеко не самый удачный вариант. Они очень хорошо вписываются в систему водоснабжения, как холодного, так и горячего, и в разводку по наружным радиаторам отопления, но вот для теплого пола малоприменимы. Причин несколько.

Полипропиленовые трубы — для теплого пола малопригодны

Во-первых, недостаточная гибкость. Даже самый малый радиус, при максимальном, практически критическом изгибе, не менее 8 диаметров. Таким образом, для трубы 20 мм это уже 320 мм, т.е соседние линии получаются на расстоянии 640 мм – для теплого пола неприемлемо. А впаивание отводов – это стыки, про нежелательность которых уже упоминалось.

Во-вторых, не имеют полипропиленовые трубы той теплоотдачи, которая требуется для прогрева пола, и эффективность системы отопления будет крайне невысока.

2. Металлопластиковые трубы. Не так давно, до появления на рынке сшитого полиэтилена, удерживали практически единоличное лидерство при монтаже теплых полов. Казалось бы, все качества налицо – гибкость, теплоотдача, устойчивость к повышенным температурам и давлению.

Металлопласт — когда-то были лучшими для теплых полов

Тем не менее, опытные сантехники относятся к подобному материалу с определённой осторожностью, так как наверняка встречали печальные картины прорыва металлопластиковой трубы. Уязвимость, скорее, не в конструкции, а в том, что рынок буквально переполнен контрафактом. Если на открытых участках удалить и заменить повреждение – дело нескольких минут, то с полом все значительно сложнее.

И еще одна «ахиллесова пята» — алюминиевый слой хотя и достаточно устойчив к коррозии, но все же подвержен ей с течением времени, особенно если труба не имеет специального кислородного барьера. Это ограничивает срок службы металлопластиковых труб, и стоит лишний раз подумать о риске ее замуровывания в толщу бетона на длительное время.

3. Медная труба – с эксплуатационной точки зрения недостатков практически не имеет. Она гибкая, обладает отличной теплоотдачей, очень долговечна. Главные ее недостатки – очень высокая цена и сложность монтажа, требующего особых навыков и специализированного инструмента.

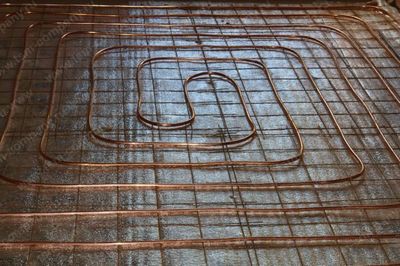

Медь — хороша всем, кроме высокой цены

4. Трубы из «сшитого» полиэтилена РE-Х – в настоящее время являются самыми востребованными для систем теплого пола. Особая молекулярная система полимера придаёт ему и отличную пластичность, и высочайшие прочностные качества. Существует несколько технологий «сшивки», т.е придания линейной молекулярной структуре обычного полиэтилена трехмерных связей. Особенно часто применяется РE-Ха – химическая обработка пероксидом, которая дает высочайшую степень «сшивки» — до 85%. Именно трубы РE-Ха являются идеальным материалом для водных контуров.

Трубы из сшитого полиэтилена

У ведущих производителей этого материала есть свои секреты. Так, трубы UPONOR, помимо внешнего и внутреннего слоя РE-Ха имеют специальный промежуточный слой EVON, который полностью блокирует возможность проникновения кислорода, способного активизировать окислительные реакции. При толщинах стенки всего 2.0 ÷ 2.3 мм, трубы выдерживают давление в 10 бар, температуры – до 95 ºС. Существуют РE-Ха трубы с внутренней прослойкой из сваренной внахлест алюминиевой фольги – предел давления у таких изделий еще выше.

Одно из достоинств — отличная гибкость

Высочайшая гибкость «сшитого» полиэтилена позволяет вкладывать трубы с шагом всего в 150 мм. Длина производимых труб (бухты до 240) позволяет выполнить любой контур.

5. Нержавеющие гофрированные гибкие трубы – относительная новинка, полюбившаяся уже многим мастерам. Все данные говорят  о их полной пригодности для теплого пола – отменная гибкость, устойчивость к коррозии и высокая прочность. Снаружи и изнутри они покрыты дополнительно тонким ламинирующим слоем полиэтилена, что дает полную герметизацию.

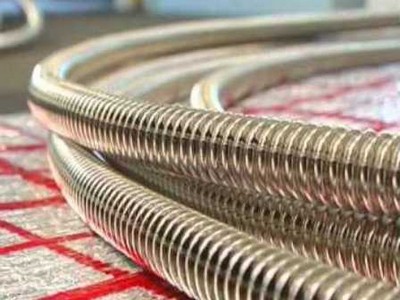

Гофрированная нержавейка — современный материал для контура отопления

Дина труб в бухтах относительно невелика – до 50 м. Однако этот кажущийся недостаток в полной мере компенсируется высоконадежной системой сопряжения с помощью специальных фитингов. Пожалуй, это единственный из всех видов труб, стыки которых можно безбоязненно замуровывать в бетонную стяжку.

И в заключение, видеосюжет с советами,  как подойти к выбору труб для теплого пола

Видео: полезные советы по выбору труб для теплого пола
