В этой статье мы попытаемся разобраться в том, как устанавливается расширительный бак для отопления, а также познакомимся с различными вариантами его монтажа в системах открытого и закрытого типа.

Необходимость введения в общую схему специальной ёмкости для сбора излишков теплоносителя объясняется причинами чисто физического характера. Дело в том, что при повышении температуры циркулирующей в системе происходит увеличение её первоначального объёма.

Поскольку все элементы отопительной системы имеют жёсткую структуру, то при увеличении объёма теплоносителя давление в системе заметно повышается и может привести к аварийной ситуации (к разрыву сегмента батареи, например).

Доказано, что самым эффективным решением этой проблемы является введение в отопительный контур полого резервуара, служащего для принятия излишков теплоносителя при его расширении и позволяющего исключить образование так называемых «пробок» в системе.

Устройство расширительного бачка

Чисто внешне бачок для расширения жидкости, устанавливаемый в системах открытого типа, представляет собой ёмкость из нержавейки с отверстием в верхней части и резьбовым соединителем на днище. Отверстие с крышкой необходимо для заливки воды, испаряющейся в процессе эксплуатации системы. Резьбовое соединение используется для подключения ёмкости в контур отопительной системы.

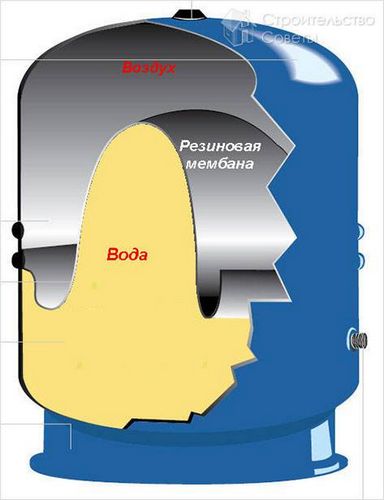

Расширительные бачки для систем закрытого типа выполняются в виде герметичной капсулы, которая разделяется с помощью резиновой мембраны на две не сообщающиеся между собой части. С одной стороны в капсуле имеется небольшое отверстие, через которое в ёмкость поступает воздух. С другой стороны бачок оборудован специальным резьбовым соединителем, служащим для подключения к отопительному контуру.

Принцип работы бачка закрытого типа достаточно прост. Теплоноситель при нагреве увеличивается в объеме и растягивает мембранную перегородку, вытесняя часть воздуха из другой половины ёмкости. Благодаря ограниченной эластичности мембраной перегородки давление в системе может увеличиваться до какого-то предельного значения, но не выше. При остывании теплоносителя часть расширившейся жидкости под действием упругой мембраны возвращается обратно в систему.

Установка бачков открытого и закрытого типа

Расширители открытого типа устанавливаются, как правило, в самой высшей точке водяного контура. Иногда бачок для расширения устанавливается на чердаке и состыкуется в воздушной своей части прямо с отводящей трубой печной системы отопления дома.

Бачки закрытого типа могут устанавливаться в контуре отопления с принудительной циркуляцией практически в любой точке, за исключением лишь одного места.

Не допускается производить врезку расширительного бачка непосредственно сразу за циркуляционным насосом. Выполнение указанного условия позволит вам избежать нежелательных скачков давления носителя в системе.

По своей конструкции бачки мембранного типа существенно отличаются от аналогичных расширительных ёмкостей, используемых в открытых системах отопления. При этом отверстие, через которое теплоноситель поступает в мембранное отделение бачка, располагается, как правило, сверху. Благодаря такой ориентации входного канала в процессе эксплуатации системы воздух полностью удаляется из отсека расширительного бачка, используемого для приёма жидкости. Что касается минимальных габаритов и ёмкости баков, используемых в закрытых системах, – этот показатель должен составлять примерно 1/10 от объёма всего теплоносителя.

Специалисты рекомендуют врезать расширительный бачок для закрытых систем на отрезке трубопровода с минимальным давлением теплоносителя (чаще всего таким участком является обратный канал трубопровода).

Место установки расширяющей ёмкости выбирается с тем расчётом, чтобы она не мешала жильцам дома, т.е. располагалась на полу в угловой зоне помещения или возле стены.

Общие рекомендации по монтажу бачка

Перед тем как установить расширительный бак для отопления в контур системы, необходимо будет выполнить следующие операции:

1. В первую очередь следует отключить отопительный котёл от источника электрического или газового обогрева.
2. После этого вы можете перекрыть кран подачи теплоносителя в бак.
3. В заключении необходимо слить всю остающуюся воду из отопительного контура.

Для присоединения бачка к отопительной системе из полипропиленовых труб необходимо будет использовать электрическое паяльное устройство, а также набор специальных фитингов и переходников.
