Хотите сделать стол для фрезера своими руками? В нашей статье более 1000 фото, пошаговые инструкции и чертежи. Не упустите шанс улучшить свой мастерский уголок и создать комфортные условия для работы с фрезером.

стол для ручного фрезера своими руками

Можно много говорить о достоинствах и необходимости для каждого мастера такого инструмента как фрезер, но это итак понятно. Просто оглянитесь – дверцы шкафчиков, коробы дверей, деревянные плинтусы, рамы для окон и еще множество вещей были изготовлены с помощью этого инструмента. Лучше рассмотрим, для чего нужен фрезерный стол.

Для мастера это не вопрос, если приходится работать ручным фрезером, без вспомогательных приспособлений обойтись очень тяжело. Чтобы купить хороший стол для фрезера, нужно порядка 150 долларов, можно и дешевле, но мы говорим про хороший стол. Поэтому практичней сделать стол для фрезера своими руками, тем более это не так и сложно, зато вы будете иметь конструкцию, размер и опции, которые подходят именно вам.

В статье вы сможете узнать, как сделать своими руками:

1. Стационарный стол для фрезера
2. Стол для фрезера портативный
3. Стол для ручного фрезера и лобзика
4. Самодельный стол для фрезера и циркулярки
5. Горизонтальный стол верстак для фрезера
6. Фрезер из дрели
7. Лифт для фрезера
8. А также монтаж пластины и упора в стол для фрезера

Стационарный стол для фрезера

Как сделать стол для фрезера

Фрезерование — это процесс обработки различных поверхностей путем подачи заготовки на вращающийся резец, содержащий несколько режущих кромок. Работать ручным фрезером на специальном столе удобнее и эффективнее. Поэтому обладатели инструмента рано или поздно задумываются о покупке стола или изготовлении его своими руками. На пошаговых фото показано, как сделать стол для фрезера, стационарный вариант. Для изготовления вам понадобятся циркулярная пила, дрель и шлифмашинка. Если на фото что-то не понятно, подробности можете узнать на сайте, ссылка на который находится под галереей.

Источник фото www.scottmoore.net/projects/router/

Фрезерный стол для ручного фрезера

Суть конструкции фрезерного стола для ручного фрезера не только надежность, важно, чтобы вам удобно было им пользоваться. Тогда увеличится точность обработки деталей, и работать будет легче. В данном случае представлен очень простой вариант, рабочая поверхность представляет отдельную плиту, размещенную на двух тумбах.

Такой стол можно сделать буквально за несколько часов и без особых материальных затрат. Начните с подбора материала и изготовления столешницы. Ниже представлены схемы раскроя и определения расположения отверстия для рабочей поверхности.

На пошаговых фото представлены чертежи отдельных деталей, а так же подписано, что куда крепить и где сверлить. Если у вас это не первый опыт в столярных работах, то легко разберетесь.

Источник фото www.rmnt.ru/story/instrument/1087479.htm

Самодельный фрезерный стол

Фрезер, замечательный инструмент, открывающий перед мастером широкие возможности и незаменимый помощник для обработки древесины и не только. Только проблема в том, что ручным фрезером не всегда удобно пользоваться, особенно если во время работы приходится придерживать обрабатываемую деталь.

Поэтому самодельный стол под фрезер будет надежным дополнением к инструменту. Надо только не торопиться, точно размечать и вырезать заготовки, продумывая каждый шаг. Следуйте пошаговым фотографиям, и такой стол вы сможете изготовить за один день.

Источник фото www.crestonwood.com/router.php

Стол для ручного фрезера своими руками

В этой конструкции стола для ручного фрезера используется встроенный лифт для фрезера, в правом углу расположены зубчатая передача и резьбовой стержень, чтобы поднимать ручной фрезер вверх и вниз. Здесь также используется шпилька для вертикального движения, но передаточное отношение 24:12, вместо 20:12, как в шахте. Это означает, что два винта поворачивается на кривошипе, поднимая узел на 3 мм по часовой стрелке поворотом рукоятки.

Поскольку передача и шпилька будут точно по центру, трудно поставить фиксатор в центре, поэтому сделаны две фиксирующих ручки с обеих сторон. Две черные пластиковые ручки фиксируют фрезер на месте. Малые шестерни сделаны из оргалита, но здесь есть и минус, плата получилась слишком тонкой, чтобы использовать Т-гайку. Фрезер зажат между двумя блоками из дерева, а не хомутами, как делается в большинстве случаев. Шланг для удаления стружки подсоединен к отверстию в шкафу, когда передняя дверь шкафа плотно закрыта, воздух всасывается через это отверстие, эффективно высасывая всю пыль и стружку.

Источник фото woodgears.ca/reader/router_table.html

Здесь показано, как сделать лифт, подъемный механизм для фрезера. Устройство компактное и полностью автономное, только необходимо правильно закрепить к опорной структуре стола. Нижняя шестерня сделана из 6 мм оргалита. Для прочности погрузите ее на ночь в уретан в и как просохнет в течение дня, будет иметь консистенцию прочного пластика. Всего 2 шестерни, одна на передней панели имеет рукоятку и приводит в действие другую на дне. Нижняя шестерня поворачивает резьбовой шток, который поднимает и опускает фрезер. Здесь используется соотношение 1: 2, так что для каждого полного поворота передней шестерни, фрезер будет повышаться или понижаться на 3 мм. Два ручных винта блокируют механизм после того, как регулировка завершена.

Источник фото www.ibuildit.ca/router-table-1.html

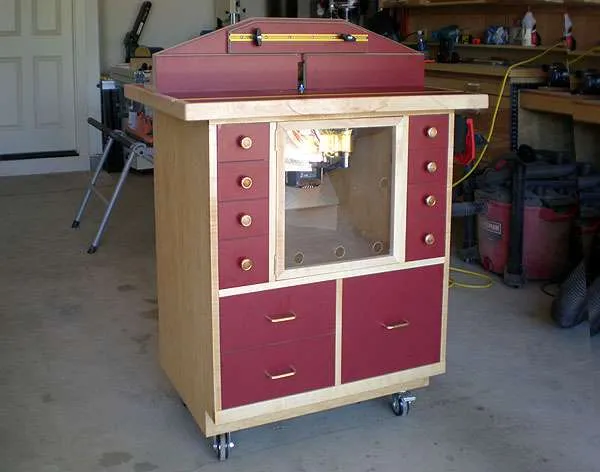

Мобильный стол для фрезера

Вот такой симпатичный мобильный стол для фрезера предлагает изготовить автор одного популярного англоязычного сайта. Первая галерея показывает все ракурсы и возможности, на самом деле очень удобная конструкция, видно, что автор немалое внимание уделил именно дизайну стола. Все продумано, включая выдвижные ящики, колесики, выключатели и размещение проводки.

Дальше показан порядок сборки стола в схемах. Замечание автора, салазки нужно закрепить заранее, потому что у вас будет слишком маленькое пространство, чтобы сверлить и крепить после того, как все будет готово. Также чтобы разделить роутер с ящиками, прикрепите квадратный дюбель к шкафу, а затем прикрепите тонкую фанеру к квадратному штырю.

Источник фото www.ana-white.com/2012/07/plans/patrick039s-router-table

Фрезерный стол для ручного фрезера своими руками

Чтобы с помощью ручного фрезера изготовить деревянные изделия, которые по качеству не будут уступать аналогичным продуктам, сделанным на специальных станках, необходим фрезерный стол для ручного фрезера.

Конструкции бывают разными по сложности, но это зависит от того, какие задачи вы перед собой ставите. Данный вариант довольно прост в изготовлении. Слева представлен чертеж, на основании которого вы самостоятельно можете подобрать материалы и инструменты, а так же рассчитать предполагаемые затраты.
Для этой модели использовалась фанера и обрезки ДСП, так же вам понадобятся деревянные бруски, стальная пластина толщиной 6 мм, металлический профиль и алюминиевые направляющие.

Далее порядок сборки смотрите на пошаговых фото. На что нужно обратить внимание:

• в качестве каретки-упора можно использовать направляющую от старой пилы.
• при установке стальной пластины, необходимо проследить, чтобы края не выступали над рабочей поверхностью;
• фрезер необходимо крепить не к столу, а к пластине;
• вместо ручек, которые необходимо снять, прикрутите алюминиевые направляющие.

Источник фото o-builder.ru/frezernyj-stol-dlya-ruchnogo-frezera-svoimi-rukami/

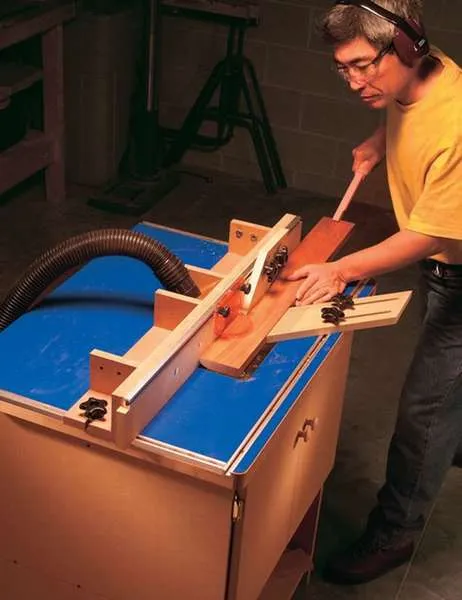

Стол верстак для фрезера

Этот стол верстак для фрезера включает в себя все лучшие функции аналогичных промышленных моделей, который можно изготовить с минимальными затратами. Вы сэкономите достаточно, чтобы купить себе новый фрезер! В основе любой системы фрезерных столов лежит хорошо продуманный упор. В этом варианте есть все нужные функции, упор легко устанавливается без инструментов и его легко регулировать. Простые встраиваемые подборы можно отрегулировать для фрезы любого размера или использовать для создания отверстий с нулевым зазором. Простые настройки ограждения становятся возможными благодаря использованию специальных профилей. Для тонкой настройки оставьте один фиксатор плотным, чтобы создать опорную точку для упора. Также предусмотрен пылесборник и Т-образная направляющая для крепления фурнитуры. Большой, простой в сборке корпус, изготовленный из поглощающего вибрацию МДФ, идет вместе с стыковыми швами и винтами. Он достаточно вместительный, имеет дверцы на передней и задней панели, которые уменьшают шум и предоставляют вам доступ к фрезеру с любой стороны стола. Внешний выключатель питания упрощает и повышает безопасность эксплуатации фрезера. Это очень удобно, потому что не надо возиться под столом, чтобы включить фрезер и безопаснее в аварийной ситуации.

Начинайте сборку снизу вверх, начиная со шкафа, который служит прочным фундаментом для рабочих частей верстака. Порядок работы с подсказками можете видеть на пошаговых фото, правда надписи на английском, но там все просто, cut – разрез, offset – смещение, length – длинна, slip stick – скользящая штанга, в общем, разобраться можно.

Источник фото www.popularwoodworking.com/projects/american-woodworker-router-table

Верстак для фрезера на основе письменного стола

С помощью ручного фрезера даже в домашней мастерской можно изготавливать изделия, доступные ранее только профессиональным мебельным мастерским. Стол верстак для фрезера еще больше увеличивает возможности, позволяя изготавливать сложные соединения, делать канавки, прорезать пазы, обрабатывать кромки и т.д. Сегодня на рынке представлен большой ассортимент деревообрабатывающего оборудования, хотя самостоятельно сделать простой фрезерный стол не проблема. Например, если у вас есть старый, но достаточно прочный письменный стол, его легко можно переделать в верстак для фрезера. Ниже представлена таблица, со списком деталей и материалов.

В галерее можно посмотреть фото чертежей и схемы сборки

Источник фото o-builder.ru/frezernyj-stol-dlya-ruchnogo-frezera-svoimi-rukami/

Стол под фрезер своими руками

Здесь показан простой вариант, как сделать стол под фрезер своими руками. Сам столик, не проблема, вся фишка в столешнице. Основные детали, упор и монтажная пластина для фрезера. Также необходима выемка для лифта, крепить сам лифт лучше на поверхности из пластика или дерева. На столешнице крепятся профили для направляющих и принадлежностей. Вкладышей с отверстиями под фрезу нужно делать несколько, на все случаи. Устанавливаете пластину, в данном случае она закреплена саморезами, что, конечно, неудобно, лучше крепить винтами. Ползунки можно сделать из того же материала, что и пластина, в этом случае из стеклотекстолита. Вертикальный упор изготовлен из опалубочной фанеры. Устанавливаете коробку для пылесоса. Створки для упора регулируются в зависимости от фрезы, тогда зазор будет минимальным, и стружка будет хорошо вытягиваться пылесосом. С-профиль к упору сажаете на жидкие гвозди. Как то так, если вкратце. Подробней можно посмотреть на сайте, ссылка под галереей.

Источник фото oborud.jofo.me/303983.html

Стол для фрезера своими руками с чертежами

Стол для фрезера Рудольфа Баумеллера, не знаю, кто это, но столик получился красивый, сразу видно, человек неплохо поработал над дизайном. Ниже показаны чертежи с размерами в дюймах (1 дюйм 2,54 см).

Источник фото woodgears.ca/router_table/plans/printer.html

Но Рудольф не только сделал стол для фрезера, он еще и придумал специальный подъемник. Даже со всеми выдвижными ящиками, загруженными инструментами, он легко поднимается и с помощью специальных ручек может вращаться. Жалко, на сайте нет инструкции, как его изготовить, но ведь главное, это идея.

Источник фото woodgears.ca/router_table/rudolf.html

Стол для фрезера из фанеры своими руками

Если вы часто занимаетесь столярными работами, со временем у вас обязательно появится желание приобрести собственный стол для фрезера. Но не торопитесь с покупкой, можно самостоятельно сделать простую конструкцию и она будет отлично работать. Автор этого фото предлагает простой и экономный вариант маленького фрезерного стола, изготовленного из обрезков фанеры. Самый большой плюс самодельной конструкции, можно полностью настроить размеры под себя. Начните с ножек, фанерные заготовки автор скрепил винтами и склеил столярным клеем. Если необходимо, для мобильности добавьте колесики. Столешница 80 на 50 см сделана из куска клееной фанеры и покрыта толстым листом меламина. Этот материал из слоистого пластика гладкий и прочный, поэтому идеально подходит для рабочей поверхности. Правда у него есть один недостаток, при сверлении и распиле крошатся кромки, нужен специальный диск. В принципе меламин можно заменить МДФ, это тоже неплохой вариант. Сам фрезер крепится к съемной средней секции, весь процесс смотрите на пошаговых фото.

Источник фото www.oneprojectcloser.com/how-to-build-a-router-table/

Самодельный фрезерный стол по дереву

Здесь предлагается стационарный вариант самодельно фрезерного стола по дереву на металлических ножках. Впрочем, главное, это рабочая поверхность, а ножки можно сделать из дерева или металла и такой высоты, какая больше вам подходит. Основное требование к столешнице, поверхность должна быть ровной и гладкой, это необходимо учитывать, когда будете подбирать материал.

Также очень важно правильно выбрать  материал для монтажной пластины, с учетом, что толщина должна быть не больше 8 мм. В большинстве случаев используют металл, но подойдет и текстолит, фанера, меламин и т.п. В данном случае рабочая поверхность изготовлена из фанеры, закрепленная на металлическом каркасе. Порядок изготовления на пошаговых фото.

Источник фото 6sotok-dom.com/instrumenty/frezernyj-svoimi-rukami.html

Портативный стол для фрезера

Фрезерный стол для ручного фрезера

Причиной, чтобы сделать фрезерный стол для ручного фрезера является то, что он превращает портативный электроинструмент в стационарный и, таким образом, расширяет его возможности. Простой, портативный стол для ручного фрезера можно сделать с небольшими затратами и без ущерба для функциональности. Подобный портативный вариант очень удобный, если вы не очень часто используете фрезер или приходится работать вне мастерской. Как изготовить эту простую конструкцию, смотрите на пошаговых фото.

Источник фото www.popularwoodworking.com/projects/100-router-table

Чертеж фрезерного стола и особенности сборки

Здесь представлен чертеж стандартного портативного стола для фрезера

Из материалов понадобится: фанера или доски, регулировочные болты с гайками, саморезы, оси для крепления фрезера, алюминиевая направляющая и металлический уголок для каркаса. Слева приведена таблица с размерами.

 Чертежи деталей

Источник фото o-builder.ru/frezernyj-stol-dlya-ruchnogo-frezera-svoimi-rukami/

Самодельный стол для ручного фрезера Калибр ФЭ-650Е

Небольшой столик высотой 35 см (45, если с угловым упором) отлично подходит для маленькой мастерской. Основной материал – ламинированная фанера. В боковом упоре предусмотрены специальные пазы, легко перемещается и фиксируется двумя барашками. Над ножками из ДСП имеется немного свободного места, этот отступ нужен, если понадобится что-то прикрепить к краю столешницы, например струбцины. Также предусмотрен эффективный забор стружки, шланг от пылесоса крепится непосредственно к коробке, где собирается стружка. При помощи специального винта можно регулировать глубину. Порядок сборки показан в галерее на пошаговых фото, есть даже фото набора фрез, если нужны подробности с комментариями автора этого стола, ссылка на сайт под галереей.

Источник фото markellov.livejournal.com/139746.html

Функциональный фрезерный стол

Этот простой и надежный столик сделан из обрезков 27мм фанеры. Каркас собран помощью конфирматов 50х7. Пластина под фрезер 350х250 толщиной 6 мм, поперечный упор использовался от циркулярной пилы. Чтобы крепить конструкцию струбцинами, в нижней части ножке предусмотрены специальные выступы. Преимущество данного стола в том, что фрезер будет крепиться к пластине со съемными кольцами-вставками под разные диаметры фрез.

Источник фото littlehobby.livejournal.com/15082.html

Фрезерный стол своими руками с чертежами

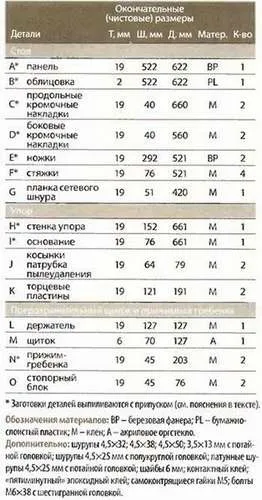

Здесь представлены подробные пошаговые фото с чертежами изготовления стола для фрезера своими руками. На фотографиях есть надписи с дополнительными подсказками, подробная инструкция на сайте первоисточника, ссылка под галереей. Несколько советов:

• Производя разметку деталей с помощью рулетки, легко допустить ошибку, так как часто номинальная толщина фанеры отличается от реальной.
• Если хотите добиться большей точности, используйте обрезки или сами детали в качестве шаблона.
• Чтобы ускорить склейку деталей, используйте шурупы, тогда не нужно будет ждать, пока высохнет клей, чтобы крепить следующую деталь.

Источник фото stroyboks.ru/cvoimi-rukami/mebel-dlya-masterskoy/frezernyiy-stol-svoimi-rukami.html

Стол для ручного фрезера и лобзика

У универсального стола с несколькими функциями, несомненно, много преимуществ, к тому же это легкая и портативная конструкция, что облегчает транспортировку и хранение. Но есть и другая сторона медали, легкий упор не обеспечивает достаточной жесткости, а складывающиеся ножки делают стол менее устойчивым. Впрочем, требования к своему рабочему месту у всех разные, некоторых, возможно, вполне устраивает и такой вариант. Если вам подходит, порядок изготовления смотрите на пошаговых фото.

Источник фото domsnachala.ru/stol-frezer-lobzik/

Стол для фрезера и циркулярки своими руками

Фрезер и циркулярная пила, одни из самых востребованных инструментов в деревообработке. Покупать стол или верстак для каждого из них получится накладно, к тому же они будут занимать много места. Автор предлагает сделать универсальный стол для фрезера и циркулярной пилы, на фото вы видите то, что у него получилось, не воплощение элегантности, но вполне функциональная конструкция. Несомненные преимущества, это простой дизайн, компактные размеры, дает возможность разместить даже в небольшом помещении, например, гараже. Достаточно большая рабочая поверхность плюс оборудование легко снимается в случае необходимости. Хорошее качество при достаточно низких затратах на изготовление.

Особенность крепления фрезера, он установлен без монтажной пластины. Нужно просто снять опорную плиту с неподвижным основанием и разметить отверстия на нижней стороне многослойной платы MDF. По утверждению автора, так его легче снимать и регулировать. Главный недостаток – регулировки приходится проводить под столом.  По такому же принципу крепится и циркулярная пила, хотя это будет немного сложнее.

Источник фото thinkingwood.blogspot.in/2012/12/project-2-diy-portable-3-in-1-workbench.html

Станок для мини фрезера с ЧПУ

Если вам необходим миниатюрный фрезерный станок для обработки пластмассовых деталей и создания небольших точных отверстий. То предложенная самодельная модель, возможно, вас заинтересует. Станок спроектирован так, чтобы его можно было преобразовать в ЧПУ для обработки печатных плат и выполнения повторяющихся операций. Также в зависимости от используемого двигателя он способен обрабатывать пластик, воск, дерево и цветные металлы. Многим начинающим мастерам изготовление своими руками станка для фрезера с ЧПУ пожалуй покажется каким-то фантастическим проектом, но не забывайте, за окном двадцать первый век. Конечно, станок с ЧПУ, это не книжная полка, но если есть необходимый чертеж, подходящие инструменты и материал, то все реально.

 Концептуальна такая конструкция выглядит приблизительно так.
Ниже представлены пошаговые фото с чертежами и размерами, правда, с англоязычного сайта. Если вам интересны различные нюансы, а их не мало, можете перейти по ссылке, которая находится под галереей.

Источник фото www.instructables.com/id/Make-a-mini-milling-machine

Фрезер из дрели своими руками

Нужно сделать паз в ДСП или обработать неровно вырезанную деталь? Для этого вам нужен специальный инструмент, автор предлагает сделать фрезер из дрели своими руками, это не дорого и тогда вы без проблем сможете выполнять вышеперечисленные работы.

Что понадобится: 10 мм фанера, небольшие шурупы с шайбами, M8 резьбовой стержень, два соединительных и пять регулируемых гаек, два болта М3, два Т-образных болта с гайками. Порядок изготовления смотрите на пошаговых фото. Принцип работы очень простой. На шпиндель надевается рабочая фреза, включаете дрель и вперед. Только не забывайте, что это фреза, надо быть осторожным со скоростью подачи и делать проходку очень медленно, чтобы предотвратить повреждение оборудования.

Источник фото www.instructables.com/id/MK-DIY-Milling-Table-for-Drill-Press/?ALLSTEPS

Столик для ручного фрезера

О необходимости стола для фрезера наверно задумывался каждый счастливый владелец этого прекрасного инструмента. Наличие стационарной установки значительно повышает возможности обработки, в особенности небольших деталей и заготовок. Но проблема обычно в элементарной нехватке места, ведь не у всех есть гараж или собственная мастерская, некоторые обустраивают свое рабочее место на балконе или в кладовке городской квартиры. Поэтому представленный здесь маленький столик для ручного фрезера, который можно закрепить к обычному столу, или в лучшем случае к столярному верстаку, если у вас такой имеется, это отличный выход из ситуации.

Для изготовления подойдет любой материал достаточной жесткости, но не очень толстый, чтобы не уменьшать выход фрезы. Также главное не забыть про коробку для забора стружки, особенно это актуально в небольшом помещении. Порядок изготовления можете посмотреть в небольшой галерее. Что еще не помешает, это сделать внешний выключатель для экстренной остановки работы фрезера и защитный экран.

Источник фото woodarchivist.com/1890-bench-mounted-router-table-plans/

Вот еще один вариант компактного приставного столика для ручного фрезера

Источник фото domsnachala.ru/stol-dlya-ruchnogo-frezera/

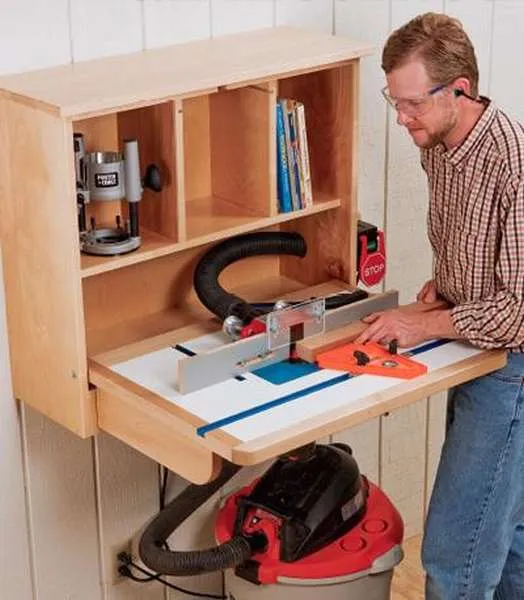

Настенный стол для фрезера

Если у вас проблема со свободным местом в мастерской, то по достоинству оцените этот проект. Настенный стол для фрезера  представляет небольшую столешницу, вделанную в навесной шкафчик, прикрепленный к стене, и опирающийся на скобу 2х4. Конечно, возникает много вопросов на счет прочности и надежности, но и так понятно, что на столике можно выполнять только простые работы с небольшими заготовками.

Конструкция оснащена полноразмерной многослойной столешницей размером 60 x 80 см, которая опирается на пару съемных опорных кронштейнов во время использования. Когда он не нужен, столик насаживается и укладывается в шкаф глубиной всего 32 см. Также можно легко адаптировать любой упор, который у вас есть, или сделать подходящего размера. Упор монтируется на T-треках, болты проходят через длинные слоты в столешнице. Вам даже не нужно убирать упор, чтобы закрыть стол, просто сдвиньте его назад, зафиксируйте на месте, он будет входить прямо в тумбочку в шкафу. Центральная часть стола покрыта пластиковым ламинатом.

Источник фото www.rockler.com/how-to/building-wall-mounted-router-table/

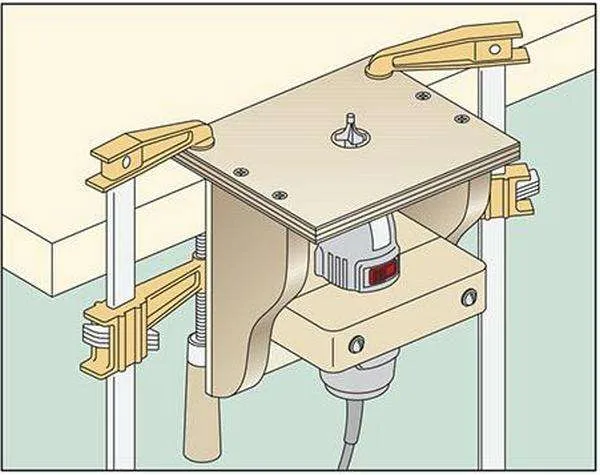

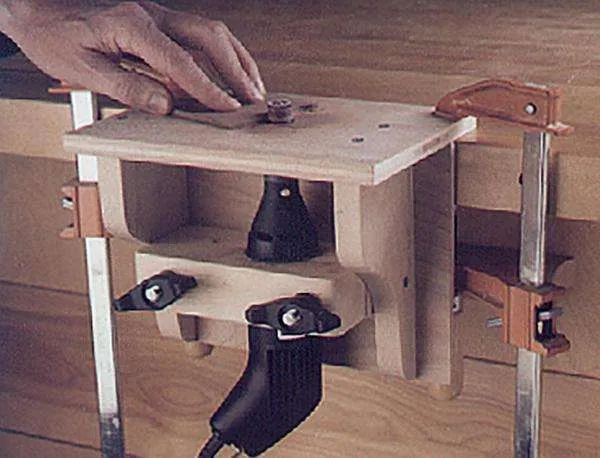

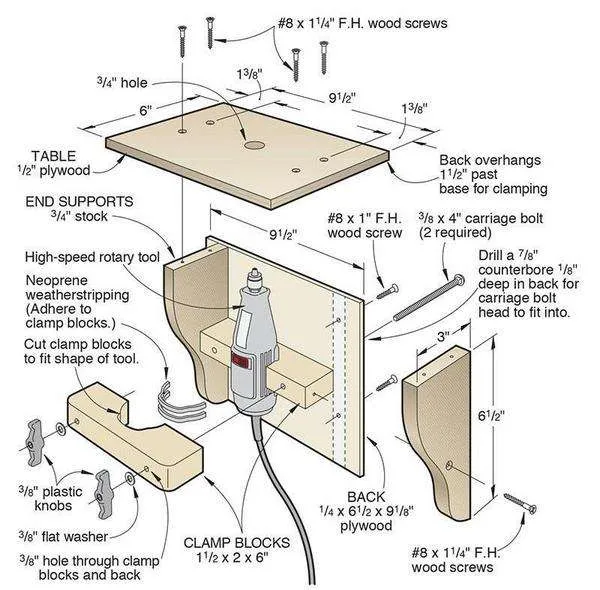

Мини столик для ручного фрезера

Небольшие детали часто требуют точной обработки, которую просто не безопасно делать вручную. Чтобы решить эту проблему, автор этого проекта Чак Мидлтон сделал этот мини столик для фрезера. Начните с зажимных блоков, подогнав размер под размер корпуса фрезера. Линия внутри криволинейной поверхности выравнивается пеной, которая позволяет разместить инструмент между блоками без трещин корпуса при затягивании блоков. Потом необходимо вырезать площадку, концевые опоры в размерах, показанных на рисунке. Соберите конструкцию. Отметьте местоположение отверстия, необходимое для самой крупной фрезы и просверлите. Установите стол на место. Зажмите мини — таблицу верстака, как показано на фото выше , или слайд один из выступающих концов обратно в заподлицо тиски.

Источник фото www.woodmagazine.com/woodworking-plans/routing/mini-router-table/

Как сделать простой столик для фрезера

Здесь показано, как из листа фанеры, небольшого бруска и нескольких винтов сделать простой столик для фрезера буквально за один час. Сначала открутите подошву у вашего ручного фрезера, обычно они закреплены тремя винтами. Просверлите в листе фанеры (ближе к краю, как на фото) отверстие для фрезы. Установите фрезер так, чтобы фреза проходила в отверстие. Используйте шило и молоток, чтобы отметить три отверстия для винтов, которые крепят основание к ручному фрезеру. Так как головки винтов будут находиться на верхней стороне фанеры, вы должны обеспечить, чтобы они были установлены непосредственно под поверхностью. Затем прикручиваете фанеру  к углу или краю рабочего стола. Устанавливаете упор, просто прижав его зажимами. Конечно, много чего на таком столике не сделаешь, но если вы делаете коробки или другие небольшие изделия, этот способ работает просто отлично.

Источник фото www.startwoodworking.com/post/how-build-simple-router-table

Тюнинг фрезерного стола «Корвет-80»

Даже если вы не отважились сделать фрезерный стол своими руками, а решили приобрести готовый в магазине, все равно возникнет необходимость как-то его модернизировать. Здесь вы можете посмотреть, как можно сделать удобную тумбочку подставку для готового столика. Для удобной работы столешница должна находится приблизительно на высоте 850 мм, у столика Корвет-80 высота 350 мм, соответственно тумбочка должна быть где-то полметра высотой.

Материал для тумбочки можно брать любой, в данном случае использовалось ЛДСП – разновидность ДСП, представляющая собой ламинированную меламиновыми пленками плиту. Как изготовить тумбочку, смотрите на пошаговых фото, мастер класс расписан очень подробно.

Конструкция получилась не тяжелая, но довольно устойчивая, напоминает этажерку. Дальше, собственно, сам тюнинг. Здесь тоже все сфотографировано и пронумеровано. Если хотите прочитать подробные инструкции, ссылка на сайт первоисточника находится под галереей.

Источник фото master-forum.ru/izgotovlenie-stola-dlya-frezernogo-stanka-svoimi-rukami/

Установка вертикального фрезера Triton в универсальный фрезерный стол

Ручной фрезер, конечно, штука хорошая, но тяжелая. Если требуются точность, работать на «на весу» с этим инструментом довольно затруднительно. Идеальный вариант, купить стационарный фрезерный станок, но тут и своих минусов хватает, мало того, что покупка влетит вам в копеечку, так еще и для небольшой мастерской установка не очень подходящая – тяжелые и места много занимают. Впрочем, все зависит от типа работ, которые вы планируете. Здесь показано, как в универсальный фрезерный стол Jet JRT-2 установить вертикальный фрезер Тритон. Порядок установке на пошаговых фотографиях, если нужны инструкции, ссылка под галереей.

Источник фото master-forum.ru/ustanovka-vertikalnogo-frezera-triton-tra001-v-universalnyj-frezernyj-stol-jet-jrt-2/

Подставка для фрезерного столика

Небольшой фрезерный стол можно установить на верстак или даже комод, главное, чтобы вам было удобно на нем работать. Автор предлагает изготовить своими руками функциональную тумбочку, или как он ее назвал, инструментальную подставку примерно такого же размера, в комплекте с колесами. Тумбочка изготовлена специально под фрезерный столик, хотя ее можно использовать для любого оборудование, которое на нем может поместиться. Проблема возникла, как стол от скольжения на этой подставке. Очевидным решением было бы просто привинтить к подставке, но автору просто жалко было портить хорошую поверхность, в расчете на перспективу, что тумбочку можно будет использовать и в других целях. Поэтому он просверлил два отверстия в верхней части подставки и нижней части установки фрезера. То есть фрезерный столик просто вставляется в аккуратно сделанные пазы. Тумбочка такого же размера, как и фрезерная установка, чтобы он занимал минимальную площадь, когда откатывается в угол.

Источник фото woodgears.ca/tool_stand/index.html

Горизонтальный стол для ручного фрезера

Чтобы сделать соединение шип-паз, существует много приспособлений, такие общеизвестные, как долбежник (benchtop mortiser), Festool Domino и другие. Многие выполняют эту работу вручную или путем высверливания, понятно, что в этом случае тяжело добиться большой точности. Автор предлагает сделать приспособление для выбора пазов на основе фрезера, используя проект относительно простого пазовальника из сборника Woodsmith "Bookcases, Shelves and Cabinets". Порядок изготовления на пошаговых фото, с некоторыми интересными нюансами, например, шаблон из плексигласа. Возможно, это не лучший вариант, возникают сложности с тонкой регулировкой высоты фрезы над столом, но проект полностью не завершен, так что можете вносить свои изменения.

Источник фото www.ayukov.com/woodworking/tools/horizontal-mortiser.html

Можете попробовать еще такой вариант горизонтального фрезерного стола для установки Mortiser

Источник фото woodgears.ca/slot_mortiser/horizontal_router.html

Лифт для фрезера своими руками

Механизм поворота лифта фрезера

Оригинальная конструкция лифта сделанная своими руками дает возможность не только регулировать вылет, но и достаточно точно менять угол наклона. Интересное решение по изготовлению привода червячного механизма шпильки – регулятора высоты. Шестерни сделаны по методу «ласточкин хвост», что дает сразу несколько плюсов: во-первых, мягкая регулировка и так как шестерни будут находиться снаружи, нет необходимости их смазывать. Здесь показана базовая конструкция скользящего механизма. Квадратный канал на одной стороне обеспечивает правильное выравнивание, в то время как скошенный контур с другой стороны всегда сдвигает ползунок в одну сторону, что обеспечивает согласованность. Чтобы сделать квадратные каналы, проведите серию разрезов на столешнице. Вряд ли стоит вставлять лезвие, когда делаешь только одну часть. Сделав отдельные порезы, вы сможете отрегулировать ширину выступа, которую можно сократить, просто изменяя упор, вместо того, чтобы возиться с прокладками для каждой регулировки. При разрезе квадратного канала, проверяйте величину бокового зазора. Скользящая часть лифта подталкивается вверх и вниз с помощью Т-образной гайки на резьбовом стержне. Когда стержень поворачивается, гайка завинчивается вверх или вниз. Как сделать угловые передачи и закрепить фрезер, смотрите на пошаговых фото.

Источник фото woodgears.ca/router_lift/build.html

Как сделать узел наклона фрезера

Приспособление из МДФ позволяет сделать ось вращения на уровне плоскости столешницы. Один оборот винта с двухзаходовой резьбой дает перемещение 6 мм, что при наклоне 45-90° дает возможность линейного перемещения головы 66мм, вылет цанги над поверхностью стола 27мм. Фиксаторы наклона и внешняя часть полукруглых направляющих изготовлены при помощи того самого фрезера, для которого механизм и предназначен методом «ласточкин хвост», скос кромок 14°. Ниже смотрите мастер класс с основными нюансами на пошаговых фото

Источник фото http://forum.woodtools.ru/index.php?topic=104.msg786919#msg786919

Как сделать столешницу для фрезерного стола

Для фрезерного стола главное, это рабочая поверхность, поэтому, если у вас есть подходящая база, не обязательно делать полностью стационарную конструкцию. Здесь показано, как сделать столешницу для фрезерного стола своими руками. Начните с листов МДФ. Используя гири и зажимы, склейте их вместе клеем для дерева.

Распределите клей равномерно с помощью пластикового ножа. Потратьте время, чтобы используя зажимы выровнять ширину до 60 см. Не переживайте о длине, обрезать до нужного размера можно в любой момент. Если вы используете более широкие листы МДФ, скажем, 64 на 84 см, то не беспокойтесь о том, чтобы стороны были идеально выровнены. Чтобы сделать поверхность гладкой, используйте несколько капель DuPont, антипригарную смазку и отполируйте ее. Сделайте шаблон для пластины фрезера. Поместите пластину на плоскую поверхность и разместите кусочки, как показано на рисунке. Вставьте тонкий картон между кромкой листа и деревом в качестве прокладок. Убедитесь, что вырезанная вставка будет немного больше, чем пластина фрезера. Если вы этого не сделаете, она просто не поместится в отверстие, вырезанное в столе. Теперь используйте крепежные винты для сборки шаблона и прикрепите его к столу. Обратите внимание, чтобы пластина находилась в самом центре стола. После прокладки канавки просверлите 60 мм отверстие в углу и вырежьте центр с помощью пилы, оставляя губу 1 см. Все, теперь шаблон зажат.

Источник фото workshopprojects.blogspot.com/2011/09/making-router-table.html

Пластина для фрезера в стол

Всем известно, что фрезер является невероятно универсальным инструментом. Сегодня огромный выбор разнообразных фрез, упоров и направляющих, так что возможности для обработки заготовок бесконечные.  Но, чтобы расширить возможности вашего фрезера, в магазин ходить не обязательно. Здесь показано, как сделать три базовые пластины, изготовление каждой из них занимает около получаса. Порядок работы на фото, возможно, показан не очень подробно, но вы можете перейти по ссылке под галереей на сайт и узнать все нюансы.

Источник фото https://www.wwgoa.com/article/shop-made-router-base-plates/

Изготовление пластины и упора для фрезерного стола

Изготовленные на заводе столы для фрезера часто имеют концентрические вставки для обработки различных размеров фрез. Так как своими руками их слишком трудно сделать, автор предлагает самостоятельно изготовить упрощенный вариант вставок с различными размерами отверстий.

Вставка поддерживается двумя выступами, привинченными к нижней части столешницы по левой и правой стороне. Для того, чтобы удерживать вставку, делается выступ, который скользит под столом на ближней стороне, и удерживается магнитом, который нужен для того, чтобы поток воздуха из передней панели не приподнимал вставку. Получить правильную форму для всех дополнительных вставок очень сложно, поэтому лучше сделать одно большое квадратное отверстие и подобрать форму отверстия для каждой пластины отдельно.

Упор крепится к верхней части столешницы, удерживается двумя винтами, которые входят в Т-гайки на нижней стороне стола. Ручками служат шестигранные болты. Головки болтов установлены в отверстиях, тоже шестиугольных, чтобы соответствовать головкам винтов. Я также приклеен небольшой шайбу. В нижней части ручки приклеена небольшая шайба. Упор крепится относительно просто. База в переднюю часть, а две распорки штифтов в передний только с одной шпонкой, и встык к основанию. Стыковые швы не самое прочное соединение, но если не давать слишком больших нагрузок, будет держать.

Источник фото woodgears.ca/router_lift/table.html

Еще один вариант оборудования рабочей поверхности стола для фрезера с использованием металлического профиля.

Источник фото lumberjocks.com/mafe/blog/19200

Самодельный фрезерный стол

Здесь в картинках вы можете посмотреть, как своими руками изготовить самодельный фрезерный стол. Это не конкретный пример, а скорее общее руководство. Самодельные столы обычно изготавливаются из фанеры или МДФ-панелей, конечно, лучше, если они будут покрыты пластиком, гладкая поверхность играет большую роль при точной обработке деталей. На фото показано, как производить монтаж, делать раскрой стола, производить разметку и вырезание отверстий. Также в список работ входит фрезерование фальца под крепежную пластину, изготовление и установка крепежной пластины. Изготовление и крепление упора и прижимов, настройка фрезы. Кроме этого существуют различные принадлежности для безопасной работы. Это специальные салазки, скользящую в пазе под усовочный упор, вспомогательная направляющая, опоры с валиками. Все подробные инструкции вы можете узнать на сайте, ссылка на который находится под галереями с фото.

Здесь несколько фото примеров работы с настольным фрезером. В этом деле нельзя спешить, очень легко испортить заготовку. Лучше сделать несколько лишних проходов не прилагая больших усилий и снимать материал тонкими слоями. На фото показано использование фрез с направляющим подшипником, как обрабатывать кромки и делать декоративный профиль. Использование фрез с направляющими подшипниками. А также фрезерование пазов с использованием:

• бокового упора;
• регулируемого упора;
• глухих пазов;
• «ласточкин хвост».

Фрезер, установленный в стол необходим для фрезерования профилированных соединений в паз и шиповых соединений, здесь также показано, как проводить работу  использования рамочных фрез.

На фото показано устройство фрезерной стойки, а также как самостоятельно изготовить самодельную фрезерную стойку, для чего можно использовать обычные деревянные колодки. Через колодки необходимо пропустить штанги для упора фрезера, для чего просверливаются специальные отверстия. Для регулировки высоты необходимо изготовить еще и дистанционные колодки. Затем все крепится на рабочей поверхности и стягивается гайками с барашками. В заключении необходимо изготовить упор с полукруглым отверстием под фрезу.

Радиальная пила является одним из самых нужных инструментов, который присутствует в большинстве домашних мастерских. Если у вас мало места, вы легко можете переделать стол для пилы в универсальную фрезерную стойку. Для этого просто необходимо вместо пильного диска с кожухом установить узел крепления фрезера. На фото показано, как настроить радиальную пилу перед фрезерованием, выставлять фрезер под нужным углом и сделать тыльный упор. На переделанном столе можно выполнять практически все работы, фрезеровать кромки, профили, пазы, наружные фигурные кромки, внутренние кривые и глухие и поперечные пазы.

Источник фото http://fi-com.ru/technics/routing/jacksonday/kapitel7.php
