Дымоход – важнейший элемент инженерного оборудования здания. Они нужны не только при устройстве печного отопления, но и при создании дровяных печей, каминов, которые подключаясь к ним, выводятся на крышу. Чаще всего дымоходы оборудуют из керамического кирпича, однако под действием высоких температур и иных факторов, данный материал со временем начинает разрушаться, что ухудшает тягу и продукты горения попадают в жилое помещение.

Дымоход: основные правила проектирования и монтажа.

Предотвратить такую ситуацию могут современные системы дымоходов, которые по эксплуатационным характеристикам намного превосходят традиционные кирпичные:

  • из жаропрочной керамики;
Дымоход: основные правила проектирования и монтажа.
  • из стали;
  • нержавейки и т.п.
Дымоход: основные правила проектирования и монтажа.

При этом они состоят из модульных стандартных элементов, удобны в сборке и при транспортировке.

Функции дымохода:

Дымоход: основные правила проектирования и монтажа.
  • обеспечение нужной тяги;
  • отвод дыма из топочной камеры.

Таким образом, в зависимости от применяемых стройматериалов, а также конструкции дымохода можно значительно увеличить коэффициент полезного действия системы отопления и уменьшить риск образования пожара.

Дымоходы для котлов

Современные котлы для отопления имеют довольно большой коэффициент полезного действия, поэтому после использования тепла продуктов горения они устраняются и в системе образуются благоприятные условия для возникновения конденсата.

Представленные на стройрынке дымоходы имеют определенные преимущества и недостатки, соответственно их выбор должен основываться на архитектурных особенностях сооружения, знаниях технических особенностей системы, предпочтениях потребителя и т.п.

Виды котельных дымоходов

Дымоход: основные правила проектирования и монтажа.

По форме просвета бывают:

  • прямоугольные;
  • квадратные;
  • круглые.

Круглый вариант дымохода меньше всего склонен накапливать сажу, имеет отличную тягу и обладает хорошими аэродинамическими характеристиками.

Типы круглых дымоходов:

  • коаксиальный дымоход (труба в трубе) — в нем объединена функция подачи свежего воздуха в камеру сгорания и функция дымоудаления;
  • дымоходы сэндвич — двустенная труба, пространство в которой заполнено изолирующим материалом;
  • одностенные — созданы из нержавеющей стали и имеют вид трубы.

Материалы, на основе которых создаются дымоходы:

  • из асбестоцементных труб;
Дымоход: основные правила проектирования и монтажа.
  • из стекла;
  • из шамота (керамические дымоходы);
Дымоход: основные правила проектирования и монтажа.
  • из стали;
  • из кирпича.
Дымоход: основные правила проектирования и монтажа.

Дымоходы из стали

Дымоход: основные правила проектирования и монтажа.

Жароустойчивые металлические стальные трубы призваны сменить уходящий в прошлое такой материал как кирпич.

Преимущества:

  • простота сборки;
  • возможность монтажа в таких строениях, в которых первоначально не предполагалась отопительная система;
  • небольшой удельный вес.

Система такого дымохода напоминает конструктор, составные части которого прочно вставляются в пазы, подводятся к агрегату отопления и фиксируются на внешней стороне дома. Благодаря круглой форме и гладким внутренним стенам обеспечивается максимальная тяга и отсутствует оседание внутри сажи.

Дымоходы из нержавеющей стали

Дымоход: основные правила проектирования и монтажа.

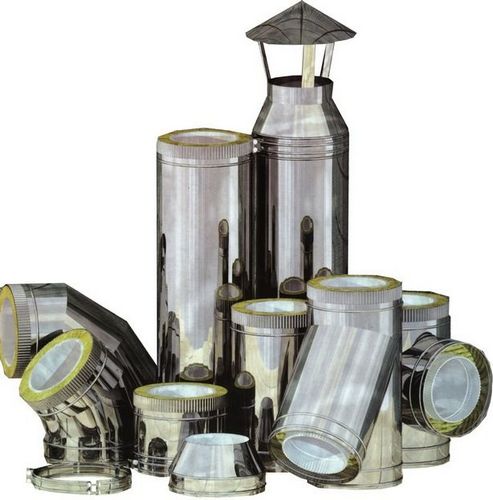

В комплект таких модульных дымоходов входят:

  • зонтики;
  • оголовки;
  • тройники;
  • поворотные элементы;
  • трубы и т.п.

Дымовые трубы, которые произведены из листовой нержавеющей стали имеют толщину 0,5-1 мм.
При таком разнообразии комплектующих создается возможность собирать системы абсолютно любой конфигурации.

Преимущества:

  • диаметр дымохода может быть от 8-20 см;
  • благодаря быстрому нагреву стенок, устанавливается хорошая тяга;
  • долговечны;
  • стенки таких дымоходов обладают хорошей прочностью, что позволяет нести свой вес даже при небольшой высоте сооружения;
  • благодаря наличию круглого сечения происходит быстрое удаление продуктов горения;
  • легко чистить;
  • устойчивы к температурным перепадам.

Типы:

  • двустенные;
  • одностенные.

Керамические дымоходы

Дымоход: основные правила проектирования и монтажа.

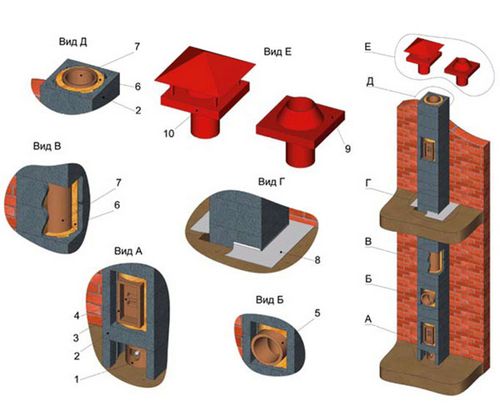

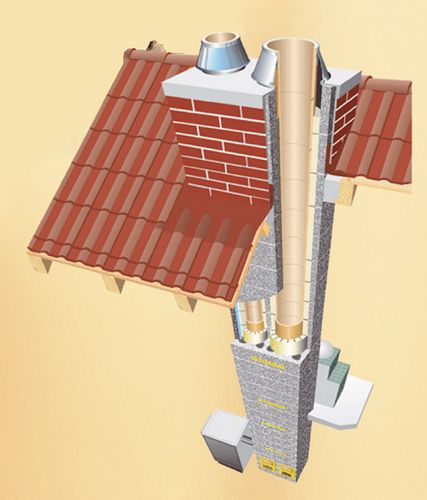

Такие дымоходы производятся из огнестойких стройматериалов – керамики огнеупорной либо шамота. Каналы из керамики монтируются в специальные оболочки из пористого бетона, которые придают конструкции устойчивость и служат замечательной теплоизоляцией.

Преимущества:

  • экологичны;
  • долговечны.

Дымоходы сэндвич

Дымоход: основные правила проектирования и монтажа.

Данный тип дымоходов аналогичен русской матрешке — маленькая труба вставляется в большую, а между ними укладывается изоляционный стройматериал. Однако во время монтажных работ следует внимательно отнестись к соединению, поскольку фланцевое установить намного сложнее, чем байонетное. В силу своей пожаробезопасности такие дымоходы являются наиболее оптимальными для деревянных строений.

Газовый дымоход

Такие дымоходы оснащены модульной конструкцией и производятся из хорошего качества стали, которая устойчива к влаге, высокой температуре, агрессивным воздействиям окружающей среды и растворам кислот. Они довольно просты в монтаже и при эксплуатации, а также обеспечивают эффективную деятельность системы отопления.

Виды:

  • двухстенные;
  • одностенные гибкие;
  • одностенные.

Монтаж дымохода

Дымоход: основные правила проектирования и монтажа.

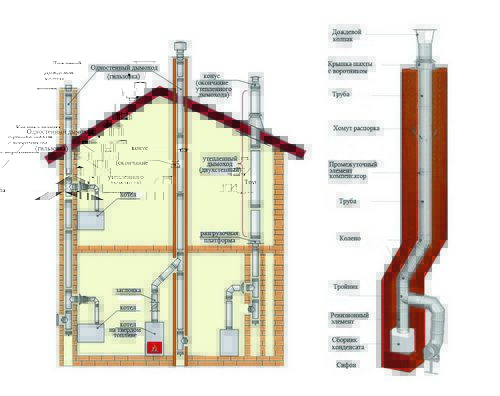

Установка работоспособного, надежного и правильного дымохода предполагает качественное проектирование, которое обеспечивает нормальное функционирование отводного канала длительное количество времени. Диаметр дымохода и его высота должны определяться в соответствии с параметрами каминной вставки, печи и котла, поэтому в ходе создания проекта необходимо учитывать следующие требования:

  • в отапливаемом здании может применяться неизолированная труба для дымохода, но минимум за 60 см до перекрытия должен начинаться «сэндвич»;
  • запрещено пропускать неизолированные трубы через перекрытия;
  • дымоходы, которые проходят сквозь не отапливаемый чердак следует утеплять;

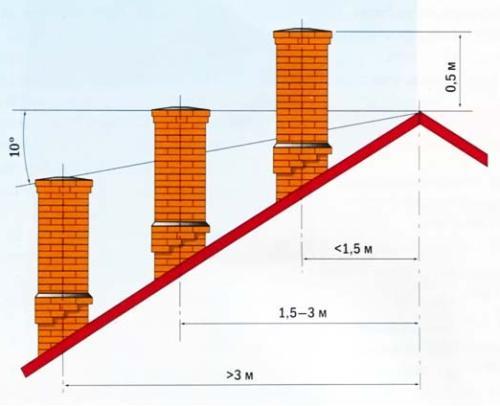

  • высота дымохода должна быть от 5 м;
  • следует создать правильное соотношение силы тяги, диаметра трубы и высоты;
  • соотношение выступающих элементов, конька здания, вентиляционных каналов и высоты трубы должно быть тоже оптимальным;
  • стыки должны располагаться вне межэтажных перекрытий и быть доступны для осмотра;
  • фиксировать трубу к стене, перед угловым отводом и после него нужно при помощи хомутов с шагом 150-250 см;
  • те трубы, которые выступают над поверхностью кровли более чем на 120 см, крепятся растяжками;
  • деревянную поверхность обязательно нужно обрабатывать антипренами;
  • при прохождении «сэндвича» через перекрытие, используйте пластины из стали с отверстиями и не поддающуюся горению теплоизоляцию;
  • если присутствует несколько печей, то их рекомендуется обеспечить самостоятельными дымоходами;
  • если создается окрашивание, то его следует производить жароустойчивыми эмалями.

Проектирование и установка дымоходов модульного типа

Дымоход: основные правила проектирования и монтажа.

Подготовка:

  • первоначально нужно определить вертикальную ось прохождения дымохода в соответствии со всеми ГОСТами;
  • затем необходимо приготовить к монтажу все элементы, очистив от их пленки;
  • готовим инструмент.
Дымоход: основные правила проектирования и монтажа.

Конфигурация и расположение:

Дымоход: основные правила проектирования и монтажа.
  • дымовой канал должен иметь вертикальное положение без каких-либо заужений;
  • допускается не более 2-х отклонений от вертикали на угол до 300 и с относом до 100 см. В исключительных случаях допустимо отклонение до 450, а относ — до 170 см;
  • если длина соединительного дымоотвода выше 200 см, он должен оснащаться ревизией, при длине более 300 см — следует подготовить технический отчет о том, что расширенный горизонтальный участок не повлияет на тягу;
  • для печей длина соединительного дымоотвода не должна быть более 100 см;
  • высота дымового канала от колосника теплогенерирующего агрегата до устья трубы должна быть от 500 см, меньшая высота допустима только в зданиях без наличия чердака.

Типы проходов:

  • через стену;
  • через потолочное перекрытие;
  • через кровлю.

Прохождение через кровлю:

  • сначала на кровле нужно отметить расположение и размер, который необходим для прохождения трубы;
  • затем вырезать проем;
  • далее при помощи минераловатного утеплителя следует заизолировать стройматериалы кровли в местах прохода дымохода;
  • потом модульный элемент вводится в отверстие кровли;
  • кровельной основой закрываются все отверстия;
  • выше конуса на трубе устанавливается фартук;
  • края листов кровли заводятся под конек.

Уход за дымоходом:

  • в конце и начале отопительного сезона следует проверять герметичность швов кладки из кирпича, стыки модулей, тягу;
  • по необходимости чистить сажи;
  • производить осмотр соединения дымохода с печью;
  • в том случае если дымоход долго не использовался, перед разведением огня откройте заглушку тройника и убедитесь в том, что он не забит.
