Квартиры с индивидуальным отоплением имеют ряд особенностей, которые могут повлиять на возможность установки водяного теплого пола. Но это не значит, что такой вид системы не может быть установлен. В данной статье мы рассмотрим возможности и особенности установки теплых полов в квартире с индивидуальным отоплением.

Важные нюансы

Если укладка теплового пола осуществляется под керамическую плитку, толщина стяжки не должна превышать 5 см. Также трубы нужно расположить на расстоянии 15 см друг от друга, чтобы они в нужной степени прогревали пространство, а между ними не образовывались холодные участки.

Под линолеум и ламинированные панели стяжку делают еще тоньше, а для прочности поверх системы обогрева укладывают армирующую сетку.

Первый прогрев пола может занять несколько дней, но в дальнейшем система будет поддерживать нужную температуру. Некоторые участки квартиры можно обогревать круглый год (где на полах лежит плитка). В этом случае полный прогрев в холодное время года займет меньше времени.

В заключение темы затронем стоимость теплых водяных полов. В квартиру, с учетом материала и монтажа, специалисты сделают полы за 1300-2600 рублей за м². Цена зависит от качества приобретаемого оборудования и сложности проекта. Если подсчитать, то итоговая сумма достаточно высока, однако уже через 5 лет эксплуатации система полностью окупается. А если учесть ее длительный срок службы (около 50 лет) и растущие цены на отопление, то, возможно, все хлопоты по установке водяного контура вполне оправданы.

Особенности создания теплых полов в квартире — как правильно

• Для квартир над отапливаемыми помещениями, возможность регулировать температуру полов и нагревать их сильнее чем обычно, является решением направленным на увеличение комфорта.
• Для квартир над не отапливаемыми помещениями, или над проездами, подогрев полов весьма желателен.

Если такая тяжелая стяжка не допустима, то можно применить и облегченную стяжку с металлическими рассеивателями тепла. Аналогично, тому, как делается теплый пол по деревянным лагам. Подробней о создании обленченной нагреваемой стяжки по деревянным лагам

• сверху трубопровода укладывается вторая армирующая металлическая сетка с ячейкой не более 10 см;
• в стяжку добавляется микроармировка – фибро-волокно;
• применяется только качественный пластификатор для цементно-песчаных стяжек;
• размер стяжки не должен превышать 3 метра.

• Для перекрытий над не отапливаемыми помещениями, подвалами температура в которых не опускается ниже нуля необходимая толщина экструдированного пенополистирола (коэффициент теплопроводности 0,33 Вт/м?С) составит от 14 см (согласно СНиП 23-02-2003 сопротивление теплопередаче этого перекрытия в указанном климате должно быть не менее 4,2 м2 х °С/Вт).
• Для перекрытий над проездами – толщина утеплителя экструдированный пенополистирол — от 17 см (требуемое сопротивление теплопередаче, не менее 4,9 м2 х °С/Вт).

• Длина каждого контура не более 70 метров (более короткие контуры легче настроить).
• Шаг укладки – 150 – 200 мм, допускается до 250мм в центральных частях комнаты.
• Диаметр трубопровода внутренний 12 – 14 мм, подходящим оказывается, к примеру, металлопластиковый трубопровод с наружным диаметром 16 мм.
• Под данные условия (напор не более 2 м вод ст.) подойдет слабый циркуляционный насос, например Grundfos-UPS 25/40.
• Размеры стяжки с одним контуром, ограниченной швами, не более 15 м кв. (4,0 метра максимальный линейный размер).
• Регулировка отдаваемой мощности – средствами смесительного узла по температуре теплоносителя (общая подача), а также путем регулировки расхода термоголовками на каждом контуре.

• Комфортной температурой в квартире может показаться и 25 – 28 град. Чтобы этого достичь теплыми полами, они окажутся просто «горячими».
• Контур теплого пола может выйти со строя, а его ремонт оказаться затяжным.
• Нагреваемая стяжка весьма теплоинерционная система, и не может оперативно реагировать на выхолаживание помещения при резком изменении погоды или вследствие др. причин, что фактически передвигает это отопление в категорию трудноуправляемого.
• Мощности теплого пола в нашем климате (центральный регион с суровыми зимами) окажется недостаточно.

Дополнительно – как утепляется квартира

teplodom1.ru

Подготовительные работы перед укладкой труб

Для того чтобы проложить теплый пол водяной своими руками в квартире, необходимо подготовить базу для укладки труб.

Основным требованием является ровная поверхность, так как даже при наличии насоса наклон труб может спровоцировать некорректную работу системы.

Чаще всего используются специальные разравнивающие смеси, так как это надежный способ обеспечить устойчивую и ровную базу для теплого водяного пола. Тем не менее, существуют и альтернативы:

• профильные маты;
• теплопроводные пластины.

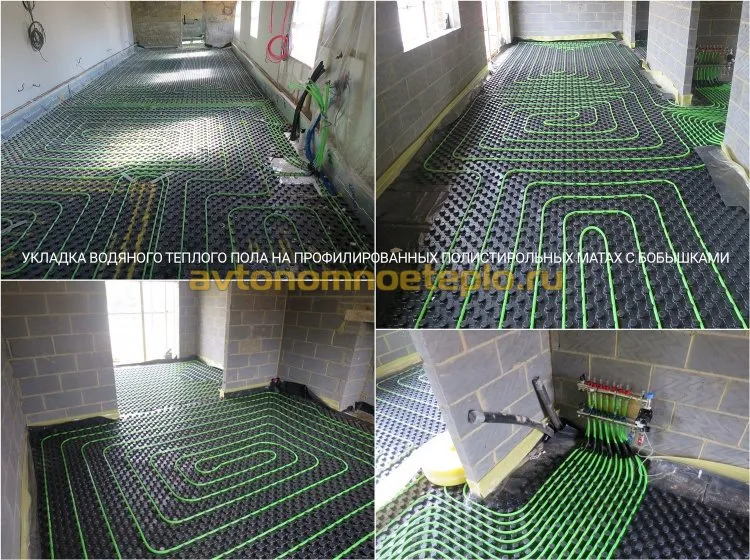

Профильные маты представляют собой рельефные плиты, в углубления которых можно расположить трубы. Как правило, их уровень выравнивается за счет деревянных лагов. Также, в качестве дополнительного средства распределения тепла по поверхности пола, мат может использоваться как основание для теплопроводных пластин – средства, с помощь которого обеспечивается равномерный прогрев пола.

Укладка трубы в профильный мат

Они могут использоваться и как самостоятельные единицы. На выровненной деревянной конструкции располагают пластины, а в специальное углубление закладывают трубы.

Теплопроводные пластины

В случае, если используется не стяжка, то перед установкой крепежных систем прокладывается теплоизоляция:

• рулонные фольгированные утеплители;
• маты из пенополистерола.

Некоторые профильные маты уже изготовлены из теплоотражающего материала.

В любом случае, теплоизоляция нужна для повышения эффективности системы.

После того, как подготовительные работы завершены, прокладываются и фиксируются трубы. Для перестраховки можно включить систему, чтобы избежать риска протечек или прорывов в трубе. Если таковых нет, то можно переходить к финальному этапу. Сверху вся система заливается смесью для полов, после чего ждут полного её высыхания. Только после этого теплый водяной пол можно включать.

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

1. Однотрубная схема;
2. ;
3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

Плюсы и минусы

Поговорим теперь обо всех положительных характеристиках тёплых полов. Начнём с полов, которые функционируют за счёт обогрева воды. Итак, водяной тёплый пол в квартире имеет такие недостатки:

• прорыв труб, если используется недостаточно качественный материал;
• существенные материальные и трудозатраты при монтаже.

Обратим внимание на достоинства системы такого типа:

1. Достаточно низкие затраты на обеспечение функционирования отопительной системы по сравнению с другими вариантами. К примеру, для обеспечения электрических полов необходимо в два раза больше затрат.

2. Безопасность по техническим и экологическим параметрам. Подробнее о качествах водяных полов смотрите в этом видео:

Приводим некоторые сравнительные характеристики электрической системы:

• возможность генерации электромагнитных излучений, что не очень полезно для здоровья человека;
• произведение достаточно точных расчётов по мощности.

Такие условия отсутствуют у конструкции с водяным обогревом. Но следует отметить, что у электрических тёплых полов есть приоритеты по отношению к водяным:

1. Монтаж обходится значительно дешевле.
2. Несложность управления функционирования конструкции.
3. Возможность монтажа даже уже после выполнения ремонта.

Схемы установки теплого пола, где запрещено его использование

Давайте немного рассмотрим те схемы, благодаря которым производят монтаж теплых полов непосредственно в квартире.

Дешево и сердито

Схема нерегулируемого теплого водяного пола

Здесь мы рассмотрим вариант установки теплых полов, где запрещено устанавливать водяные теплые полы. Для использования данной схемы необходимо использовать очень слабый насос (Расход – 5-10 л/мин, трубопровод – 16мм, длина трубопровода – не более 70 метров). Такая схема имеет один недостаток – такие полы практически не регулируются. Также, если имеются небольшие теплопотери пола, то в итоге можно получить сильно остывшие радиаторы.

Так же может быть интересно: Что лучше теплый пол или радиатор отопления?

Схема с балансирующей регулировкой

Схема теплого водяного пола регулируемого вручную балансировочным краном

На схеме установки теплого водяного пола представлен балансирующий кран, благодаря которому снижается скорость потока в водяном теплом полу, а значит можно снизить температуру этих полов. Для того чтобы снизить температуру водяного теплого пола, нужно открыть балансирующий кран на соответствующий пропуск.

Снижение влияния теплового расхода

«К2» — с термочувствительным механизмом трехходовой клапан. Он дает постоянно не изменяющуюся температуру в точке «3». Другими словами, если ваше водяное отопление пола потребляет большое количество энергии, то это создает большую вероятность вызвать приход почти холодной воды в стояк. Что, в свою очередь, может остудить радиаторы по стояку в соседних квартирах.

Схема теплого водяного пола с трехходовым клапаном

Такой трехходовой клапан можно купить в специализированных магазинах сантехнического оборудования. Он называется: «Механический трехходовой смесительный клапан для водоснабжения с термостатом». То есть, представленный клапан необходим нам в автоматическом режиме, для того, чтобы регулировать температурный режим потока горячей воды в контуре теплого водяного пола квартиры.

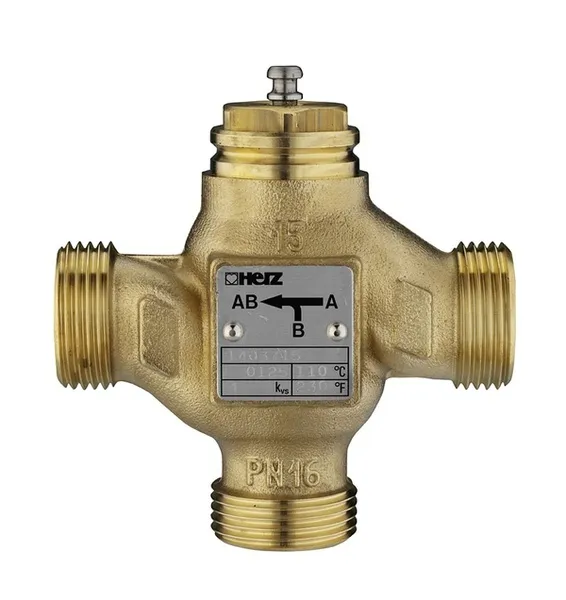

Трехходовой клапан

В представленной схеме нужно настроить кран так, чтобы в точке «3» была теплая весьма высокая температура. Но если тёплый пол от центрального отопления будет очень слабо греть, можно понизить температуру клапана, тем самым увеличить теплопотери в теплом поле. Здесь, для регулировки температуры пола, вы можете использовать балансирующие клапана «К1» и «К2». Если вдруг получится так, что радиатор начнет остывать ниже установленной температуры, то температура в ваш теплый пол не пройдет. Элементарно прекратится циркуляция в теплом полу.

Схема для взыскательных потребителей

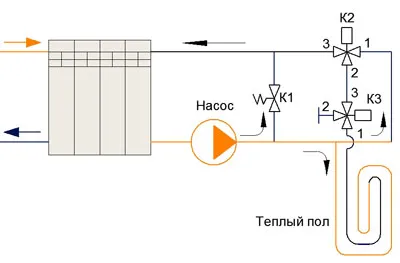

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

К1» — перепускной балансировочный клапан. «К2» и «К3» — по-разному подключенные трехходовые клапаны. Клапан «КЗ» используется в стабилизации температуры тёплого пола от центрального отопления способом возвратной температуры с контура. Именно эта схема разрешает сделать так называемый «климат-контроль». Если в вашей комнате становится жарко, он будет снижать поток горячей воды в контуре теплого пола, соответственно уменьшая выделения теплоэнергии в комнату. Чем теплее в комнате, тем быстрее горячая вода проходит по контуру и меньше остывает и доходит к термочувствительному элементу трехходовому клапану, что, в свою очередь, не позволяет протекать жидкости весьма существенными темпами.

Строение перепускного балансировочного узла

Клапан «К1» необходим для работы в закрытом контуре теплого водяного пола вашей квартиры. Такой клапан может снизить или полностью закрыть расход контура так, что это может вызвать весьма благоприятную работу для используемого насоса. Поэтому этот клапан необходим для того, чтобы балансировать расход для насоса. Стоит помнить, что насос эксплуатируется на закрытый контур, что может вызвать его перегрев, а следовательно увеличить расход электроэнергии, а клапан «К1» является по сути регулятором напора горячей воды контура. Чем выше напор горячей воды, тем быстрее она будет идти по всему контуру теплых полов.

Как уместить пирог в комнату с низкими порогами

С данной проблемой сталкиваются практически все домовладельцы, решившие устроить напольное отопление в обжитом доме либо городской квартире. Суть: высоты порогов входных или межкомнатных дверей недостаточно для монтажа полноценного «пирога» теплых полов со стяжкой, показанного ниже на чертеже.

Рассмотрим состав монолитного греющего контура, располагаемого на межэтажном либо подвальном перекрытии:

1. Гидроизоляция – обмазка, чаще – полиэтиленовая пленка.
2. Утеплитель – экструдированный пенополистирол минимальной толщиной 30 мм или пенопласт 5 см.
3. Демпферная лента по периметру комнаты.

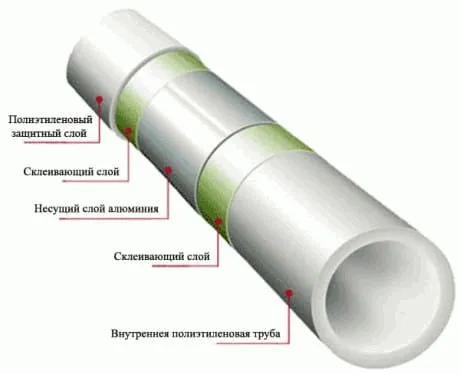

4. Нагревательная труба (обычно металлопластик либо сшитый полиэтилен диаметром 16 х 2 мм), уложенная улиткой или змейкой.
5. Стяжка цементно-песчаная толщиной 8.5 см.
6. Напольное покрытие (иногда под ним делается пароизоляционная прослойка). Толщина зависит от материала – ламинат и линолеум займет до 1 см, керамическая плитка с клеевой смесью – около 20 мм.

Традиционная схема поверхностного обогрева делается без армирования

Важный нюанс. Если монолитный теплый пол (сокращенно — ТП) устраивается над грунтом, толщина утеплителя увеличивается минимум до 100 мм пенопласта либо 60 мм экструзионного пеноплекса. Плотность обоих материалов – 35 кг/м³.

Итого общая высота «пирога» с покрытием из ламината составит 85 + 30 + 10 = 125 мм. Настолько высокие пороги не предусматривает ни один нормальный хозяин. Как решить проблему и реализовать напольный обогрев в подобной ситуации:

1. Демонтировать существующую стяжку до самого основания – грунта либо плиты перекрытия.

   Так выглядит мультифольга — прочный материал с закрытыми воздушными камерами

2. Вместо теплоизоляционного слоя полистирола использовать мультифольгу толщиной до 1 см.
3. Уменьшить мощность стяжки до 60 мм. Конструкцию придется армировать кладочной либо дорожной сеткой размерами 150 х 150 х 4 и 100 х 100 х 5 мм соответственно.
4. Использовать настильные системы — «сухие» теплые полы, монтируемые в деревянных домах без стяжки. Суммарная толщина «пирога» — 6—10 см.
5. Обогревать половое покрытие электрической карбоновой пленкой вместо водяной системы труб.

Справка. Единственное помещение квартиры, где пороги остаются высокими, — балкон и лоджия. Там изобретать велосипед не понадобится – обычно монолит свободно помещается вместе с теплоизоляцией.

Настильная система поверхностного обогрева, укладываемая сухим способом

Некоторые доморощенные умельцы не кладут утеплитель вовсе либо уменьшают мощность стяжки до 4 см. В первом случае половина выделяемой теплоты уйдет в подвал, грунт или к соседям снизу, во втором расширяющийся от нагрева монолит вскорости пойдет трещинами.

О том, как лучше сделать теплый пол в помещениях многоквартирного дома, более подробно и доступно расскажет эксперт на видео:

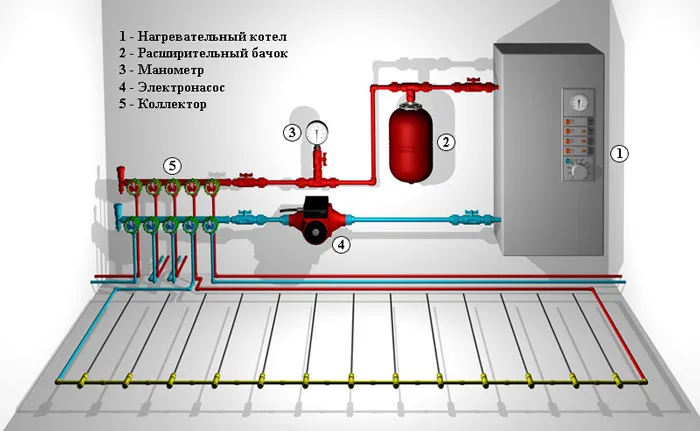

Схема подключения теплого пола

Чтобы правильно подключить выбранную систему, нужно подготовить оборудование: циркуляционный насос, сервопривод для коллектора теплого водяного пола, датчик регулировки температуры, распределительный узел, коллектор. Подключение и пробный запуск системы проводят до заливки стяжки.

Главное в системе – распределительный узел, он регулирует температуру теплоносителя.

Благодаря трехходовому клапану и датчику (термоголовка для теплого пола) владелец квартиры регулирует температуру, добиваясь оптимального комфорта и экономии на оплате счетов. Суть работы клапана с датчиком в своевременном перекрытии горячего потока при превышении заданной температуры.

нужен для равномерного распределения в системе теплоносителя. Насос устанавливают после распределительного узла, но после коллекторной группы. От трехходового клапана остывшая вода поступает в насос, далее – в коллектор и по контурам теплого пола. В верхней и нижней части коллектора устанавливают воздухоотвод и сливной кран соответственно.

Схема демонстрирует, как соединить — теплый пол к отоплению в квартирах, замыкающих отопительный контур. Если врезка осуществляется в квартирах посредине, то трехходовой клапан заменяют двухходовым.

Альтернативный теплый пол Xl Pipe

Тем, у кого нет возможности легально подключить отопление пола от батареи, стоит ознакомиться с современной системой Xl Pipe. Читая отзывы на теплый пол xl Pipe, отмечают, что это некий гибрид электрического и водяного отопления, не имеющий их недостатков. Нагревательный элемент здесь – полиэтиленовая трубка диаметром 2см, заполненная антифризом. Внутри трубки – хромо-никелевый греющий кабель в тефлоновой оболочке.

Конструкция герметична и безопасна. Система не использует насос, коллектор, котел. Теплоноситель здесь не движется. Монтаж жидкостного электрического теплого пола Xl Pipe осуществляют в стяжку. Мебель и технику можно двигать без ограничений, система не повредится. Как говорят отзывы на теплый пол как основное отопление, этот вариант вполне справляется с задачей, температуру можно регулировать по своему усмотрению.

Суть работы Xl Pipe проста и понятна. При включении кабель начинает греть теплоноситель, быстро достигая заданной температуры. Давление жидкости в системе обеспечивает равномерное распределение тепла. По заявлению производителя, такой теплый пол потребляет на треть меньше электроэнергии по сравнению с другими электрическими системами обогрева. Если сравнивать с водяными теплыми полами, то исключаются затраты на покупку котла, коллектора и прочего оборудования.

Обогрев пола инфракрасной пленкой Heat Life

Тем, кто не представляет, как правильно сделать теплый пол от отопления, или не имеет возможности проводить капитальный ремонт в помещении для этого, стоит присмотреться к ИК-отопительной пленке Heat Life. Она применятся в роли основной или дополнительной отопительной системы в офисах, жилых домах, на промышленных и прочих объектах. Те, кто выбирает теплый пол Хит Лайф, отмечают минимум затрат на монтаж и обслуживание, невысокие счета за отопление.

Как правило, монтаж пленки не требует залива стяжки. Применять его можно для нагрева кафеля, линолеума, ламината, керамогранита, прочих вариантов напольного покрытия. Энергия задействуется на нагрев пола, а не воздуха. Вдобавок, инфракрасная пленка может обогревать любые поверхности – вертикальные, наклонные, рельефные. Даже при механическом повреждении участка пленки, общая система продолжит работать. Коррозия пленке Heat Life не страшна.

Устройство водяного пола

Как уже стало ясно, монтируется теплый пол в стяжку. Устройство представлено в виде трубок, которые расположены под напольным покрытием и залиты цементным раствором. Конструкция подключается к системе отопления, из которой в трубы поступает горячая вода либо специальная жидкость. Циркулируя по трубам, теплоноситель нагревает напольное покрытие, за счет чего и происходит обогрев помещения.

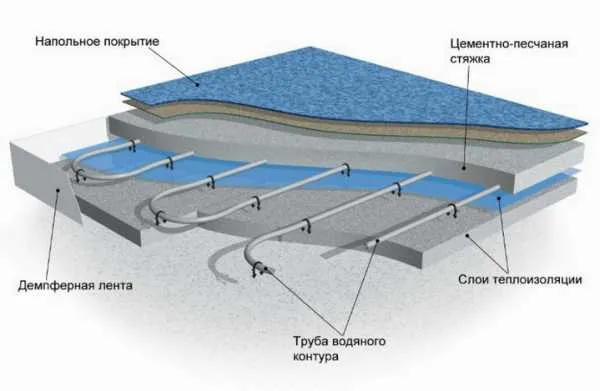

Если послойно рассмотреть систему теплого пола, то можно увидеть, что элементы расположены в следующем порядке:

1. Бетонная плита (основание пола).

2. Гидроизоляционный материал.

3. Утеплитель.

4. отражатель тепла (фольгированные листы).

5. Армирующая сетка.

6. Трубы.

7. Стяжка.

8. Отделочный материал.

В качестве напольного покрытия в жилых комнатах используют ламинат и линолеум, так как эти материалы менее подвержены деформации и отлично пропускают тепло. В ванной и кухне укладывается теплый пол под плитку (водяной). Своими руками такую отделку выполнить достаточно просто, к тому же керамика обладает повышенной износоустойчивостью и хорошей теплоотдачей.

Укладка теплых полов от отопления

В старых квартирах все начинается с демонтажа всех напольных покрытий. Если в комнатах эту процедуру как-то перенести можно, то при наличии плитки в ванной комнате, туалете или кухне это может стать головной болью. Тем не менее, покрытие нужно снимать.

Следующий этап — выравнивание. Ровный пол — условие для нормальной работы системы водного пола: при наличии перепадов образуются зоны застоя теплоносителя, которые могут даже привести к неработоспособности системы. Если есть небольшие огрехи — выровняйте их при помощи тонкого слоя раствора. Если пол ровный, нужно просто заделать имеющиеся дефекты (трещины, ямки и т.д.). Есть еще один способ — нанести тонкий слой крупнозернистого песка и разровнять его.

Затем по периметру комнаты приклеиваете демпферную ленту. Одну часть крепите к стене (если поверхность гладкая — клеите, если шершавая — прибиваете монтажными дюбелями), второй оказывается на полу. Демпферная лента предотвращает появление трещин при температурном расширении.

Укладка демпферной ленты

Теперь важный этап — теплоизоляция. Чаще других для этих целей используются экструдированный пенополистирол в плитах или фольгированный вспененный полиэтилен. Есть еще специальные полистирольные плиты для теплых полов, на поверхности которых уже имеются направляющие. Но с такими плитами используются только металлопластиковые трубы — они разработаны под них, полиэтиленовые трубы в них не фиксируются.

Укладывают теплоизоляцию плотно, без зазоров. Любой зазор — мостик холода, через который будет уходить тепло. Потому  тщательно подгоняем материалы один к другому. Места соединения проклеиваем металлизированным скотчем.

Закончив с теплоизоляцией, кладут направляющие — решетки с ячейками, к которым крепятся пластиковыми хомутами трубы. Для средней полосы России расстояние между двумя соседними трубами в контуре — 15см. Для регионов, расположенных южнее можно шаг увеличить, но делать его больше 30см не стоит: тогда пол ощутимо имеет разную температуру. Вообще шаг укладки труб может быть разным. Рекомендуют поступать таким образом:

• для холодных зон в комнате (возле дверей, окон, наружных стен с недостаточным утеплением) использовать шаг 10см;
• для середины комнат с нормальным уровнем теплопотерь — 20см;
• для холодных комнат или для тех, где нужны температуры выше, — 15см;

• места, где будет стоять мебель, стараются обойти или прокладывать трубы с шагом 30см.

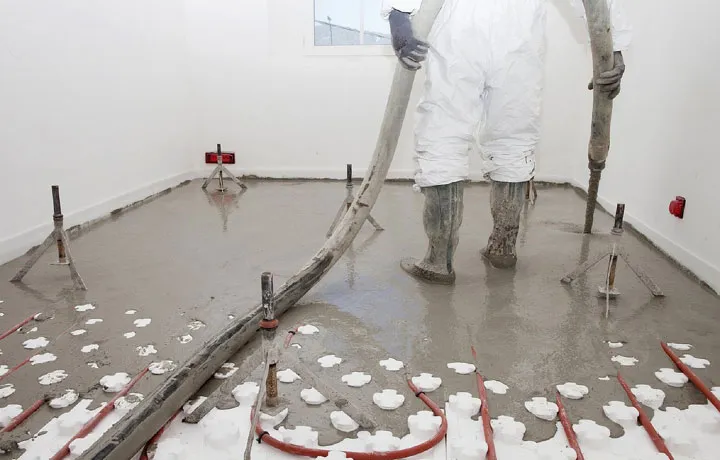

  Закончив укладку и подсоединение труб все заливают слоем 5-6см раствора

После того, как трубы уложены, их окончания заводят на стену возле коллекторного узла, закрепляют там специальными хомутами и подсоединяют к патрубкам подачи/обратки. Систему запитывают и выдерживают несколько суток. Желательно создать избыточное давление и подать высокую температуру (45-50оС, но не выше), чтобы все огрехи вылезли на стадии испытания. В таком виде (под давлением) оставить на сутки-двое. Если никаких повреждений нет, можно заливать все стяжкой. Об опрессовке и запуске водяного пола читайте тут.

у заливают на заполненной системе. Сначала выставляют маяки, так, чтобы сверху труб был слой бетона 5-6см. Затем заливают раствор и выравнивают его правилом. Бетон используют с мелкозернистым наполнителем. Марка 200. Выровняв стяжку, оставляют на 3-4 недели. Только после истечения этого срока можно укладывать напольное покрытие и начинать использовать комнату.

Теперь как сделать теплый пол от отопления вы знаете. Технология не самая простая, но и не самая сложная. Вполне можно справиться своими силами, без привлечения специалистов.

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются , термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Водяная конструкция

Устройство водяных полов потребует заливки двойной стяжки

Водяной тёплый пол в квартире имеет основные составляющие:

• финишное покрытие на полу;
• устройство для подачи и прокачки воды;
• крепежи для крепления составляющих;
• устройство для нагревания воды;
• трубы, по которым будет циркулировать нагретая вода.

Чаще всего для финишного покрытия для тёплых полов с водяной системой используют линолеум, ламинированное покрытие, паркет или кафель. Некоторые виды покрытий можно укладывать непосредственно на отопительные трубы, а другие необходимо защитить от пересыхания.

Например, укладывая ламинат, необходимо обязательно использовать подложку. Что касается линолеума, то в данном случае он должен быть высококачественным.

В противном случае при нагревании материала низкого качества будут выделяться вредные вещества, которые повредят здоровью обитателей.

Виды полов по способу обустройства

Поверх стяжки можно укладывать финишное покрытие

Водяные тёплые полы в квартире разделяется на несколько видов по способу их обустройства:

• полистирольные;
• деревянные;
• бетонные.

Наибольшее распространение получили водяные тёплые полы, которые обустраиваются бетонным способом. Используется всем известная и привычная стяжка из бетона. Процесс выполнения основывается на таких этапах:

• первоначально на поверхность укладывается теплоизоляция;
• следующий этап – обустройство арматурной сетки;
• трубы, которые используются для циркуляции по ним тёплой воды, раскладывают поверх арматурной сетки и в некоторых местах выполняют их крепление;
• производят заливку специального бетона, который используется для водяных тёплых полов.

Последний этап обеспечивает стяжку под финишный слой отделки. Стяжка должна полностью выровнять плоскость.

В деревянной основе устраиваются ложбинки для труб или же каналы, сделанные при помощи реек

При обустройстве полов деревянного типа отопительные трубы необходимо размещать непосредственно на лагах или рейках.

Если такой возможности нет, то необходимо дополнительно обеспечить модульные системы из доски ДСП.

В таких модулях заблаговременно подготовлены каналы для расположения труб. Между ними прокладывается утеплитель, например, минвата или полистирол. Затем трубы покрывают вспененной плёнкой или специализированным картоном.

Следует помнить, что поверх модулей располагаются алюминиевые пластины, которые впоследствии будут нагреваться и отдавать тепло.

Укладка на полистирольные плиты облегчает монтаж

Последовательность обустройства тёплого пола полистирольного вида состоит из таких этапов:

• обеспечение слоя изоляции;
• укладка полистирольных плит, в которых подготовлены специальные углубления для раскладки труб и установки алюминиевых пластин;
• обеспечение слоя, который отвечает за впитывание излишней влаги;
• укладка финишного покрытия.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

1. Параллельно;
2. Последовательно;
3. С организацией байпаса и без него;
4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Чем водяной пол лучше электрического

Электрическая система нагревания пола может первоначально показаться более экономичной, чем использования водяного теплоносителя. Однако, при длительной эксплуатации, теплые полы с водой, используемой в качестве теплоносителя выглядят более предпочтительно с экономической точки зрения. В длительной перспективе расходы на водяное отопление выглядят более предпочтительно, чем электрический обогрев. Немаловажным фактором, влияющим на выбор жидкостного теплого пола, является и то, что электрическое отопление может создавать неблагоприятные электромагнитные поля.

Обратите внимание!. Необходимо помнить, что систему обогреваемых полов с жидкостным носителем следует подключать именно к магистральным трубам водяного отопления

Не допускается ее интеграция в систему горячего водоснабжения.

Прежде всего, такой подход запрещен на законодательном уровне (за исключением строительства новостроек, где теплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС вызывает значительное охлаждение теплоносителя, то есть воды, что вряд ли понравится вашим соседям.

Преимущества теплого пола

Теплый пол  позволяет создать наиболее комфортный микроклимат в помещении. Например, при традиционном радиаторном отоплении теплый воздух образуется в радиусе 1,5-2 м. от радиатора, к тому же, тепло частично уходит на улицу, из-за перемещения больших масс воздуха образуются сквозняки.

Этих недостатков можно избежать при укладке теплого пола, который прогревает помещение равномерно, устраняя влажность, воздух не пересушивается и не образуется статическое напряжение, что уменьшает количество пыли. Когда тепло поднимается от пола к потолку, то это идеально соответствует физиологическим потребностям человека. Особенно удобно, когда в доме есть маленькие дети, они могут спокойно играть на полу и можно не опасаться за их здоровье.

Если теплый пол — основной источник тепла, то это улучшает дизайн помещения, позволяя более удобно и рационально использовать пространство, освободившееся от радиаторов.

Существуют следующие системы теплого пола: с водяным подогревом, электрические, пленочные.

Схема работы и подключения водяного теплого пола

Водяной теплый пол можно укладывать в частных домах, коттеджах с автономной системой отопления, где регулируются давление и температура. В квартирах с централизованной системой обязательно требуется согласование с управляющей компанией, ЖЭком, т.к. система подключается к общедомовой и вода, циркулируя по пластиковым трубам, теряет свою температуру на выходе. К соседям по стояку она будет доходить охлажденной, что является грубым нарушением их прав.

Электрический пол отличает более простой монтаж и обслуживание

Самый популярный и широко используемый — электрический теплый пол, он не требует никаких согласований. Принцип работы заключается в следующем: кабели нагревают цементную стяжку, которая отдает тепло, прогревая воздух. Достигнув заданной температуры, система отключается, когда пол начнет охлаждаться, то датчик температуры подаст сигнал, и система вновь начнет работать. Температуру можно регулировать с помощью терморегулятора, создавая оптимальные режимы, например, чтобы обогрев включался за несколько минут до прихода с работы, снижать температуру на ночь, можно менять режим на выходных и т.д. Единственный недостаток — большой расход электроэнергии, в районах, где стоимость электроэнергии высокая, он может быть затратным и экономически невыгодным. Нужно знать, что пол требуется поднимать минимум на 5 см.

По всей квартире укладывать теплый пол нецелесообразно, т.к. из-за стяжки образуется большая нагрузка на перекрытия и несущие опоры, самые оптимальные помещения — кухня, ванная, детская. Не рекомендуется укладывать теплый пол, если напольным покрытием будет паркет, т.к. дерево — плохой проводник тепла, он хорошо подходит при керамической плитке, линолеуме, ковролине.

Как сделать укладку труб по полу

• Подготовка основания – плиты перекрытия обрабатываются гидроизоляционными материалами. Предпочтительнее использовать специальную мастику, которая не даст влаге, в случае протечки просочиться к соседям.
• Укладка утеплителя – возможность выбора теплоизоляционного материала для укладки теплого водяного теплого пола в квартире ограничена. Высота потолков не дает возможности применения изоляции с большой толщиной.Оптимальным является устройство теплых водяных полов в многоквартирном доме с помощью полистирольных систем. Маты в данном случае играют роль утеплителя и основания для труб.
• Водяной контур – технология монтажа подразумевает использование методов укладки трубы «улитка» и «змейка».
• Финишный слой – полистирольные системы покрывают фанерой или гипсоволоконной плитой в два слоя. В качестве напольного покрытия можно использовать: керамическую плитку, линолеум, паркет, ламинат и т.д.

Срок службы водяного контура из ПВХ не превышает 50 лет. Категорически запрещается использовать трубы из черного металла, которые сгнивают в бетонном полу за несколько лет.

От чего подключить водяные полы

1. Полотенцесушитель – как правило, на стояк подается обратка отопления или горячее водоснабжение. Следовательно, температура нагрева, более щадящая около 35-50°С. Запитать от полотенцесушителя намного проще, особенно если учесть, что некоторые хозяева заменили эту часть стояка, установив отсекающие клапана, для возможного ремонта.
2. Подключение от системы центрального отопления в городской квартире – решение имеет несколько недостатков. Через теплообменник в квартире подается вода, нагретая до 70°С и выше. В результате, ходить по полу, запитанному от радиаторов, будет возможно, только в плотных тапочках с толстой подошвой. Для предотвращения перегрева пола устанавливается коллекторная группа.

Особенности монтажа и вероятные ошибки

• Самостоятельная врезка при независимом подключении от стояка. В трубе отопления постоянно находится теплоноситель. Жидкость сливают только во время проведения обслуживания системы на короткое время. Чтобы начать работы с центральным отоплением, необходимо получить разрешение, оплатить квитанцию и слить воду со стояка.
• Отсутствие возможности регулировать температуру пола. Если планируется запитывать водяной контур от центрального отопления, обязательно потребуется установить узел подмеса, регулирующий нагрев теплоносителя. В порядок укладки потребуется включить монтаж водяного коллектора.
• Отсутствие проекта теплого пола. Максимальная длина трубопровода не может превышать 70 п.м. Этого в лучшем случае хватит на 10 м². Потребуется заранее определить схему раскладки трубы, разделить помещение на зоны отопления.
• Использование комплектующих для тёплого пола и трубы разных производителей. Распространенная ошибка, приводящая к быстрой разгерметизации системы.

Необходимо подключать водяной контур таким образом, чтобы после его отключения теплоноситель продолжал циркулировать в центральной системе отопления.

Нужен ли теплый пол в квартире

Ответить на этот вопрос однозначно нельзя. У строительства системы теплого пола есть преимущества, имеются и недостатки.

Основным преимуществом является комфортность отопления. Нелегальное подключение позволяет использовать тепло для увеличения температуры в помещениях, не платить за это.

Но существуют и весомые недостатки:

1. При обнаружении нелегального подключения владельцу квартиры грозит крупный штраф, полы придется демонтировать.
2. При разгерметизации трубы зачастую приходится вскрывать значительные участки пола, снимать плинтуса, ламинат, плитку. Для ремонта открытых стояков радиаторного отопления этого не требуется, зачастую ремонт проводят работники управляющих компаний.
3. При засорении трубы невозможно определить место засора – придется полностью вскрывать все полы.
4. Истечение срока службы труб также требуется полный демонтаж существующей конструкции напольного отопления.
5. При проведении постоянных вскрышных работ возникнут серьезные разногласия с соседями из-за нарушения режима тишины.
6. Из-за низкого качества теплоносителя придется проводить частую чистку фильтра, порой ежедневно.
7. Стоимость материалов и работ по сооружению теплых полов значительно превосходит затраты на радиаторное отопление.
8. Необходимо размещать узлы циркуляции и смешения, а они не всегда гармонично вписываются в интерьер.

Водяные теплые полы – конфигурация отопления, предназначенная, прежде всего, для автономных индивидуальных систем. В централизованном отоплении квартиры неплохим аналогом обогрева «зон комфорта» — ванной, кухни, туалета – является электрический нагревательный кабель, мат и прочие разновидности изделий электрического нагрева пола.

Решение по строительству теплого пола, подключение его к централизованному отоплению – личное дело каждого владельца квартиры. Оно принимается после анализа всех факторов, описанных в нашей статье.

Рекомендуем прочитать:

Устройство водоснабжения частного дома из скважины

Устройство системы отопления теплыми полами

Выбор газового котла для отопления частного дома

Конвекторы водяного отопления

Экономное отопление дома

Современные методы очистки воды

Установка раковины в ванной комнате

Первый способ подключения водяного теплого пола в квартире

Можно ли обойти ограничения и всё же сделать теплый пол водяной в квартире? Конечно можно! Иначе не было бы смысла писать эту статью.

Водяной теплый пол в квартире можно подключить двумя способами. Рассмотрим их по порядку.

Первый способ.

Есть такая система, называемая «первичные — вторичные кольца»… (о ней я подробно расскажу в других материалах, а пока упрощённо: центральная система отопления – это как бы одно – первичное – кольцо, а ваш теплый пол – это другое – вторичное — кольцо).

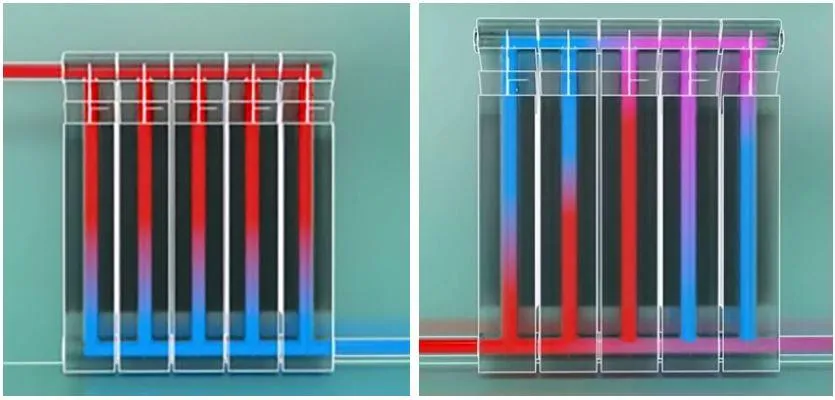

Предположим, у нас в доме радиаторная однотрубная система. Как можно подключить теплый пол?

На обратке, идущей от радиатора, по правилам «первичных – вторичных колец» делаем врезки:

Обратите внимание на расстояния между врезками и от перемычки на радиаторе до ближайшей к ней врезки. Эти размеры соблюдать обязательно! . На обеих врезках шаровые краны (1), а на обратке ещё и обратный клапан (2), обеспечивающий одностороннее движение теплоносителя в «кольце» теплого пола

На обеих врезках шаровые краны (1), а на обратке ещё и обратный клапан (2), обеспечивающий одностороннее движение теплоносителя в «кольце» теплого пола.

Дальше стоит с трехходовым клапаном и циркуляционным насосом.

При таком подключении в ваш теплый пол заходит только часть теплоносителя из общей системы отопления, и не создаётся сопротивления, способного «посадить» давление в стояке.

Сложность такого подключение не в самом подключении, а в том, чтобы доказать конторским баранам, что вы не верблюд и не террорист, а всё сделали правильно, и ваш теплый пол никому не мешает. При этом ещё и соседи могут на вас смотреть косо, хоть вы им и не мешаете… впрочем, адекватные соседи тоже бывают, да и вам не обязательно звонить «на всю ивановскую» об особенностях своего отопления.

Нюансы, о которых необходимо помнить

• Первое, на что нужно обратить внимание при подключении водяного теплого пола в центральной СО – это на материал, из которого изготовлен змеевик. Все дело ТВ том, что для разводки отопления в полу в квартире и изготовления непосредственно змеевика, как правило, используются пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в центральной тепломагистрали может находиться в пределах 70 до 90°С. Разумеется, при подключении контура теплого пола к центральному отоплению напрямую, протечка и дорогостоящий ремонт обеспечены.

• Второе. В интернете представлено достаточно большое количество монтажных схем водяных теплых полов в квартире, которые, теоретически не приводят к дестабилизации СО дома. Одна из них представлена ниже.

  По заявлениям специалистов-теплотехников, основная проблема водяных теплых полов в том, что в СО дома возвращается теплоноситель слишком низкой температуры, что влияет на отопление смежных по стояку квартир. В представленной выше схеме данное влияние минимизировано, за счет контроля за температурой обратки трехходовым клапаном (К2) с термостатическим механизмом. Данный механизм настраивается на максимальную температуру. Для регулировки температуры контура змеевика в схему включен балансирующий клапан К1.

  Важно! Следует понимать, что большинство данных схем не законны и тянут за собой серьезные штрафные санкции, плюс принудительный демонтаж оборудования, что выливается в дополнительную «копеечку». .

• Третье. Очень важен точный расчет, который может сделать только опытный теплотехник.

Вопросы бюрократии и законности

Перед тем, как сделать полы в квартире своими руками, необходимо получить разрешение в соответствующих органах. Это необходимо по ряду причин:

1. Прочность перекрытий. Пол в каждой квартире рассчитан на определенную нагрузку, и дополнительный вес, который даст, к примеру. Водяной пол, может повысить риск возникновения аварийной ситуации.
2. Допустимость подсоединения. Если речь идет о центральном отоплении, то установка пола значительно ослабит давление в стояке даже если будет использоваться вспомогательный насос – весь дом рискует недополучать тепло. Электрическая сеть также может не выдержать напряжения.
3. Учет расходов. Перед тем, как проводить монтаж теплого пола в квартире, может потребоваться установка счетчиков.

Относительно водяного пола наибольшие шансы получить разрешение на установку имеют квартиры в новостройках, расположенные на верхнем этаже (при нижней подаче) или на нижнем (если подача верхняя). Это обусловлено соображениями экономии.

Если же планируемые теплые полы в квартире электрические, то единственной преградой может стать слабая проводка.

В любом случае, рекомендуется не нарушать закон, так как если собственник в своей квартире установил теплый пол без согласования, то это рассматривается как правонарушение.

Такое действие приравнивается к несанкционированной перепланировке. Штраф за теплый пол в квартире негативно отразиться на финансовом состоянии.

Указания по монтажу теплых полов

Если вы утрясли все вопросы, касающиеся укладки «пирога» и выбора схемы подключения, можно переходить к заливке нагревательных плит. Для начала выясните необходимую тепловую мощность контуров, диаметр и расстояние между трубами, пользуясь нашей инструкцией.

Перед монтажом выровняйте поверхность и тщательно уберите мусор. При устройстве стяжки на грунте подготовьте утрамбованную песчаную подушку или подбетонку толщиной 4 см. Технология заливки монолитного теплого пола выглядит так:

1. Выполните гидроизоляцию из полотен пленки, раскладываемых по всей площади комнаты с нахлестом 100—150 мм. Стыки качественно проклейте скотчем, по краям сделайте напуски на стены высотой до уровня будущего чистого пола.
2. Нижнюю часть стен, контактирующую со стяжкой, оклейте демпферной лентой по всему периметру, как показано на фото. Напуск гидроизоляционной пленки должен остаться сверху полосы.

   К стенам клеится демпферная полоса, а между монолитами устраивается деформационный шов

3. Плотно уложите теплоизоляционные плиты впритык друг к другу. Раскатывая бухту и выпрямляя трубу, разложите петли греющих контуров с нужным шагом. Фиксация трубопровода к утеплителю производится пластиковыми скобами с интервалом 35—40 см.
4. Выведите концы петель к месту подключения – коллектору или магистралям радиаторного отопления. Перед окончательной сборкой схемы контур заполните водой, выгоните воздух и проверьте герметичность давлением 3—4 Бар.

Примечание. Если предполагается заливать тонкую стяжку (6 см), сверху полистирольных плит постелите армирующую сетку. Внутри будущего монолита трубы не соединяйте – кладите только цельные, без стыков.

Оставив петли наполненными водой (чтобы не всплывали и не сминались под весом бетона), сделайте цементно-песчаный раствор из готовой сухой смеси для полов и залейте стяжку. Продолжайте работы спустя примерно 4 недели – столько требуется для полного затвердевания. Технология без цементной стяжки подробно описывается в другой нашей публикации.

Рекомендации по установке системы своими руками

Монтаж водяного контура можно произвести собственноручно, для этого нужно лишь учесть несколько рекомендаций и четко следовать инструкции.

1. В первую очередь необходимо снять старую отделку (если таковая имеется) и очистить пол до бетонной стяжки. Новое покрытие будет на 6-7 см выше, что нужно учесть владельцам комнат с невысокими потолками.

2. Если вы обустраиваете отопление в ванной, то для того, чтобы уложить теплый пол под плитку (водяной) своими руками, вам необходимо полностью демонтировать стяжку.

3. Если в помещении установлены металлические трубы, их необходимо заменить на пластиковые, чтобы в местах соединения не появлялась ржавчина. Если контур монтируется в систему стационарного отопления, трубы менять не нужно.

4. Чтобы защитить пол от протечки, на нем следует расположить надежную гидроизоляцию. Для этих целей используется специальная мастика, которая после застывания не дает влаге просочиться к соседям.

5. Далее монтируется утеплитель. Материал располагается отражающим покрытием наружу, а швы между листами проклеиваются скотчем. Поверх утеплителя можно уложить дополнительный слой гидроизоляции. Это позволит уменьшить риск протекания воды.

6. По всему периметру помещения (по краям утеплительного материала) следует проклеить После этого укладываются маты для монтажа теплых полов.

7. Поверх матов монтируются трубы (выбранным способом). Расстояние между витками трубы должно составлять не менее 30 см. У основания труба фиксируется при помощи специальных зажимов или скоб (из прочной проволоки), которые втыкаются в утеплитель. Если вы приобрели специальные маты с выемками под трубы, эту процедуру делать не нужно.

8. Оба края трубы подводятся к месту, где будет располагаться коллектор для пола. С его помощью систему подключают к основному отоплению либо делают выход на котел.

9. После сборки системы в нее закачивают воду и проверяют, создав максимальное давление. Это делается для выявления протечек и устранения дефектов.

Чтобы снизить расходы на обустройство водяного контура, в местах, где будет располагаться мебель, трубы можно не прокладывать.

Технология укладки электрического теплого пола в квартире

Технология укладки довольно проста, и выполнить ее сможет каждый, нужно только соблюдать определенные правила. Сначала готовится основание, удаляется старое напольное покрытие, при необходимости . В том месте стены, где будет установлен терморегулятор, перфоратором делается штроба для подводки кабелей. На высохшую стяжку можно для гидроизоляции, во избежание образования конденсата, уложить полиэтиленовую пленку. Далее укладывается теплоизоляция, можно использовать минеральную стекловату или более современный материал — пенофол, одна сторона которого покрыта фольгой, при укладке фольга должна быть вверху. Поверх теплоизоляции укладывается армирующая сетка, задача которой — придать прочность цементной смеси, которая будет укладываться сверху и исключить соприкосновение кабелей с теплоизоляцией.

Укладка теплого пола и выравнивание бетонной стяжкой

Затем приступают к укладке кабеля, укладывать можно разными способами: змейкой, спиралью, параллельным способом. Обычный шаг составляет 20-25 см, необходимо отступать от стены 5 см и не менее 10 см от радиаторов. В тех местах, где будет стоять мебель, кабель можно не укладывать. Монтаж производится с помощью монтажной ленты, прикрепляемой к полу дюбелями, она помогает избежать перегибов. Специальный термодатчик, без которого невозможна работа системы, устанавливается в пластиковую трубку, чтобы можно было произвести его замену без вскрытия цементной стяжки. Трубка укладывается между кабелями и крепится монтажной лентой. Обязательно проверяется правильность укладки, чтобы проверить надежность соединения, при помощи специального тестера проверяется сопротивление кабеля, оно не должно превышать допустимую норму. Недопустимо соприкосновение и перекрещивание кабелей, иначе произойдет короткое замыкание, а при ремонте нужно вскрывать все покрытие и демонтировать цементный слой.

После проверки делается стяжка толщиной 3-4 см. Заливают раствор очень аккуратно, следя, чтобы не образовывались пустоты и пузырьки, что приведет к выходу из строя кабеля из-за перегрева. Для стяжки используют только специальные смеси, предназначенные для теплых полов, обычные могут быстро потрескаться из за нагрева и придут в негодность. Только после полного высыхания, через 4-5 дней можно производить финишную укладку напольного покрытия, а саму систему включать только спустя 3-4 недели. Сырая стяжка может вызвать замыкание, произойдет неравномерное высыхание, образуются трещины и пустоты.

Установка водяных полов

Выполнение работ по монтажу тёплых полов абсолютно не вызывает затруднений. Может справиться даже дилетант. Главное изучить тщательно инструкции и неукоснительно следовать алгоритму. Подробнее о монтаже водяных нагревателей смотрите в этом видео:

Итак, водяной пол в квартире обустраивается с учётом таких нюансов:

1. Демонтаж старого покрытия и очистка поверхности от лишних предметов, грязи и пыли.

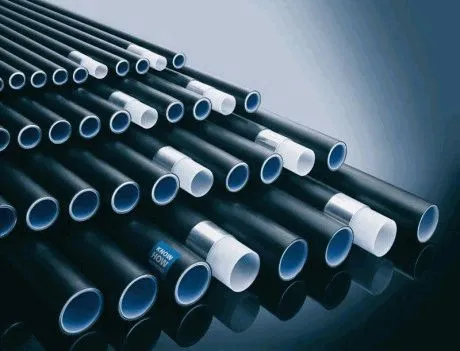

   Наиболее популярны трубы из сшитого полиэтилена

2. В помещениях с повышенной влагой, например, в ванной лучше всего избавиться от старой стяжки и обустроить новую.

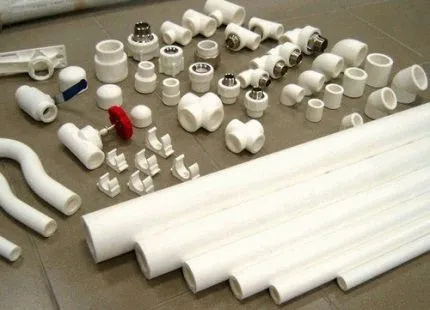

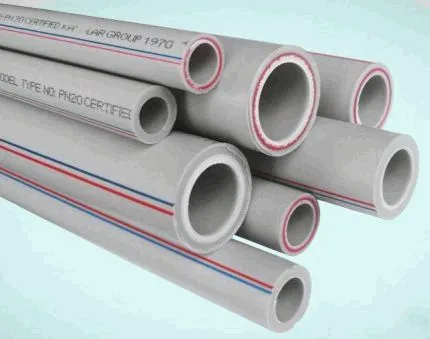

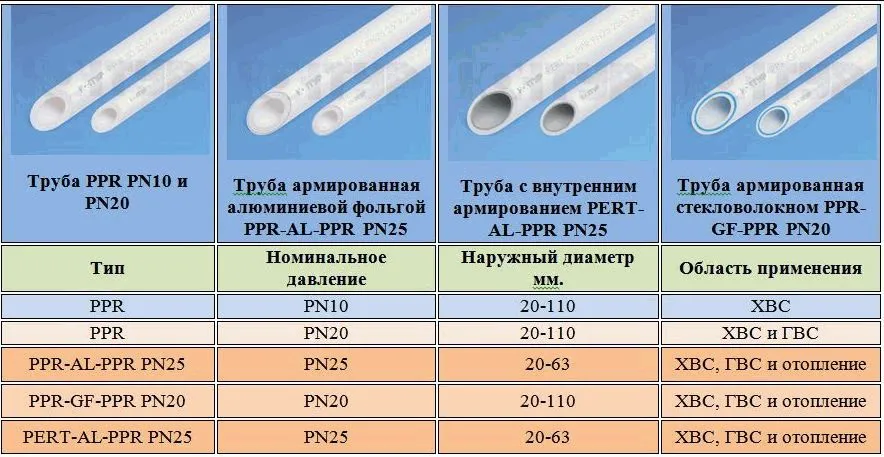

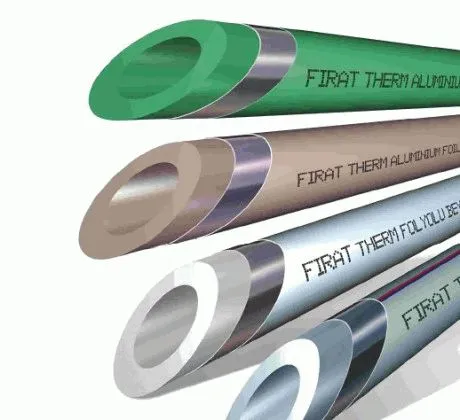

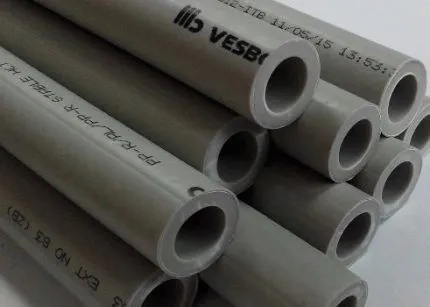

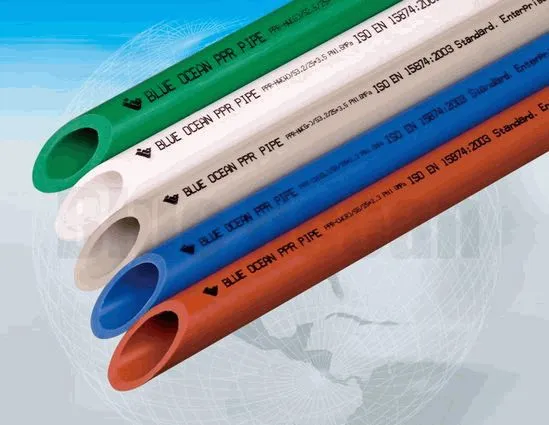

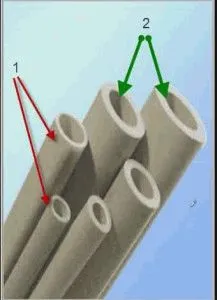

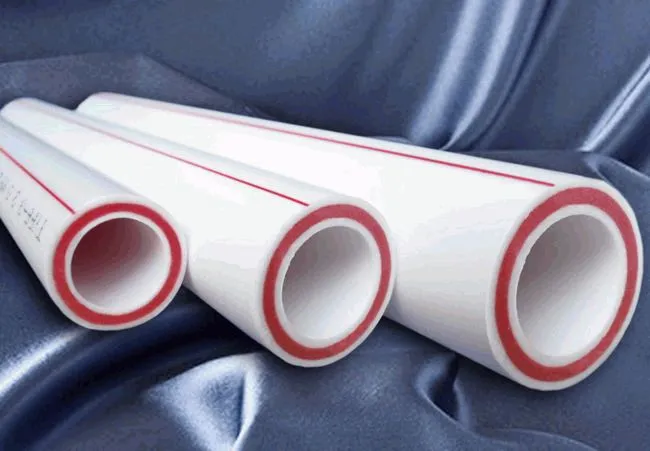

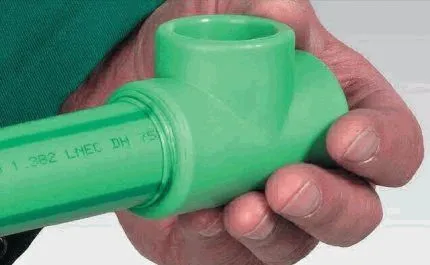

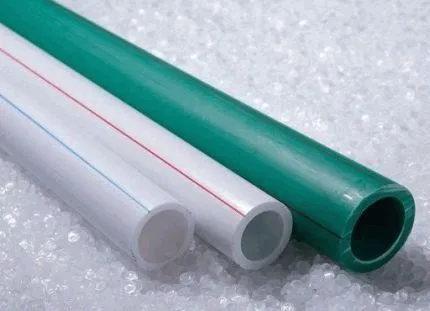

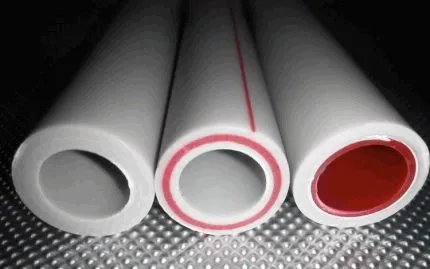

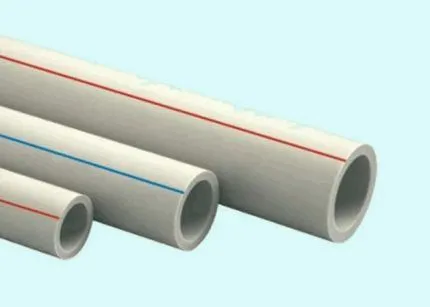

3. Для обустройства системы используются пропиленовые трубы, особенно в местах подсоединения кранов и других элементов.
4. Тщательно продумываем место соединения с системой отопления.

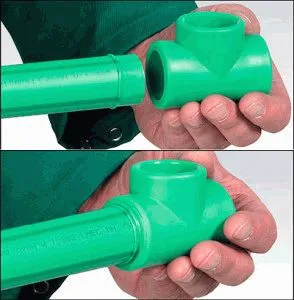

5. Желательно к крану подключить тройник. В таком случае можно к свободным патрубкам шланги, если возникла необходимость пользования горячей водой.

Учитываем, что новые полы поднимутся по высоте около 7 см.

Обеспечение защиты

Перед заливкой стяжки проверьте систему на герметичность

Как правильно сделать тёплый пол в квартире? Для защиты от возникновения протечек обеспечиваем надёжную гидроизоляцию. Для этого первоначально застилают качественную плёнку.

Например, гидроизоляционный материал типа PS или PE. Первая предоставляет собой специальные плиты, а вторая является рулонным материалом.

Приступаем к обустройству стяжки. Для этого необходимо закупить необходимую смесь, которую потом соединяют с водой, и полученный раствор наносят на подготовленную поверхность.

Не забываем проверять горизонтальный уровень.

При укладке водяного контура обходите те места, где будет стоять крупная мебель

После того, как стяжка выполнена, начинаем размещать трубы. Рекомендуется заблаговременно разметить раскладку на схеме, чтобы правильно выполнить закупку материала.

Непосредственно при укладке следует придерживаться основных требований:

• Нельзя укладывать трубы в местах, где будет размещаться мебель.
• Соблюдаем расстояние между трубами. Оно должно быть не менее 40 см. Также соблюдаем интервал от стен – 25 см.
• Под окнами труба должна присоединяться непосредственно к стояку.

Непосредственно на трубы рекомендуется уложить фольгированные плиты. Это поможет увеличить теплоотдачу. Чаще всего используется утеплитель, который имеет слой из фольги. О том, как изолировать пол от протечек, смотрите в этом видео:

Что касается труб, то лучше использовать металлопластиковые трубы без наличия швов с диаметральным сечением 20 или 25 мм. Рассчитать правильное количество трубы помогут данные, представленные в таблице.

Обращаем внимание на то, что для подключения тёплых полов непосредственно к теплосети производить самостоятельно запрещается. Данную процедуру необходимо согласовывать в соответствующих службах

Водяной пол преимущества, недостатки монтаж

Водяные полы с подогревом в квартире – это качественный источник тепла, который обеспечит прогрев всего помещения или жилплощади.

Такая система присоединяется к центральному отоплению или же к котлу (если речь идет об автономном обогреве).

Среди преимуществ можно отметить:

1. Долгий срок эксплуатации. При условии правильного монтажа и качественных труб – свыше 50 лет безаварийной службы.
2. Компенсация выхолаживания. Обогрев стены в квартире теплыми полами, уложенными особым образом, позволит избежать разницы температур.
3. Мягкий прогрев. В отличие от других видов, помещение нагревается постепенно.

Схематическое изображение распределения температуры

Установка теплых полов в квартире, тем не менее, будет сопровождаться рядом трудностей:

• улаживанием юридических и документационных вопросов;
• долгими подготовительными работами;
• подбором труб с учетом особенностей эксплуатации.

Наиболее проблематичным является получение разрешения на монтаж водяного пола. Данный вопрос будет рассмотрен в конце в отдельном разделе, так как касается не только данного вида.

Сам процесс монтажа состоит из нескольких этапов:

1. Предварительный. Подготовка поверхности, её выравнивание.
2. Основной. Прокладка труб, установка оборудования.
3. Завершающий. Заливка финальной стяжкой, укладывание напольного покрытия.

Во время предварительных работ наиболее важным является выравнивание полов. Чаще всего применяется специальный самовыравнивающийся раствор.

Крайне важно проследить, чтобы перед тем, как делать теплые полы в квартире, поверхность не была наклонной – это значительно затруднит функционирование системы. . Поверх застывшей стяжки прокладывается теплоизоляция:

Поверх застывшей стяжки прокладывается теплоизоляция:

• рулонные фольгированные утеплители;
• маты из пенополистерола;
• жидкие застывающие смеси с теплоизолирующим эффектом.

Она необходима для того, чтобы повысить эффективность теплоотдачи, а также, чтобы соседи не жаловались на теплый потолок.

Перед тем, как устанавливать теплые полы в квартире, прокладывается фиксирующий слой – именно на нем будет закреплена труба. Для этих целей можно использовать:

• фиксирующие скобы;
• монтажную сетку;
• профильный мат.

Чаще всего применяют второй вариант, так как он доступен, прост в монтаже, и при этом значительно упрощает прокладывание труб. Однако, в последнее время набирает популярность и третий вариант.

Заливка финальной стяжки поверх профильного мата

Такой эффект обусловлен не только постепенным удешевлением материала, из которого он изготовлен, но и:

• отсутствием необходимости в прокладывании теплоизоляции;
• удобством;
• многофункциональностью.

Под последним понимается возможность как прокладывать трубы в специальных углублениях мата, так и использовать его рельеф для укладки теплопроводящих пластин.

Использование теплопроводных пластин для укладки

Эти пластины – ещё один способ, как подвести подогрев полов в квартиру и повысить его эффективность. Они устанавливаются или на профильные маты, или на выровненные деревянные конструкции, а в специальный желоб посредине укладывается труба. Пластина нагревается от неё и равномерно распределяет тепло по всему напольному покрытию.

Далее идет монтаж смесителей, фильтров, термостатов и прочего необходимого оборудования. После проверки работоспособности системы, она заливается финальной стяжкой.

Важно отметить, что для водяных полов рекомендуются металлопластиковые или сшитые из пластика трубы.

Особенности обустройства электрического и инфракрасного пола

Электрический теплый пол тоже часто используется в ванной, если есть необходимость укладывать плитку. Итак, в этом случае процесс предусматривает такую последовательность работ:

• Заливка черновой стяжки, при помощи которой производится выравнивание основания.
• Укладка теплоизоляционного материала с отражающим слоем.
• Монтаж армирующей сетки. Именно к ней будет крепиться кабель.
• Монтаж нагревательного кабеля. Учтите, что для его фиксации не следует использовать металлические хомуты. Раскладывать кабель надо точно по нарисованной ранее схеме.

• Монтаж терморегулятора. При этом учтите, что он должен располагаться на высоте около 0,8-1 м от пола.
• Проверочный запуск системы. На этом этапе проверяется сопротивление конструкции. При возможности необходимо отыскать очаги, в которых происходит замыкание. Если их нет, можно продолжать работу.
• Заливка стяжки. В этом случае ее толщина составляет не менее 5 см.
• Дополнительная проверка работоспособности. То есть вам снова нужно измерить сопротивление в системе.

Не должна иметь пустот. Кроме того, ее следует укрепить фиброволокном. Только в этом случае вы сможете избежать ее последующего разрушения под воздействием перепада температур.

Монтируется быстрее всего. Его отличительной особенностью считается отсутствие необходимости в обустройстве стяжки. То есть плитку можно укладывать прямо на пленку. Такой теплый пол нужно просто расстелить согласно схеме. Надо учитывать, что нагревательные элементы не должны в конечном итоге находиться под тяжелыми предметами мебели. В противном случае произойдет локальный перегрев, и теплый пол выйдет из строя.

Инфракрасную систему важно правильно подключить и заизолировать. Также следует позаботиться о верном монтаже датчика и терморегулятора

После проверки работоспособности конструкции можно укладывать плитку.

Вот и все особенности обустройства теплых полов в ванной комнате. Будьте внимательны при монтаже. Оставляйте свои комментарии к статье и напоследок, видео о технологии укладки нагревательных матов:

За последние годы технология отопления для пола стала популярной и в обычных городских квартирах. Теплый пол от полотенцесушителя – это бюджетный вариант устройства обогрева, который применяется в тех случаях, когда установка котла по каким-либо причинам невозможна.

Схема подключения полотенцесушителя к центральной системе отопления имеет ряд разновидностей, именно от существующей схемы и нужно отталкиваться при монтаже. В некоторых многоквартирных домах полотенцесушители запитаны от «обратки» системы отопления. Такой вариант подразумевает достаточно низкую температуру в стояке и полотенцесушителе, а в летнее время, в периоды отключения отопления, труба остывает совсем. От идеи монтажа в таких домах лучше отказаться, система не будет правильно функционировать.

Другой вариант – это питание полотенцесушителя от горячей воды в ванной. В этом случае схема отопления будет работать намного эффективнее, но при этом нужно правильно рассчитать сечение трубы, замерить площадь и правильно подключить сам водяной пол. Металлопластиковая труба должна быть меньшего диаметра, чем стояк, чаще всего является D16. Водяной пол требует особого внимания при монтаже, особенно если установку производить своими руками.

Способы подключения теплого пола своими руками достаточно просты, через основной стояк горячей воды производится дополнительная врезка на контур теплого пола. Труба уходит в пол и возвращается в полотенцесушитель. В стояк врезается регулировочный кран, которым можно дозировать подачу горячей воды по стояку напрямую. Основной поток предполагается через контур пола в комнате.

Монтируется труба пола на подложку, радиусы загиба должны быть минимальны, чтобы сопротивление потоку не было критичным. Такой пол в ванной будет работать только при хорошем давлении в трубах.

Для подключения нескольких контуров теплого пола к системе горячего водоснабжения используют коллектор, через него можно регулировать подачу горячей воды на каждый контур отдельно, иногда систему дополняют насосом для циркуляции, но такие варианты могут быть рентабельны лишь в больших квартирах и использовании не в одной комнате.

Основные преимущества системы:

• экономичность в использовании;
• долговечность при правильном монтаже.

Заключение

Целесообразнее всего устанавливать в квартире электрический теплый пол, за это говорит их универсальность (применение как в новостройках, так и на объектах вторичного жилья), процесс монтажа(установка водяных полов, требует особенной тщательности, ведь трубы заливаются бетоном на долгие годы, в то время как монтаж электрических полов и проще, и быстрее), санкции коммунальщиков(необходимо ставить в известность все необходимые службы, ведь Ваши водяные полы могут доставить много проблем Вашим соседям) и низкие эксплуатационные затраты (при правильном монтаже такой вид обогрева не опустошит Ваш кошелек).

Tp09.ru

Какой теплый пол лучше на кухне?

При выборе теплого пола для кухни стоит учитывать несколько факторов, таких как удобство эксплуатации, эффективность нагрева, стоимость и прочность материалов. Некоторые из наиболее распространенных типов теплых полов, которые могут быть подходящими для кухни, включают в себя:

1. Теплый пол с подогревом водой: Такой тип теплого пола подходит для кухни, так как он может обеспечивать равномерный нагрев и долговечность. Подогрев водой осуществляется через трубы, которые проложены под напольным покрытием. Это позволяет быстро нагреть пол и поддерживать оптимальную температуру в кухне. Однако установка такой системы требует дополнительных затрат на инженерную подготовку и монтаж, поэтому это может быть более дорогостоящим вариантом.

2. Теплый пол с подогревом электричеством: Такой тип теплого пола является более доступным и легче устанавливается, чем системы с подогревом водой. Электрический теплый пол может быть установлен под практически любым типом напольного покрытия, включая керамическую плитку, ламинат и паркет. Он также может обеспечивать равномерный нагрев и регулируемую температуру, но может потреблять больше электроэнергии, что может увеличить расходы на электричество.

3. Инфракрасный теплый пол: Этот тип теплого пола использует инфракрасную технологию для обогрева кухни. Он может быть установлен под любым типом напольного покрытия и обеспечивает быстрый и эффективный нагрев. Он также является более экономичным в использовании, чем традиционные электрические теплые полы. Однако инфракрасные теплые полы могут быть более дорогими при установке.

Каждый тип теплого пола имеет свои преимущества и недостатки, поэтому важно выбрать тот, который наилучшим образом соответствует вашим потр

ребностям и требованиям. Кроме того, необходимо учитывать, что теплый пол может потребовать дополнительных инженерных работ при установке, таких как усиление стяжки и установка дополнительных утеплителей.

Кроме выбора подходящего типа теплого пола, при установке теплого пола на кухне стоит учесть следующие факторы:

1. Стойкость к механическим повреждениям: Кухня может быть местом повышенной нагрузки на пол, поэтому материалы для теплого пола должны быть достаточно прочными и устойчивыми к механическим повреждениям.

2. Водонепроницаемость: Кухня может быть местом повышенной влажности, поэтому материалы для теплого пола должны быть устойчивыми к воде и влаге.

3. Удобство уборки: Кухня может быстро становиться грязной, поэтому теплый пол должен быть легко очищаемым и удобным в уходе.

В целом, выбор теплого пола для кухни зависит от индивидуальных предпочтений и требований, но стоит обратить внимание на теплый пол с подогревом водой или электричеством, так как они являются наиболее распространенными и эффективными типами теплых полов.
