Сложно представить комфортное проживание без ежедневного водоснабжения. Для создания системы подачи воды пользуются различными материалами. В нашей статье речь пойдет об особенностях монтажа водопровода из полипропилена.

Характеристики полипропилена для труб

Еще совсем недавно водопроводные линии тянулись из стальных труб. Сейчас более практичным решением является использование изделий из пластика. Один из них — это полипропиленовые трубы. Ними можно воспользоваться и при прокладке новых линий, и при присоединении к старому водопроводу.

Огромный спрос на полипропилен обусловлен его положительными свойствами:

  • абсолютной экологичностью;
  • небольшим весом (это немаловажно при транспортировке и монтаже материала);
  • высокой устойчивостью к агрессивной среде;
  • неподверженностью коррозии;
  • продолжительным эксплуатационным периодом (до 50 лет);
  • наилучшей герметичностью соединений (среди пластиковых аналогов);
  • отличным звукопоглощением (передвигающейся воды в трубе совсем не слышно);
  • низким гидравлическим сопротивлением;
  • наличие широкого ассортимента комплектующих изделий;
  • возможность скрытой прокладки труб;
  • простота осуществления монтажных работ.
Водопровод из полипропилена своими руками: монтаж системы из пластиковых труб. Преимущества, инструкция, полезные советы.. Особенности монтажа водопровода из полипропилена. Нюансы устройства водопровода из полипропиленовых труб.

Единственный нюанс заключается в том, что придется воспользоваться специальным паяльником с насадками соответствующего размера. Без него невозможно осуществить качественную пайку полипропилена.

Разновидности полипропиленовых труб

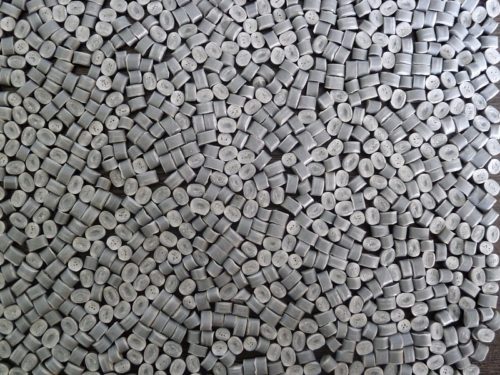

В основе особенностей ассортимента полипропиленовых труб лежит технология их изготовления. Полипропилен является пластмассой, которая получается в результате крекинга нефтепродуктов и газа пропилена. Реакции полимеризации происходит под высоким давлением с использованием катализатора.

Для водопроводной сети производятся два вида труб из полипропилена:

  • однослойные;
  • многослойные.

Однослойный материал предназначен для холодной воды. Трубы из нескольких слоев предназначены для транспортировки горячей воды. Их отличительная особенность — наличие дополнительного материала (стекловолокна, полиэтилена или фольги) между слоями полипропилена.

При приобретении труб следует обратить внимание на маркировку изделий. Существует две маркировки водопроводных труб.

Первая маркировка:

  • РР-Н — для холодной воды;
  • РР-В — также для холодной воды (главное отличие — повышенная устойчивость к механическим нагрузкам);
  • РР-R — для водопроводной системы с холодной и горячей водой;
  • РРs — для транспортировки опасных веществ.
Водопровод из полипропилена своими руками: монтаж системы из пластиковых труб. Преимущества, инструкция, полезные советы.. Особенности монтажа водопровода из полипропилена. Нюансы устройства водопровода из полипропиленовых труб.

Вторая маркировка:

  • РN10 — для холодной воды с температурой до +20ºС;
  • РN16 — для холодной и горячей воды с температурой до +60ºС;
  • РN20 — для холодной и горячей воды с температурой до +80ºС;
  • РN25 (армированы алюминиевой фольгой) — для холодной и горячей воды с температурой до +95ºС.

При выборе труб учитывают внутренние и внешние размеры. Диаметр может быть в миллиметрах или дюймах. Внешний диаметр изделий составляет 1,6-50 см, длина 2-5 м. В зависимости от диаметра труб будут подбираться насадки паяльника.

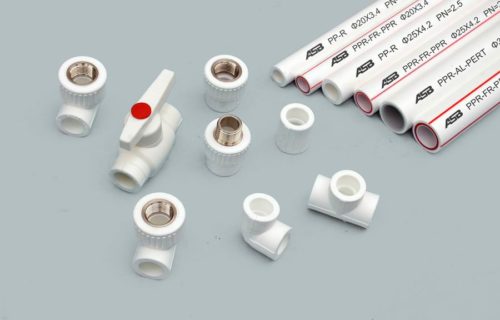

Комплектующие изделия для полипропиленовых труб

Ассортимент комплектующих для труб из полипропилена отличается разнообразием. Все детали имеют различные размеры и форму. Рекомендуется, чтобы фирма-производитель труб и комплектующих к ним была одной и той же.

Основными комплектующими являются:

  • муфты;
  • переходники;
  • уголки;
  • крестовины и тройники;
  • обводы.

Муфты для труб из полипропилена являются элементом, который соединяет две соседние трубы. По этой причине внутренний диаметр муфты должен совпадать с размерами трубы.

По форме переходники схожи с муфтами. Отличительная особенность — противоположные концы с разным внутренним сечением. Основным предназначением переходников является соединение труб разного размера. У переходников для труб из полипропилена может быть резьба (как внешняя, так и внутренняя).

Водопровод из полипропилена своими руками: монтаж системы из пластиковых труб. Преимущества, инструкция, полезные советы.. Особенности монтажа водопровода из полипропилена. Нюансы устройства водопровода из полипропиленовых труб.

Уголки для труб из полипропилена используются в местах поворотов водопроводной сети. Концы этих комплектующих могут иметь как отверстия, так и внешнюю или внутреннюю резьбу. Уголки могут быть одинарными или двойными.

Предназначение крестовин и тройников для труб из полипропилена — одновременное соединение 3-4 труб. Комплектующие бывают разного размера, с резьбой и без нее, под различные виды труб.

При наличии у водопроводной сети препятствий на пути применяются обводы для труб из полипропилена. Они представляют собой изгиб из пластика. При укладке отводов следует придерживаться двух основных правила:

  1. Расстояние от труб до стены должно быть минимальным.
  2. Соседние к отводу трубы должны быть прямыми.

Помимо этих основных комплектующих, для качественного устройства водопровода необходимо приобрести:

  • шаровые краны;
  • заглушки (для перекрытия неиспользуемых ответвлений);
  • хомуты (для фиксации труб к стене).

Подготовительный этап монтажа полипропиленовых труб

На стартовом этапе возникает вопрос, с чего начать монтаж труб из полипропилена. Специалисты рекомендуют сначала составить план-схему будущего водопровода с указанием всех потребителей. Следует определить наиболее оптимальное расположение всей сантехники и бытовых приборов.

Сразу же необходимо определиться с типом разводки, которая бывает 2 видов:

  • последовательной;
  • коллекторной.
Водопровод из полипропилена своими руками: монтаж системы из пластиковых труб. Преимущества, инструкция, полезные советы.. Особенности монтажа водопровода из полипропилена. Нюансы устройства водопровода из полипропиленовых труб.

Первый тип разводки предусматривает последовательное подключение всех потребителей воды. Преимуществом данной технологии является использование минимального количества труб и комплектующих. Недостаток — различный напор воды (чем дальше от начальной точки водоснабжения, тем хуже напор).

При коллекторной разводке устанавливается распределительный узел, распределяющий водные потоки и направляющий воду к определенной точке водозабора. Преимущество этого способа — одинаковое давление во всей системе водоснабжения, недостаток — создание отдельной ветки для каждого потребителя (это увеличит количество расходного материала).

На первоначальной стадии выбирается способ укладки труб. Он может быть как скрытым, так и открытым. Естественно, что первый вариант является более эстетичным. Приобретение труб и комплектующих осуществляется с небольшим запасом.

При проектировании необходимо по возможности сократить длину нового водопровода и сделать минимальным количество поворотов и стыков. Это обусловлено тем, что именно в этих местах существует большая вероятность возникновения протечки. Более того, наличие большое числа поворотов приводит к снижению напора в системе водоснабжения.

Монтажные работы по прокладке труб из полипропилена

Прокладка водопроводной линии начинается с мест, где будут подключаться потребители. В этих местах монтируются переходники с резьбой и шаровые краны для отключения сантехники от общей системы в случае проведения ремонтных работ.

В зависимости от вида разводки от потребителей тянутся трубы к коллектору или следующему потребителю. При выполнении монтажных работ расстояние между трубой и стеной должно превышать 2 см. Шаг ввинчивания хомутов составляет 1-1,5 м (помимо этого, хомуты крепятся в каждом углу и на поворотах).

Водопровод из полипропилена своими руками: монтаж системы из пластиковых труб. Преимущества, инструкция, полезные советы.. Особенности монтажа водопровода из полипропилена. Нюансы устройства водопровода из полипропиленовых труб.

Особое внимание уделяется прокладке трубопровода через стены и перегородки. Труба обязательно укладывается в специальный стакан, который выступает в качестве защитного барьера от механической нагрузки. Рекомендуется, чтобы сквозь стену проходило минимальное количество труб (лучше всего одна). При наличии сливных кранов монтаж труб осуществляется с небольшим уклоном в их сторону.

Каждую ветку труб соединяют с коллектором с обязательным монтажом запорных элементов. После чего все собирается в одну систему.

Автономная система водоснабжения состоит из таких элементов;

  • начальная точка врезки — колодец, скважина или прочий источник водозабора;
  • счетчики учета воды;
  • водопроводная линия в траншее на улице (в северных регионах ее рекомендуют утеплить);
  • вход трубы в частный дом;
  • фильтр грубой очистки (монтируется с внутренней стороны дома);
  • дополнительные фильтры перед сантехникой и бытовыми приборами (при необходимости, но обязательно перед стиральной машиной и смесителем на кухне).

Для транспортировки теплой воды на кухню после фильтра монтируется тройник, который предназначен для распределения воды по двум веткам: горячей и холодной. Труба, по которой поступает холодная вода, соединяется со «своим» коллектором. Ветка с горячей водой должна быть подключена к бойлеру.

Нюансы соединения полипропиленовых труб

Теперь о том, как соединить полипропиленовые трубы. Для этих целей используется специальный паяльник с насадками.

Процесс пайки труб предполагает выполнение следующих действий:

  • делаются замеры труб, которые будут соединяться;
  • трубы разрезаются специальными ножницами;
  • на паяльник монтируются насадки необходимого размера (должны соответствовать диаметру труб);
  • паяльник нагревается до температуры 250-270ºС;
  • труба и фитинг одеваются на нагретые насадки и удерживаются в течение 6-12 секунд (время зависит от толщины элементов);
  • после нагрева фитинг и труба снимаются с насадок и соединяются друг с другом (без вращательного движения);
  • прижатые элементы удерживают в течение 30-40 секунд (пластик должен хорошо застыть).
Водопровод из полипропилена своими руками: монтаж системы из пластиковых труб. Преимущества, инструкция, полезные советы.. Особенности монтажа водопровода из полипропилена. Нюансы устройства водопровода из полипропиленовых труб.

Признаком качественно выполненного процесса является наличие равномерного буртика по окружности трубы. Такой буртик свидетельствует о нормальном нагреве всех частей фитинга и трубы. Высота буртика должна быть одинаковой по всей окружности. В месте с минимальной высотой существует большая вероятность возникновения протечки.

Советы по качественному устройству водопровода из полипропиленовых труб

При пайке и прокладке полипропиленовых труб не рекомендуется допускать ошибок. Особенно это касается скрытого водопровода, когда ценой ошибки может стать проведение нового ремонта.

Существуют такие типичные ошибки при монтаже трубопровода:

  1. Полипропилен запрещается сгибать. На внешней поверхности загнутой трубы стенка становится очень тонкой. Это приведет к значительному сокращению срока эксплуатации трубы.
  2. Использование некачественных насадок при пайке. Насадки покрыты тефлоном, который не допускает прилипания пластика. С течением времени на насадках слой тефлона становится тонким, а иногда и исчезает. Это чревато прилипанием пластика во время пайки, в результате чего получится некачественное соединение трубы с фитингом.
  3. Наличие влаги и грязи на соединяемых деталях. Фитинги и трубы перед пайкой рекомендуется протирать тряпкой в местах сварки. Особенно фатальным может стать наличие воды. При пайке влага превращается в пар, который деформирует материал.
  4. Некачественное удаление фольги с трубы. Наличие даже небольшого куска фольги в месте пайки ухудшат качество соединения.
  5. Удаление выпуклостей (появляются при чрезмерном перегреве насадок) с полипропилена непосредственно во время сварочных работ. Пластик должен застыть, иначе удаление дефектов чревато деформацией поверхности элементов.
  6. Соединение труб и комплектующих различных фирм-производителей. Этого не следует делать даже в случае пайки качественных изделий известных компаний. Это поясняется тем, пластик может отличаться по химическому составу. При нагреве пластиковые детали могут соединяться по-разному.
  7. Несоблюдение элементарных правил монтажа. К ним можно отнести недостаточное введение трубы в фитинг, приложение чрезмерного усилия при стыковании разогретого конца трубы или пайка фитинга встык с трубой (при повреждении фитинга).
  8. Отсутствие резьбового соединения в точках размещения потребителей воды. Причем для всей сантехники муфты должны иметь внешнюю резьбу. Лишь под смеситель в душевой кабине или ванной потребуются комплектующие с внутренней резьбой.

Полезное видео по монтажу труб из полипропилена:
