Водопровод — неотъемлемый атрибут комфортного проживания в доме. Об устройстве водопроводной системы сейчас и пойдет речь.

Подготовительный этап в организации водопровода в квартире

На первоначальной стадии:

  • определяется схема разводки труб, которая переносится на бумагу;
  • производятся замеры по новой водопроводной линии;
  • приобретаются материалы и заготавливаются инструменты.

Схема разводки

Существуют две основные схемы водопровода в квартире:

  • последовательная;
  • параллельная.

Последовательная схема разводки — наиболее простой и экономный вариант. Она предусматривает наличие одной магистральной трубы, к которой с помощью тройников подключается вся сантехника. Единственный нюанс заключается в том, что данная схема отличается низким давлением в системе. Особенно, когда тянется слишком длинный водопровод.

Устройство, замена и подключение водопровода в квартире. Рекомендации по организации водопровода. Подключение водопровода в квартире. Все этапы подключения водопровода в квартире: от выбора труб до проведения монтажных работ

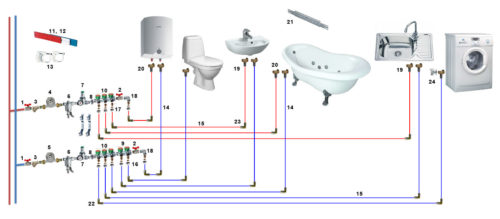

Параллельная схема предполагает установку коллектора, который оборудуется системой вентилей. От каждого вентиля прокладывается несколько труб к различным точкам водозабора. Основное предназначение вентиля — регулировка давления в системе.

Качественная водопроводная система состоит из:

  • труб с холодной и горячей водой;
  • запорной арматуры;
  • аварийных клапанов и сливов;
  • точек забора воды;
  • приборов учета.

На схеме должны четко отображаться направление движения воды и наличие резервных устройств в случае форс-мажорных обстоятельств.

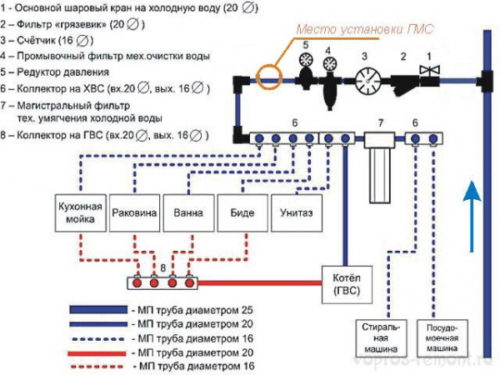

Одна из распространенных водопроводных систем — от магистральной трубы последовательно устанавливаются:

  • основной шаровый кран;
  • фильтр для очистки грязной воды и примесей ржавчины;
  • счетчик учета потребляемой воды;
  • промывочный фильтр для механической очистки;
  • редуктор давления;
  • коллектор на холодную воду (от него отходят трубы с холодной водой на сантехнику и бойлер, а от бойлера тянутся трубы к кухонной мойке, раковине и душевой кабинке);
  • потребители водоснабжения.

Материалы и инструменты

Основной материал для водопровода — это трубы. Понятно, что металлические трубы сразу отпадают по трем основным причинам:

  • они быстро изнашиваются;
  • следует заниматься сваркой элементов водопровода;
  • с течением времени на внутренней поверхности магистрали образуется налет.
Устройство, замена и подключение водопровода в квартире. Рекомендации по организации водопровода. Подключение водопровода в квартире. Все этапы подключения водопровода в квартире: от выбора труб до проведения монтажных работ

Металлопластик

Трубы для водопровода в квартире из металлопластика — дорогой материал. Сборка магистрали осуществляется двумя способами:

  • с использованием специальных резьбовых узлов, оснащенных прокладками;
  • при помощи фитингов.

Преимущества металлопластика:

  • простота укладки водопровода;
  • трубы можно загибать;
  • низкие потери давления и гидродинамическое сопротивление системы.

Недостатки металлопластикового водопровода:

  • износ прокладок (это  ведет к появлению протечек на стыках);
  • невозможность скрытого способа укладки труб.

Водопровод из металлопластика монтируется на открытом участке. Например, при подключении к стиральной машине, бойлеру или мойке.

Пластик

Наиболее приемлемый вариант — использование пластиковых труб из поливинилхлорида или полипропилена.

Изделия из поливинилхлорида характеризуются:

  • дешевизной;
  • термостойкостью;
  • устойчивостью к химической среде.

С другой же стороны, поливинилхлорид обладает минимальной прочностью и «боится» ультрафиолетовых лучей. В результате соединения таких труб получаются хрупкие стыки.

Устройство, замена и подключение водопровода в квартире. Рекомендации по организации водопровода. Подключение водопровода в квартире. Все этапы подключения водопровода в квартире: от выбора труб до проведения монтажных работ

Лучше воспользоваться трубами из полипропилена. Они обладают всеми положительными свойствами, которые присущи пластику. Единственный нюанс заключается в использовании специального оборудования для пайки. Качественная прокладка полипропиленовых труб практически на всю жизнь решит проблему водоснабжения.

Помимо труб, нужны еще вентили и такие фитинги:

  • переходники (для соединения труб различного диаметра);
  • муфты (для соединения труб одинакового диаметра);
  • уголки (при повороте магистрали);
  • крестовины и тройники (для разветвления системы водоснабжения);
  • обводы (для соединения труб при наличии небольшого препятствия).

Не нужно приобретать вентили с пластиковым рычагом. Это поясняется тем, что рычаг может обломаться при частом перекрытии воды. Лучше воспользоваться шаровыми вентилями с металлическим рычагом.

Для работы с водопроводом понадобятся такие инструменты:

  • аппарат для пайки труб;
  • насадки к аппарату;
  • труборезы.

Расчет диаметра труб

Естественно, что более узкая труба стоит дешевле. Но система водоснабжения с небольшим диаметром труб характеризуется наличием турбулизации потоков. По этой причине происходит резкое падение пропускной способности водопровода. А это чревато недостаточным напором воды даже при нормальном давлении у входного отверстия.

Чтобы точно рассчитать оптимальный диаметр труб для водопровода, необходимо учесть такие факторы:

  • минимальное давление — 0,3 атмосфер;
  • показатель потерь давления, которые рассчитываются исходя из 1 м трубы (0,05 атм.) и количества фитингов (0,15 атм. / 1 шт.);
  • величина потери напора в счетчике и фильтрах — 0,25 атм.;
  • размещение квартиры в многоэтажном доме (на каждый этаж отнимается по 0,6 атм. от показателя давления системы в нижней точке общего стояка);
  • расстояние до самой дальней точки водопровода.
Устройство, замена и подключение водопровода в квартире. Рекомендации по организации водопровода. Подключение водопровода в квартире. Все этапы подключения водопровода в квартире: от выбора труб до проведения монтажных работ

Для обеспечения нормального напора воды в системе применяются трубы диаметром:

  • 2,5 см — для общего стояка;
  • 2 см — для подключения к общей магистрали и для подвода к бойлеру от коллектора;
  • 1,6 см — при соединении всех потребителей с коллектором.

Подключение водопровода в квартире. Обязательные элементы системы водоснабжения

Замена водопровода в квартире предполагает демонтаж старых труб и сантехнических приборов с последующим подключением новых элементов, включая и отборно-учетные узлы.

Рекомендуют использовать гидромагнитную систему (ГМС) и аквастоп. Основное предназначение ГМС — превращение грязных примесей воды в состав, который оседает на дне очистного фильтра. ГМС является безвредным элементом, не нуждающимся в электрической энергии. Единственное требование — дополнительная установка счетчика учета потребления воды и колбового фильтра.

Благодаря наличию колбового фильтра осуществляется удаление хлора, тонкая очистка и смягчение воды. А это значительно продлит срок службы стиральной машины и бойлера.

В квартире не обойтись и без аквастопа. Его предназначение — отсекание системы водоснабжения от общего стояка в случае резкого повышения давления в системе.

Для учета потребления воды и контроля над работой водопровода применяется отборно-учетный узел. Его основные элементы, которые монтируются в такой же последовательности:

  • шаровый вентиль;
  • фильтр грубой очистки;
  • счетчик потребления воды;
  • обратный клапан.

При сборке отборно-учетного узла пользуются ФУМ-лентой. Рекомендуется, чтобы для учета потребления горячей и холодной воды устанавливались разные счетчики. Обязательно после монтажа счетчиков необходимо вызвать специалиста из ЖЭКа, который зафиксирует показания приборов учета.

Устройство, замена и подключение водопровода в квартире. Рекомендации по организации водопровода. Подключение водопровода в квартире. Все этапы подключения водопровода в квартире: от выбора труб до проведения монтажных работ

Сам процесс подключения водопровода в квартире состоит из таких этапов:

  • монтаж труб;
  • установка сантехники;
  • пробный запуск воды;
  • устранение дефектов (при наличии);
  • подключение бойлера.

Подключение водопровода в квартире. Монтажные работы

При укладке полипропиленовых труб сначала нужно сделать в стенах штробы и отметить, где будут размещаться потребители воды. Монтируются пластиковые планки с уголками под смесители (если они будут крепиться непосредственно к стене).

При креплении смесителей к стене учитывается толщина финишного материала. Все патрубки выводятся заподлицо со стеной. Нарезание и сборку труб лучше осуществлять на столе. При нарезании следует учесть, что труба с обеих сторон на 15 мм будет помещаться в фитинги. Поэтому, если нужно уложить водопровод длиной 1 м, то отрезается труба длиной 1,03 м.

Сборка полипропиленового водопровода осуществляется следующим образом:

  • паяльный аппарат с соответствующими насадками включается (должен нагреться до +250ºС);
  • конец трубы и фитинг прикладываются к насадкам;
  • разогретая и размягченная труба вставляется в нагретый фитинг;
  • стыковочные элементы придерживают руками в течение 1-2 минут;
  • труба и фитинг должны остыть и надежно соединиться;
  • трубы крепятся к стене с помощью хомутов, которые будут спрятаны под штукатуркой.

После монтажа труб и пробного запуска системы водоснабжения проводится подключение бойлера. Патрубки под него делают заблаговременно, а вентили перекрывают после окончательной фиксации труб.

Видео об устройстве водопровода в квартире:
