Установочные коробки служат основой для розеток, поэтому должны устанавливаться с соблюдением всех пропорций. После выбора подходящего по форме и размеру подрозетника нужно приступать к разметке территории, подготовке крепежных элементов или смеси и осуществить установку конструкции.

Первый этап установки подрозетников: разметка и правила расположения установочной коробки

Установка подрозетников: принципы и правила монтажа установочных коробок

Пошаговая схема по установке подрозетника

При осуществлении разметки необходимо соблюдать стандарты ПУЭ:

  1. Розетки штепсельного типа можно устанавливать в любых помещениях, за исключением моечных, душевых отсеков и саун.
  2. Необходимо предварительно выполнить подсоединение электросети к заземляющему контуру или молниеотводу.
  3. От водных объектов розетку нужно удалить минимум на 60 см.
  4. Желательно устанавливать питание проводки в гостиной или зале.
  5. Щиток должен быть защищен дифавтоматом или аналогичным устройством.
Установка подрозетников: принципы и правила монтажа установочных коробок

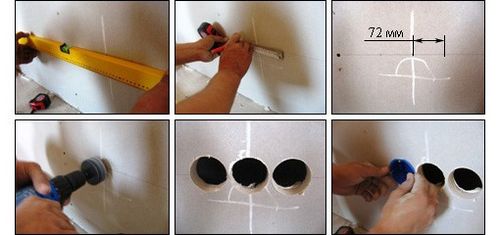

Вырезаем отверстия в гипсокартоне под установку подразетников

Совет! Желательно подвести кабель к розетке с нижнего положения. Этот способ гарантирует безопасность для электросети, так как при образовании конденсата капли не смогут затекать в прибор, работающий от электрической энергии. Неукоснительно соблюдать это правило нужно в том случае, если подрозетник установлен неправильно, вследствие чего между стеной и защитной рамой образовался просвет.

Правила установки подрозетников

Установка подрозетников: принципы и правила монтажа установочных коробок

Разновидности подрозетников

Если расположение проводки проходит через перегородку и маскируется облицовкой, то соединение проводов в таких местах запрещается. Создание перемычек в этом случае возможно только в коробках, где заканчивается участок скрытой электропроводки.

Нужно проявить внимательность при вводе кабеля в подрозетник. Под него формируется штроба, которая должна точно соответствовать контурам данной установки. После монтажа кабеля все просветы заполняются штукатуркой, цементом или аналогичным строительным раствором.

Установка подрозетников: принципы и правила монтажа установочных коробок

Схема создания проводки

Чтобы сократить расходы на проведение электросети и установку подрозетников, необходимо правильно расположить силовую линию:

  1. На поверхности намечается условная линия, по которой можно осуществить самый короткий путь перемещения электродов. Обязательно высчитывается наилучшее месторасположение установочной коробки.
  2. Через отмеченную точку нужно провести горизонтальную и вертикальную линии. Они прочерчиваются с помощью угольника и отвеса. Линии можно формировать обыкновенным карандашом.
  3. От центральной точки пересечения данных линий необходимо отложить расстояние, равное радиусу подрозетников.
  4. Установочная коробка прикладывается к стене, переворачиваясь к поверхности лицевой частью.
  5. Помеченные точки нужно сравнить с контуром установочной коробки и прочертить ее абрис.
Установка подрозетников: принципы и правила монтажа установочных коробок

Высверливаем отверстие для установки подрозетника

Когда планируется использовать коронки по бетонной или каменной поверхности, обрисовывать контуры подрозетника не нужно, так как просвет в конструкции делается разово при использовании перфоратора и дрели. Выбирается сверло со специальным наконечником около Ø 6 мм в диаметре. Рекомендуемая глубина просвета примерно 7 см. Когда процедура формирования отверстия завершается, нужно в полученное пространство вставить коронку с вмонтированным в нее сверлом и сформировать полное углубление для установки подрозетника.

Коронку следует выбирать заранее, ориентируясь на параметры подрозетника. Данный элемент должен обладать небольшим диаметром по сравнению с подрозетником. Следует учитывать, что в готовую конструкцию обязаны поместиться розетки.

Видео — детальная информация информация по установке подразетников

Установка подрозетников в бетонную или кирпичную конструкцию

Для правильной установки подрозетников необходимо осуществить такие действия:

Шаг 1. Отсек штробы около подрозетника сильно заглубляется или предпринимается скашивание линии. Это необходимо для точного вхождения кабеля в отведенный разъем.

Установка подрозетников: принципы и правила монтажа установочных коробок

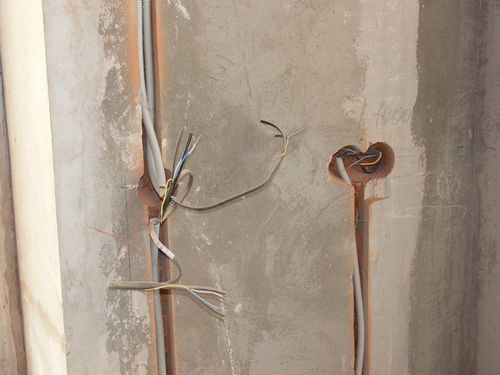

Делаем штробу в стене для прокладки проводки для розетки

Шаг 2. В подрозетнике производится углубление для ввода кабеля. Оно формируется точно под необходимый размер, чтобы исключить вероятность попадания строительного раствора при установке подрозетника. Нужно проследить, чтобы оно было оптимальным для того, чтобы пропустить в него некоторое количество проводов, учитывая их оплетку. Для углубления отверстий желательно применить предварительно разогретый на открытом огне нож. Данное приспособление дает наибольшую гарантию того, что составные части подрозетника не сломаются и не деформируются.

Шаг 3. Если приобретена универсальная конструкция подрозетника, то перед ее монтажом нужно убрать специальные лапки, предназначенные для крепления.

Установка подрозетников: принципы и правила монтажа установочных коробок

Образец подрозетника предназначенного для монтажа в стену

Шаг 4. Углубление в поверхности для установки подрозетника нужно предварительно освободить от мусора и пыли. Осуществить это можно рукой, однако более эффективным является применение кисти или небольшой тряпочки. Желательно выполнить грунтовку по бетону или смочить его водой перед монтажом конструкции. Если пренебречь этим правилом, влага из алебастра быстро перейдет в бетон, что повлечет слишком быстрое его застывание.

Установка подрозетников: принципы и правила монтажа установочных коробок

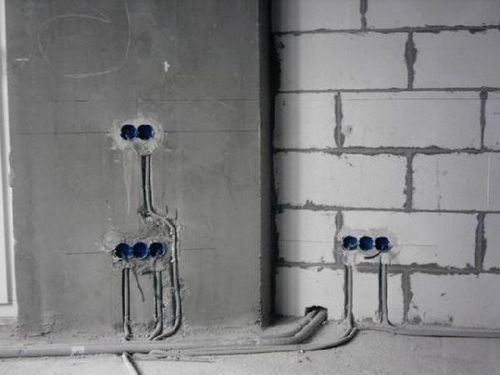

Образец установленных коробок под подразетники

Совет! Перед монтажом подрозетника нужно обратить внимание на параметры розетки. Существуют варианты, не помещающиеся в подрозетник Ø 5 см. При возникновении такой ситуации потребуется универсальный подрозетник. Он имеет диаметр, который подходит для вставки любых розеток.

Шаг 5. Для монтажа подрозетника необходима небольшая жесткая емкость. В ней следует замесить алебастр. Для работы потребуется маленький шпатель. Если его нет, можно использовать мастерок, однако его края должны быть острыми. С помощью этих элементов можно алебастр быстро закладывается вовнутрь.

Установка подрозетников: принципы и правила монтажа установочных коробок

Емкость для разведения алебастра

Совет! Алебастр нужно использовать в маленьком количестве, так как большие объемы материала быстро застынут и станут бесполезными. Образованная смесь должна быть как густая сметана, однако слишком жидким раствор делать не стоит, чтобы он не стекал со стены.

Установка подрозетников: принципы и правила монтажа установочных коробок

Процесс разведения алебастра

Шаг 6. Смесь наносят тонким слоем по стенкам. После этого следует сразу установить подрозетник. Нужно монтировать конструкцию аккуратно, не доводя элемент до упора, так как алебастр должен остаться не только возле боковых стенок, но и с задней части. Исключено вдавливание конструкции в стенку, из-за этого может ослабиться крепление. Чтобы проконтролировать правильность расположения установочной коробки, нужно воспользоваться строительным уровнем. Делать это следует сразу после монтажа, так как через небольшой отрезок времени алебастр полностью высохнет и любая коррекция подрозетника станет невозможной.

Установка подрозетников: принципы и правила монтажа установочных коробок

Использование алебастра для установки подразетника

Когда осуществляется установка подрозетника в блочную или кирпичную стену, нужно использовать технологию монтажа, описанную выше. Следует помнить, что коронки применять не рекомендуется, так как в бетонных блоках они могут подвергнуться воздействию вибрации, из-за чего отверстия расширятся. Если принимается решение установить их, нужно позаботиться о создании более массивного слоя алебастра.

Установка подрозетников: принципы и правила монтажа установочных коробок

Образец установленного подразетника

Совет! Под действием времени подрозетники могут постепенно выходить из углублений. Для избежания этого неудобства конструкция закрепляется шурупами в специально разработанных для этого отверстиях. Произвести дополнительные крепления можно только при условии точного вертикального или горизонтального расположения отверстий для крепления, что нужно регулировать при монтаже конструкции.

Установка подрозетников в дерево и гипсокартон

Шаг 1. Чтобы углубить установочную коробку в деревянную стену, обязательно применяется коронка. Для крепления конструкции задействуются лапки подрозетника. Смесь алебастра не нужна. Специальные лапки поджимаются для того, чтобы конструкция свободно поместилась в разработанное для нее углубление, а затем прикручиваются, плотно фиксируя элемент в стене. Кабель можно приводить только после окончания монтажных работ, предварительно облицуя его в гофру или металлорукав.

Установка подрозетников: принципы и правила монтажа установочных коробок

Процесс установки подразетника

Совет! Перед прокладкой кабеля нужно отсоединить этот элемент от электросети и проверить, чтобы выключатели находились в отключенном состоянии. Как только кабель заводится в подрозетник, необходимо все провода разделить и установить розетку. Если ее монтаж будет осуществляться позднее, края кабеля следует изолировать.

Шаг 2. Монтаж подрозетников в гипсокартонные стены имеет собственные отличия. Нужно приобрести установочные коробки, которые специально предназначены для данной поверхности. Идеально они имеют круглые контуры без выступов и заглублений. В листе гипсокартона легче всего сформировать полностью круглое отверстие.

Установка подрозетников: принципы и правила монтажа установочных коробок

Вариант подрозетника отлично подходящего для установки в гипсокартон

Шаг 3. Подрозетник прикладывается к гипсокартону в заранее определенном месте, после чего происходит очерчивание его контуров. С помощью коронки в диаметре 5 см формируют отверстие. Если такого элемента нет, используют тонкий острый нож или небольшой отрезок ножовки. С помощью такого инструмента формируют небольшое отверстие, которое умышленно делается меньше, чем планируется.

Шаг 4. К полученному углублению нужно приставить подрозетник и попробовать установить его. Углубить его не получиться, однако можно легко определить все проблемные места, которые мешают завести элемент в стену. Лишние контуры понемногу вырезаются до достижения идеального по очертаниям отверстия, после чего можно помещать установочную коробку вглубь.

Установка подрозетников: принципы и правила монтажа установочных коробок

Установленный подрозетник

Нюансы при работе

  • Когда осуществляется заделка крепления, нужно контролировать текучесть, то есть консистенцию смеси. Чтобы правильно установить коробку, необходим умеренный по густоте состав, так как вязкая смесь не может проникнуть во все отсеки конструкции.
  • При использовании цементного состава утопить подрозетник до необходимого уровня вручную тяжело, поэтому приходится подбивать его молотком. Это действие нужно производить аккуратно, чтобы не спровоцировать образование сколов на изделии.
  • Когда в качестве смеси для установки подрозетника используется гипс, работу нужно выполнять быстро. Нельзя отвлекаться и делать перерывы, пока основной монтаж и первичное выравнивание не будут осуществлены, так как гипс имеет склонность к быстрому застыванию.
  • Правильную консистенцию можно определить только при наличии личного опыта. Для монтажа подрозетника разным людям необходима особая консистенция, так как одна и та же смесь в руках каждого мастера дает различные результаты.

Не стоит применять гипсовую штукатурку для монтажа установочных коробок, так как работа с этим материалом осложняется проблемными ситуациями:

  1. Штукатурка почти мгновенно засыхает и плотно прилегает к шпателю, из-за чего требуется его регулярное смачивание.
  2. Смесь застывает не синхронно, поэтому когда затвердевают определенные участки, некоторые из них еще нуждаются в высыхании. Если начать выравнивание поверхности слишком рано, это может вызвать деформацию конструкции.

Видео — установка подрозетников в бетонную и кирпичную стену

Чтобы качественно установить подрозетник и обеспечить его удачное применение, желательно вместе с этим элементом приобретать розетки и выключатели, проверяя, что они подходят друг другу. Выполнить монтаж установочной коробки можно в любую стену, если следовать перечисленным советам, осуществлять необходимые действия быстро и аккуратно.
