Теплые полы набирают популярность с каждым годом, что абсолютно обосновано. В данной статье мы рассмотрим основные разновидности теплых полов, а также рассмотрим монтаж каждого вида, кроме этого мы подробно рассмотрим процесс монтажа плитки на теплый пол.

Водяной теплый пол своими руками

Эта система отопления представляет собой циркулирующую по трубам нагретую воду или антифриз. Трубы (металлопластиковые, медные, металлические и т.п.) закладывают в стяжку и подключают либо к бойлеру, либо к центральному отоплению. Такая система применима в частных домах, так как в городских квартирах подобную систему отопления подключить проблематично. Подробно про водяной теплый пол читайте тут.

Как смонтировать водяной теплый пол

Теплый пол своими руками: Разновидности теплый полов + установка!

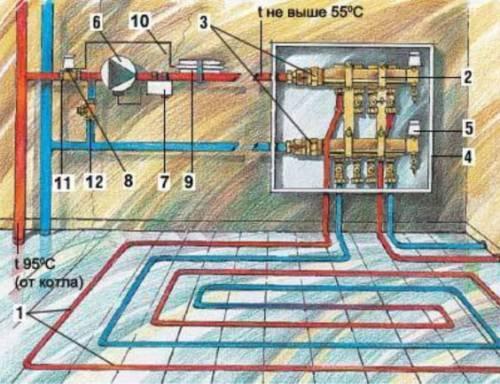

Водяной теплый пол — схема

  1. Первый этап – подготовка и выравнивание поверхности. Черновой пол очищают от мусора и устраняют все перекосы, чтобы избежать в дальнейшем неравномерного прогревания пола.
  2. Далее настилаем полиэтиленовую пленку, закрепляя ее края скотчем.
  3. Чтобы уменьшить теплопотери, укладываем слой теплоизоляционного материала (пробка, минеральная вата и т.п.) и армирующую сетку.
  4. Производим монтаж. Для этого разбиваем все помещение на участки (площадь не более 40 квадратных метров и соотношение сторон не более чем 1 к 2).Укладываем компенсационные швы из вспененного полиэтилена и демпферной ленты между границами участков и вдоль стен (высота швов до 20 см). Далее крепим трубы к армирующей сетке и устанавливаем коллекторный шкаф.
    Теплый пол своими руками: Разновидности теплый полов + установка!

    Монтаж теплого пола

  5. Трубы необходимо залить бетонной стяжкой. Толщина стяжки без армирующей сетки – 5 см, с таковой – 3 см. Смешиваем цемент, песок, полипропиленовую фибру и водный раствор пластификатора.
    Теплый пол своими руками: Разновидности теплый полов + установка!

    Заливаем трубы бетонной стяжкой — фото

  6. Заливаем раствор между установленных «маяков», в процессе заливки обязательно прокалывая цемент проволокой во избежание появления пузырей. После заливки стяжки, смачиваем ее водой три дня, по истечении трех дней еще раз обильно увлажняем стяжку, накрываем е пленкой и оставляем на две недели. Когда стяжка высохнет, можно производить укладку керамической плитки.

Установка теплого электрического пола

Видео — монтаж теплого пола на основе нагревательных матов

Теплый пол своими руками: Разновидности теплый полов + установка!

Устройство электрического пола — схема

Электрический теплый пол выпускают трех видов: в виде полимерной пленки (инфракрасный), в виде матов или в виде кабеля.

Теплый пол своими руками: Разновидности теплый полов + установка!

Кабель для теплого электрического пола

Инфракрасные теплые полы производят в виде тонких квадратных пленок со стороной 50 см и толщиной 3,3 мм. На пленках закреплены электрические нагревательные элементы. Укладку производят непосредственно в плиточный клей.

Теплый пол своими руками: Разновидности теплый полов + установка!

Маты для теплого пола

Теплый пол в виде матов представляют собой армирующую сетку, на которой закреплен кабель, нагревающийся от электрического тока.

Теплый пол своими руками: Разновидности теплый полов + установка!

Теплый пол в виде матов — фото

Перед тем, как произвести укладку теплого пола, следует отметить на схеме участки, где стоит мебель. Там нагревательные элементы устанавливать нецелесообразно. Выбираем место для размещения датчиков температуры и терморегулятора.

Перфоратором в стене и на полу прорубаем каналы для укладки кабеля. Отдельно прорубаем выемку для терморегулятора (в случае, если он встраиваемый).

Теплый пол своими руками: Разновидности теплый полов + установка!

Делаем выемку для термореулятора

Поверхность пола обязательно нужно выровнять. Для этого, например, можно использовать самовыравнивающиеся наливные смеси для пола.

Кабели термодатчика и терморегулятора перед укладкой в каналы необходимо пропустить через гофрированные трубки.

Теплый пол своими руками: Разновидности теплый полов + установка!

Начинаем укладку кабеля

Затем укладываем на пол нагревательные маты. При укладке разрешено разрезать сетку, но кабель — ни в коем случае. Можно приклеить сетку к полу или зафиксировать ее любыми крепежными деталями, не затрагивая при этом нагревательный кабель.

Теплый пол своими руками: Разновидности теплый полов + установка!

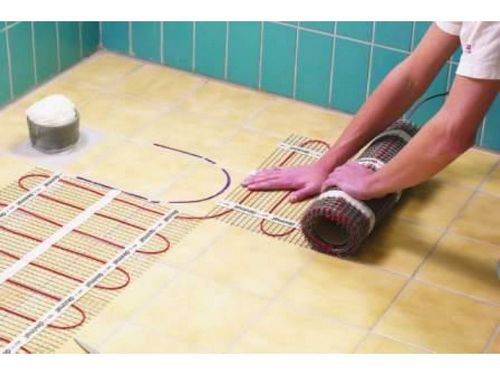

Укладка на пол нагревательных матов

Соединяем провода и проверяем работоспособность системы.

Теплый пол своими руками: Разновидности теплый полов + установка!

Соединяем провода электрического теплого пола и проверяем работоспособность

После проверки можно наносить на сетку и кабель плиточный клей и укладывать плитку. Запускать теплый пол в работу разрешено не ранее, чем через три недели после укладки кафеля.

Теплый пол своими руками: Разновидности теплый полов + установка!

Укладка кафельной плитки на теплый пол

Пленочный инфракрасный пол не рекомендуется укладывать под керамическую плитку. А теплый пол кабельного типа можно даже устанавливать под цементную стяжку.

Выбор клея для укладки плитки на теплый пол

Обычный клей для керамической плитки после нескольких нагреваний может начать отслаиваться. Для укладки плитки на теплый пол необходимо клей, способный выдерживать большое количество температурных перепадов в процессе нагревания и остывания нагревательных элементов пола. Вместо клея подойдет смесь на основе алюминатного цемента или эпоксидной смолы.

Теплый пол своими руками: Разновидности теплый полов + установка!

Клей для плитки

Первый способ укладки плитки на теплый пол

Видео — укладка керамической плитки на теплый пол

Разведенный раствор клея толщиной 8-10 мм наносим поверх уложенного теплого пола (или стяжки, если таковая заливалась поверх труб отопления) небольшими участками. Затем, используя зубчатый шпатель необходимо выровнять раствор и уложить керамическую плитку, слегка вдавливая ее.

Теплый пол своими руками: Разновидности теплый полов + установка!

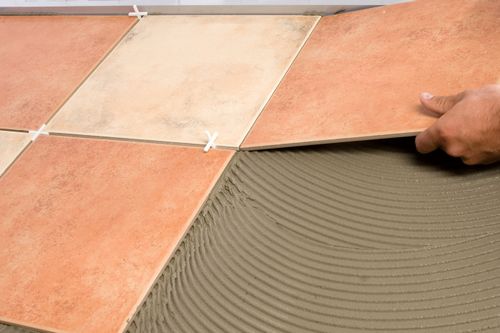

Нанесение клея по плитку

Теплый пол своими руками: Разновидности теплый полов + установка!

Для выравнивания швов устанавливаем пластиковые распорки

Замешивать сразу большое количество клея не рекомендуется, плитку укладывают максимум через  10 минут после того, как ее обработали клеем. Произвести корректировку можно не более чем, через 20 минут после того, как керамическая плитка уложена.

Теплый пол своими руками: Разновидности теплый полов + установка!

Проверяем ровность укладки с помощью уровня

Затирать швы можно через сутки после работ, а вот эксплуатировать теплый пол рекомендуется не ранее, чем через 1 месяц.

Второй способ

Производим заливку нагревательных кабелей наливным полом. Производим грунтовку основания наливного пола и затем укладываем керамическую плитку.

Обязательно следует выдерживать температурный режим от +5 до +25 градусов и остерегаться появления сквозняков в помещении.

Укладка плитки на теплый пол — инструкция + Видео

Керамическая плитка обладает рядом замечательных качеств, среди которых: экологичность, пожаростойкость и продолжительный срок службы. Существуют виды плитки с нескользкой поверхность и повышенной ударостойкостью, наилучшим образом подходящих для пола. Напольное покрытие из керамической плитки достаточно красиво, а в сочетании с теплым полом плитка приобретает еще больше преимуществ, ведь она выполнена из материала, который способен стойко переносить многочисленные перепады температуры, накапливать тепло и сохранять его. А благодаря свойству керамической плитки быстро нагреваться, в кухне, ванной комнате или любом другом помещении при включении теплого пола моментально становится тепло.

Теплый пол своими руками: Разновидности теплый полов + установка!

Укладка плитки на теплый пол

Под плитку подходит любой из разновидностей теплого пола: водяной или электрический (инфракрасный, пленочный или кабельного типа). И каждый из этих видов имеет свои нюансы монтажа.
