Основным источником тепла в коттеджах являются батареи парового отопления, подключенные к газовому котлу. Но зачастую этого недостаточно: в детской комнате, в спальне и в других помещениях необходим подогрев пола. Материал этой статьи о том, как сделать теплый пол электрический своими руками под ламинат и о других отопительных системах.

В чем преимущество теплого пола под ламинат

В отличие от обычной системы, теплый пол нагревает воздух в нижней части помещения. Поднимаясь кверху, он передает тепловую энергию в жилую зону, после чего остывает у потолка. Происходит перемешивание воздуха, в результате чего во всем помещении создаются комфортные условия.

Виды систем теплых полов под ламинат, технология монтажа

Различают две основные системы подогрева пола:

  • водяные;
  • электрические.

Монтаж водяного теплого пола под ламинат

Такая отопительная система может использоваться только в коттеджах. Подключение осуществляется к газовому или твердотопливному автономному котлу. К плюсам технологии относят равномерность разогрева пола и возможность применения для полов с любым типом покрытия. К минусам – ее инерционность при смене температурных режимов.

Установка теплого пола под ламинат своими руками выполняется при наличии следующего оборудования и комплектующих:

  • трубы специальные (для водяных полов) в количестве, рассчитанном по формуле: на 1 м² — 7 м трубы;
  • коллектор для соединения труб в одну систему;
  • щит коллекторный;
  • пластмассовые хомуты;
  • теплоотражающая подложка на основе вспененного полиэтилена;
  • цементно-песчаный раствор для стяжки, арматурная сетка.
Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

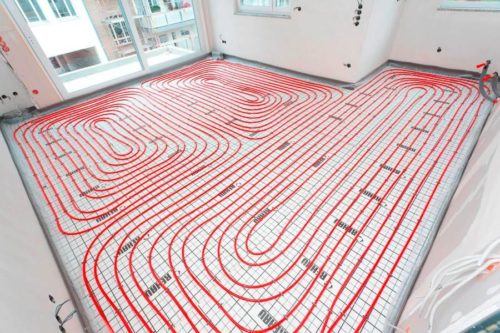

Трубы водяного теплого пола соединяются в одну систему с помощью коллектора

Важно: для монтажа водяного теплого пола используются трубы из поливинилхлорида (ПВХ) или металлопластиковые (не водопроводные). Такие трубы отличаются гибкостью и сравнительной дешевизной.

Монтаж теплого под ламинат своими руками выполняется под цементно-песчаную стяжку. Поэтапное описание процесса монтажа.

Монтаж теплого под ламинат своими руками выполняется под цементно-песчаную стяжку. Поэтапное описание процесса монтажа.

  1. Очищается базовая поверхность, обрабатывается грунтовкой.
  2. Укладывается теплоизоляционный материал (плиты экструдированного пенополистирола, вспененный полиэтилен с фольгированным наружным слоем).
  3. Перед тем, как установить теплый пол под ламинат, укладывают монтажные планки.
  4. Крепят трубы водяного отопления таким образом, чтобы они располагались в соседних рядах на равных расстояниях друг от друга. Выводы оставляют в местах подсоединения к коллекторам.
  5. Монтируют систему отопления, проверяют на герметичность пробным пуском.
  6. Покрывают трубы цементно-песчаной стяжкой толщиной не менее 50 мм. В средний слой стяжки укладывают армирующую сетку.
  7. После высыхания стяжки наносят самовыравнивающуюся смесь.
  8. Укладывают полиэтиленовую пленку, подложку и напольное покрытие.
Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

Трубы теплого пола укладывают параллельно друг другу

Совет: необходимо применять подложку толщиной не более 3 мм. В противном случае тепло не будет в полной мере поступать в помещение. Это обусловлено низкой теплопроводностью ламината.

Укладка труб водяного теплого пола может выполняться без стяжки. Для этого используются клипсы со специальными монтажными планками.

Монтаж электрического теплого пола под ламинат

Различают два вида электрического теплого пола:

  • кабельный;
  • пленочный (инфракрасный).

Укладка кабельного теплого пола под ламинат

Кабельные полы делятся на подвиды: саморегулирующиеся и резистивные. Последние бывают одно- и двухжильными. Их особенность – в необходимости учета расположения мебели при монтаже: кабель следует предохранять от перегрева и укладывать только на свободных участках.

Саморегулирующийся электро теплый пол под ламинат своими руками укладывается в матрицу, изготовленную из полимера. Такой кабель не перегревается и может укладываться на всей площади помещения.

Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

Кабель, уложенный в матрицу из полимера

Прежде чем укладывать теплый пол своими руками электрический под ламинат, следует изучить рекомендации.

  1. Выбирают кабель в зависимости от мощности, которая рассчитывается по площади помещения. Для большой площади необходимо 200 Вт/м², для комнат поменьше — 150 Вт/м². Также следует обращать внимание на требования производителя ламината: напольное покрытие не должно нагреваться до температуры, превышающей 28 градусов. В противном случае возможно выделение вредных веществ.
  2. Количество кабеля должно определяться таким образом, чтобы исключить необходимость его наращивания. Монтаж соединительных муфт может выполнить только специалист.
  3. Подготовка базовой поверхности и защита кабеля после укладки выполняется аналогично технологии, предусмотренной для монтажа водяного пола.
  4. Укладка кабеля выполняется так, чтобы над ним не планировалась установка сантехники, крупных бытовых приборов (холодильников, стиральных машин, морозильников) и тяжелой корпусной мебели. Правило должно выполняться для кабелей всех видов.
  5. Кабель укладывается на монтажной ленте змейкой и фиксируется через каждые 0,5 м. Концы кабеля подключаются к термодатчику.
  6. Ламинат монтируется только после проверки кабеля на работоспособность.
Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

Кабель фиксируется с помощью специальных планок

Монтаж нагревательных матов заключается в их укладке на базовую поверхность с соблюдением расстояния между полосами в 50 мм. Теплоизоляционными материалами маты не накрывают во избежание перегрева и выхода их из строя. Допускается не защищать маты цементно-песчаной стяжкой.

Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

Кабельные маты, укладываемые в стяжку

Укладка пленочного теплого пола под ламинат

Как сделать электрический теплый пол под ламинат, указано в сопроводительных документах производителем. Этот вид теплого пола лучше других подходит для ламината, так как температура нагрева не превышает максимально допустимого значения.

Пленочный пол монтируется двумя способами:

  • непосредственно под ламинат;
  • в средний слой стяжки, после высыхания которой настилается ламинат.

В том случае, если качество базовой поверхности удовлетворяет требованиям производителя ламината, монтаж пленочного теплого пола возможен без устройства стяжки. Если выравнивание пола необходимо – под стяжку вначале настилается термоизоляционный материал.

Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

Пленочный теплый пол укладывается на подложку с теплоотражающим внешним слоем.

Пленочный теплый пол обладает рядом преимуществ:

  • легкость монтажа: для оборудования помещения достаточно 2-3 часа, после чего можно будет настилать ламинат;
  • не уменьшается высота комнаты;
  • надежность и продолжительность срока службы;
  • в помещении не выжигается кислород;
  • экономичность: расход электроэнергии меньше, чем в случае использования кабельных систем.
Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

Кабели прокладывают вдоль плинтуса, чтобы защитить их от повреждения

Для монтажа потребуются следующие материалы и комплектующие:

  • рулон термопленки;
  • изолента;
  • проводка с контактными зажимами;
  • температурный датчик;
  • терморегулятор;
  • скотч-лента;
  • полиэтиленовая пленка;
  • вспененный полиэтилен с фольгированным внешним слоем.
Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

Места присоединения кабеля к ленте герметизируют битумной лентой

Пошаговое описание технологии монтажа теплого пола.

Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

Нагревательные ленты разрезают только по светлым участкам

  1. Подготовка основания. Все неровности следует устранить, убрать мусор и пыль, обработать пол грунтовкой и высушить его.
  2. Укладка рулонного теплоизоляционного материала. Можно использовать вспененный полиэтилен с металлизированной (фольгированной) поверхностью. Металл отражает тепловую энергию в середину помещения и предотвращает потери тепла. Рекомендуется также использовать отражающую пленку из лавсана. Толщина теплоизолятора не должна быть меньшей 3 мм. Швы между полосами теплоизолятора проклеивают металлизированным скотчем.
  3. Выбирается место для установки терморегулятора. Устройство необходимо для настройки температуры в помещении и автоматического поддержания режима подогрева. Наиболее подходящим местом для терморегулятора является участок на стене, удаленный от источников тепла, от окон и дверей, на высоте 200 мм от пола.
  4. Готовится план размещения нагревательных пленок. Они могут располагаться не на всей площади, а в зонах, где дополнительный обогрев необходим (например, участок возле кровати). Важно, чтобы расстояние до нагревательных приборов других систем составляло не менее 1 м, до корпусной мебели – не менее 20 см. Для пленочных нагревателей, используемых в качестве основных источников тепла, выбирается мощность около 150 Вт/м², для дополнительных источников – в пределах 90-150 Вт/м².
  5. Укладка пленки на пол выполняется полосами не длиннее 8 м, медные контакты должны быть обращены к полу. При необходимости их разрезают по светлым меткам. Нахлест полос друг на друга недопустим. Рекомендуется укладывать пленку от дальней стены в сторону термостата, чтобы уменьшить длину проводки, которую подсоединяют к медным зажимам. Для односторонней пленки: усиленная сторона должна быть обращена в сторону пола. Двусторонняя пленка ориентируется произвольно.
  6. Укладывать проводку следует стараться максимально близко к плинтусам, под пленкой. При этом нельзя допускать, чтобы проводка выходила за теплоизоляцию.
  7. Зажимы крепятся прижатием пассатижами после установки между медным контактом и пленкой. Медные контакты, после присоединения к ним проводки, изолируют битумной лентой.
  8. Питающий кабель, проложенный от терморегулятора, присоединяется к зажимам параллельным способом. Пленку надрезают возле зажимов, сквозь надрезы вставляют концы проводов, которые заранее освобождают от изоляции. Для того чтобы не перепутать полярность, провода прокладывают двухцветные.
  9. Присоединение термодатчика к сети может выполняться как напрямую (предпочтительнее), так и через розетку. Заземляющая жила присоединяется к обозначенной специальным знаком клемме.
  10. Выполняется проверка после монтажа. Все элементы должны нагреваться равномерно, их температура должна быть одинакова. Искрения не допускаются.
  11. Нагревательные элементы укрывают полиэтиленовой пленкой толщиной не менее 80 микрон. Соединяется пленка внахлест, места соединения проклеиваются скотчем.
  12. Укладывается ламинат. Вдоль стен и в местах переходов к соседним помещениям оставляют компенсационный зазор – около 5 мм.
Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

Важно: в качестве напольного покрытия при монтаже систем водяного или электрического отопления следует выбирать ламинат, класс износостойкости которого не ниже 32, а толщина – не менее 8 мм. Соблюдение требования минимизирует вероятность деформации материала.

Теплый пол под ламинат — монтаж своими руками. Как правильно самостоятельно закрепить и что для это следует сделать. Как сделать теплый пол под ламинат своими руками - установка. Как правильно выполнить монтаж теплого пола под ламинат можно узнать из материалов статьи.

Установка термодатчика на стене

В заключение статьи о том, как укладывается теплый пол под ламинат: монтаж своими руками (видео с комментариями специалиста).
