При строительстве любой стационарной лестницы необходимо придерживаться определенных стандартов, чтобы конструкция получилась безопасной, удобной и долговечной. Для этого следует произвести расчет лестницы, причем неважно, будет ли она выполнена из дерева, бетона или металла. Корректность вычислений зависит от множества факторов, и в этой статье мы расскажем, как правильно сделать расчет деревянной лестницы на второй этаж дома.

Строение лестничных конструкций

Прежде чем приступать к строительству и расчетам, необходимо изучить строение лестницы. Любая конструкция состоит из ряда элементов, некоторые из которых обязательные (постоянные), а другие могут добавляться в зависимости от дизайнерской задумки.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

Любая лестница состоит из следующих элементов:

  • опорные балки (тетива или косоур);
  • опорный столб (для винтовой лестницы);
  • ступени (проступи и подступенки);
  • перила (балясины и поручни).

Тетива проходит по краям ступеней с двух или с одной стороны (если лестница одним боком примыкает к стене) и прикрывает собой торцы. Ступени при этом вставляют между опорными балками, а проступи и подступенки «утапливают» в конструкции. Если в основе лестницы лежит косоур, то ступени укладывают поверх него. И если тетив у конструкции может быть максимум 2, то количество косоуров варьируется в зависимости от конструктивных особенностей и ширины марша (1,3 или 4).

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

Проступь – это горизонтальная поверхность, на которую наступают ногой, а подступенок закрывает зазоры между ступенями. Иногда лестницы делают без подступенков, чтобы придать им легкость и воздушность и не перегружать интерьер. Перила нужны для опоры при подъеме и спуске. Их высота фиксирована, но все же может незначительно варьироваться в зависимости от роста жильцов дома. Балясины располагаются между ступенями и поручнями, а расстояние между ними не должно быть меньше 7,5 см – согласно пожарным нормам, это минимальное расстояние, необходимое для прохождения пожарного рукава. Обычно между балясинами оставляют 15-20 см, но если в доме живут маленькие дети, то в целях безопасности рекомендуется устанавливать их через каждые 10 см.

Виды лестниц

Выбор лестницы зависит от предпочтений жильцов, размеров помещения, стиля интерьера и назначения. Так, в детскую комнату лучше не делать винтовую лестницу, а отдать предпочтение элементарным формам.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

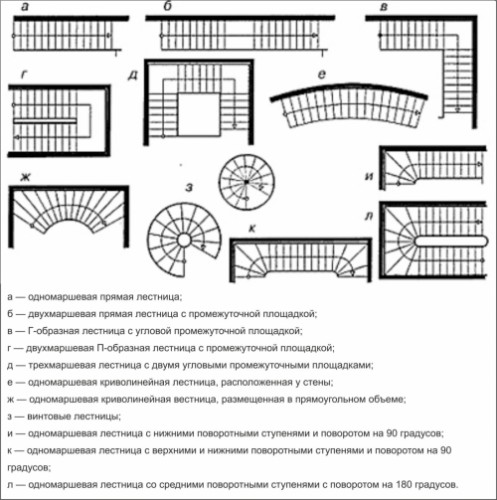

Расчет лестницы из дерева производят в зависимости от внешнего вида и формы конструкции:

  • винтовая (включая лестницы с забежными ступеньками);
  • маршевая – самый распространенный вид (лестница может включать промежуточные и поворотные площадки).

Винтовые лестницы вообще используются достаточно редко, поскольку их основной задачей является скорее декор, чем функциональность, но они могут разрешить вопрос с поднятием на второй этаж в условиях ограниченного пространства. Подниматься по ним быстро не получится, зато они отлично экономят место и украшают собой интерьер. Если вы хотите построить винтовую лестницу, учитывайте, что по ней не получится поднять громоздкий диван или шкаф. При этом расчет поворота лестницы с винтовой конструкцией выполнять довольно сложно, особенно, если вы никогда прежде этого не делали.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

Новичкам в лестничном деле лучше отдать предпочтение маршевым конструкциям. Маршевыми они называются потому, что состоят из маршей или лестничных пролетов. Это ступени, разделенные площадками. Расчет лестницы с площадкой происходит с учетом дополнительного пространства. На лестнице может быть от одной до 3-х и более площадок, однако для подъема на второй этаж обычно достаточно 2-х. Маршевые лестницы гораздо проще в строительстве и расчетах, но при этом могут иметь самые разнообразные конструкции.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

В отличие от винтовых, маршевые конструкции занимают довольно много места, поэтому некоторые хозяева для экономии площади строят три марша, делая расчет лестницы с поворотом 90° или два марша с поворотом 180°.

Марш, в свою очередь, может быть криволинейным с угловым заходом на лестницу и поворотными ступенями. В двух- и трехмаршевых конструкциях вместо пролетов могут быть установлены поворотные ступени.

Прежде чем подобрать вид лестничной конструкции, нужно замерить свободное пространство, произвести вычисления и в соответствии с ними сделать чертеж.

Расчет лестницы

Расчет деревянной лестницы своими руками состоит из нескольких этапов, после чего все данные сводятся воедино и отображаются на чертеже. Рассмотрим более подробно каждый из этапов.

Ступени и подступенки

Сколько ступеней будет в вашей будущей лестнице? Их количество зависит не от предпочтений заказчика, а от конструктивных особенностей лестницы – ее длины, ширины, высоты подступенков и т.д.

Начинать расчет ступеней лестницы необходимо с определения высоты конструкции. Для этого замерьте расстояние от поверхности пола нижнего этажа до поверхности пола наверху. Если вы пока не постелили чистовое покрытие, тогда мерить придется «на глаз» с учетом примерной толщины будущего пола.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

Допустим, расстояние между полом и потолком составляет 2,5 м, толщина межэтажного перекрытия, включая пол на верхнем этаже – 35 см. Чтобы произвести расчет высоты лестницы, суммируем данные и получаем 285 см.

Дальнейшие вычисления следует делать, ориентируясь на высоту подступенков (вертикальных элементов лестницы). В большинстве случаев их делают высотой от 15,2 до 19,7 см. В этом диапазоне человеку будет комфортно передвигаться вверх и вниз, если сделать меньше, то шаг будет постоянно сбиваться, больше – человек будет сильно уставать. Для удобства расчетов предлагаем выбрать среднее значение в 17 см.

Чтобы найти количество ступеней, разделим высоту лестницы на высоту подступенков: 285/17=16,76, округлим до 17.

Далее есть два варианта – или сделать маленькую нижнюю забежную ступеньку, или пересчитать для более точного, но не совсем ровного результата. Если вы хотите пойти по второму пути, разделите высоту лестницы на полученное количество ступеней: 285/17=16,76. Таким образом, вы можете сделать 17 ступеней с подступенками высотой 16,7 см.

Проступь для лестницы

Согласно исследованиям и многолетней практике, самая маленькая проступь, которая будет комфортной для передвижения, должна составлять 22 см в ширину. Если сделать ее уже, то по такой лестнице будет очень трудно спускаться, и человек с большой вероятностью будет постоянно соскальзывать. Максимальная ширина может достигать 37-40 см, если сделать шире, то шаг будет сбиваться, человек будет уставать, да и сама конструкция займет очень много места.

Чтобы произвести точный расчет, следует придерживаться следующих зависимостей:

2a + b = 64 см; a + b = 47 см;

Здесь а – это ширина подступенка, а b – проступи.

Мы знаем высоту подступенка – 16,7 см. Считаем по первой формуле: 64-16,7=47,3; поскольку в условии 2а, то 47,3/2=23,65. Это слишком маленькая и неудобная ширина, поэтому воспользуемся второй формулой: 47-16,7=30,3 (округляем до 30). Ширина в 30 см вполне подходит.

Ширина марша

По большому счету, ширина марша может быть любой, но количество маршей в конструкции зависит от количества свободного места, которым вы располагаете. Самая маленькая ширина марша, удобная для взрослого человека, составляет 80 см, если сделать его уже, то при переноске крупногабаритной мебели или при передвижении полных людей могут возникнуть трудности. Самая оптимальная ширина – 100-140 см.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

Желательно, чтобы лестничная конструкция смотрелась гармонично и красиво, поэтому рекомендуем воспользоваться одной проверенной хитростью – ширину марша сделать кратной ширине проступи. Для нашей лестницы это может быть 90, 120 и 160 см.

Длина лестницы

Не стоит путать длину лестницы с ранее определенной высотой. Чтобы рассчитать длину, необходимо воспользоваться двумя уже известными нам величинами – количеством ступеней и шириной проступи. Умножьте эти два значения, и получите длину конструкции, при этом последнюю ступеньку учитывать не нужно, поскольку она будет одним целым с полом второго этажа.

30*16=480 см.

4,8 м довольно большая длина для обычной междуэтажной лестницы, и она займет очень много свободного места. Если площадь не позволяет «разгуляться», то придется изменить конструкцию одномаршевой прямой лестницы, сделав ее двухмаршевой с поворотом на 180° или трехмаршевой с поворотами на 90°.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

Для проведения расчетов подобных конструкций сегодня лучше всего использовать компьютерные программы или онлайн калькуляторы. Они подходят и для новичков, и для профессиональных строителей. Самыми популярными бесплатными программами являются.

Расстояние над ступенями

Поскольку начало лестничного марша почти всегда находится под потолком, то свободное расстояние над головой человека, идущего вверх по лестнице, уменьшается с каждой ступенькой. Если неправильно произвести расчет лестницы на второй этаж, то человек будет постоянно биться головой о потолок, или ему придется нагибаться.

Для вычисления оптимального просвета над ступенями просчитывают расстояние от самой последней ступеньки до потолка – оно должно составлять как минимум 195 см. Если жильцы дома высокого роста, то это расстояние рекомендуется увеличить до 220 см.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

Косоур для лестницы

Как правило, косоуры изготавливают из крепких досок толщиной от 5 до 7 см и шириной от 25-30 см. Согласитесь, очень сложно найти изделие таких габаритов из цельного куска древесины, поэтому используют клееные доски.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

Расчет косоуров зависит от размера ступеней и величиной уклона балки. Уклон должен быть максимально удобным и плавным, но при этом экономить место и соответствовать длине лестницы.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

По изображению выше видно, что косоур может быть наклонен от 20 до 75 градусов, однако это совсем не означает, что любой выбранный градус уклона из этого диапазона будет комфортным для человека. Так, уклон в 40° и выше будет слишком крутым для маленьких детей и пожилых людей, что и говорить о 75°. Такие крутые участки в 40-45° использовать можно, но лишь на коротких участках лестницы. Оптимальный уклон, который будет удобен всем жильцам составляет от 35° до 40°.

Расчет деревянной лестницы: пошаговая инструкция. Как рассчитать деревянную лестницу. Как построить деревянную лестницу. Расчеты, необходимые для строительства деревянной лестницы.

Чтобы рассчитать размер косоура, воспользуйтесь теоремой Пифагора, где А будет высотой, В – длиной марша и С – искомой величиной. Вычисления производите по формуле А2+И2=С2. Подставьте цифровые значения своей лестницы и определите длину косоура.

Расчет шага лестницы является одним из решающих параметров. Шаг взрослого человека ростом от 165 до 180 см составляет около 60-65 см. Для вычислений обозначим ширину проступи как D, а высоту ступени – H. Чтобы лестница вышла удобной, 2 высоты ступеней и одна ширина проступи должны примерно соответствовать одному шагу человека, то есть 2H+D=от 60 до 65 см.

Надеемся, эта статья помогла вам понять, как рассчитать лестницу самостоятельно. Если речь идет об одномаршевой прямой конструкции, то с этой задачей справится и новичок, но для проектирования более сложных конструкций лучше обратиться к специалистам. Та же рекомендация касается случаев использования дорогостоящих пород древесины для строительства лестницы.

Напоследок по традиции обучающее видео о том, как своими руками построить крепкую деревянную лестницу:
