Подогрев пола под плитку – электрические варианты

Поделитесь

Керамическая плитка – отличный материал для напольного покрытия, по некоторым своим характеристикам оставляющее далеко позади всех «конкурентов». Так, в вопросах гигиеничности, прочности при правильной укладке, долговечности эксплуатации, устойчивости к биологическим процессам, влажности, термическим перепадам, ей, пожалуй, равных нет. Если добавить к этому еще и высокую декоративность, возможность реализации интересных дизайнерских композиций, то популярность плитки среди владельцев жилья вполне объяснима.

Подогрев пола под плитку

Однако главное негативное качество кафеля – холодность материала, существенно ограничивает сферу его применения. Даже в тех помещениях, где он выступает оптимальным вариантом – ванная, кухня, санузел и т.п., не совсем приятно становиться необутой ногой на пол в холодное время года. Выход один – организовать подогрев пола под плитку.

Подогрев пола под плитку - электрические варианты

Принципиальный вариантов два – теплый водяной пол или же подогрев с использованием электрической энергии. Данная публикация посвящена тому, как организовать электрический теплый пол для дальнейшей облицовки его керамической плиткой.

Преимущества электрической системы подогрева пола

Итак, под плитку можно уложить и водяной, и электрический теплый пол. Про водные контуры рассказывается в отдельных статьях, а сейчас пока – о некоторых достоинствах электрического подогрева:

  • Уровень температуры в электрических теплых полах поддаётся быстрой и достаточно точной регулировке – водяные полы в этом отношении намного более инертные, а некоторый просто напрямую зависят от температуры теплоносителя из централизованной системы отопления.
  • Монтаж электрического теплого пола более простой, зачастую не требующий заливки новой стяжки – в водяных полах она обязательна. Кроме того, чтобы водяной контур оправдывал свое предназначение, стяжка должна быть достаточно толстой – а это и существенные траты, и трудоемкостьи,  главное – большие дополнительные нагрузки на перекрытия, что не всегда допустимо. Да и высота потолков в стандартных многоэтажках не всегда позволяет высоко поднять уровень покрытия. При электроподогреве таких массивных стяжек не требуется.
  • По указанным выше причинам организовать тёплый пол водяной в многоэтажном доме просто невозможно. Кстати, на это может не дать разрешение и теплоснабжающая организация из-за слишком значительных теплопотерь.
  • Еще один плюс электрическим полам: нет никакого риска крупной аварии с риском затопить свою или даже соседскую квартиру.

К недостаткам таких систем подогрева пола можно отнести только лишь достаточно высокую стоимость электроэнергии. Впрочем, если система смонтирована и отрегулирована правильно, а теплый пол выступает лишь как дополнение к общей системе отопления, то затраты на эксплуатацию не будут особо ощутимы.

Зато комфорта в помещении явно прибавится – слой керамической плитки, являясь хорошим «тепловым аккумулятором», не только приятен сама по себе, но и создает восходящие потоки теплого воздуха, равномерно распределяя тепло по объему помещения.

Какая система электрического теплого пола предпочтительней?

Прежде всего, если решено устраивать электрический обогрев пола под плитку, нудно определиться с его принципиальной схемой. Существуют четыре основных варианта.

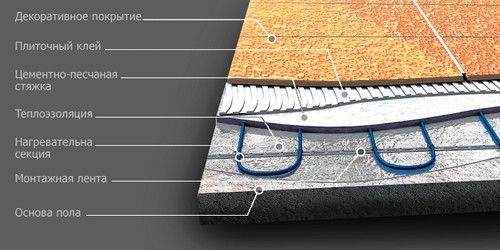

Теплый пол с греющим кабелем

У такой системы есть две крайности: она самая недорогая с точки зрения стоимости необходимых элементов и аксессуаров, но в то же время – это самый трудоёмкий способ из всех других вариантов электроподогрева.

Главный «инструмент»  сам греющий кабель, который тоже может существенно различаться:

  • Самый простой – одножильный, обычного резистивного принципа действия – нагрев проводника при прохождении электрического тока, по типу обычной спирали, например, в утюге.
Подогрев пола под плитку - электрические варианты

Одножильный обогревающий кабель

Большой недостаток – необходимость «закольцовывать» кабель, чтобы замкнуть цепь, что потребует особой схемы укладки. Нагрев осуществляется одновременно и равномерно по всей длине – это тоже не всегда хорошо с точки зрения экономичности.

  • Двужильный резистивный кабель имеет два проводника, один из которых является «спиралью», а второй только замыкает цепь через специальную концевую муфту. Монтаж, конечно, намного удобней, но остальные недостатки остаются такими же.
Подогрев пола под плитку - электрические варианты

Образец двужильного обогревающего кабеля

  • Саморегулирующиеся двужильные греющие кабели – самый современный и удачный вариант. Два проводника здесь разделены полупроводниковой матрицей, нагревающейся при пропускании тока. В чем характерная особенность: проводимость матрицы напрямую зависит от ее температуры – чем она выше, тем меньше проходит тока. Причем, это характерно для любого, даже самого маленького участка кабеля. Появляется уникальный эффект саморегуляции – максимальны нагрев проходит только в холодных местах, и при достижении определенной температуры матрица просто «запирается».
Подогрев пола под плитку - электрические варианты

Нагревательный кабель с саморегуляцией

Экономический эффект от такого пола очевиден. И еще одно важное достоинство – подобный кабель легко режется на нужную длину – предусмотрены специальные участки для резки с определенным шагом друг от друга.

Сетчатые обогревательные маты

Очень удобный и чрезвычайно популярный вид электрического теплого пола. По большому счету – тот же двужильный обогревательный кабель, но только уже петлеобразно зафиксированный на стекловолоконной сетке.

Подогрев пола под плитку - электрические варианты

Комплект сетчатых обогревателей

Такую систему нельзя назвать дешевой при покупке, но зато монтаж ее прост и понятен. В рассматриваемом случае с керамической плиткой, никакой стяжки поверх матов просто не понадобится  кафель можно укладывать непосредственно на них.

Инфракрасные стержневые обогреватели «Unimаt»

Укладка таких обогревателей также не требует никакой заливки сверху – очень удобно для монтажа керамической плитки. В этой системе два проводника по всей длине соединены параллельными стержневыми нагревательными элементами, излучающими инфракрасное излучение.

Подогрев пола под плитку - электрические варианты

Стержневые инфракрасные обогреватели “Unimat”

Все стержни независимы друг от друга, и работают с саморегуляцией, сокращая потребление энергии. Система удобная, но стоимость ее даже выше, чем у сетчатых матов.

Инфракрасные пленочные обогреватели

Одна из самых экономичных современных систем теплого пола, но вот для керамической плитки – не вполне пригодна. Причина проста – пленка просто перекроет возможность нормальной адгезии плиточного клея с бетонным основанием. Делать слишком толстую стяжку поверх пленочных элементов – просто бессмысленно с точки зрения принципа их работы. Так что такая система подогрева – скорее для «плавающих» полов – ламината, паркета линолеума и т.п.

В пленке бывает перфорация для якобы хорошего сцепления с бетонным основанием. Однако, по утверждениям специалистов, практика показывает, что плитка на таком полу очень скоро начнет «играть». Есть, правда, способ укладки такого пола на «жидкие гвозди», но это и очень затратно, и также вызывает опасения в общей прочности кафельного покрытия.

Все ли готово для работы?

  • Система тёплого электрического пола должна отдавать тепло в помещение, а не расходовать его понапрасну на прогрев бетонного перекрытия. Поэтому потребуется качественная термоизоляция, под черновой стяжкой, либо настил рулонного термотражающего материала (например, фольгированного пенофола) перед укладкой кабеля и заливкой закрывающей стяжки.
  • Обязательно следует проверить комплектность системы – наличие термодатчика и панели управления – терморегулятора с функциями включения системы и установки требуемой температуры. Это автоматическое устройство отслеживает показания с вмонтированного в пол термодатчика и прекращает автоматически подачи электроэнергии при нагреве до установленного пользователем уровня.
Подогрев пола под плитку - электрические варианты

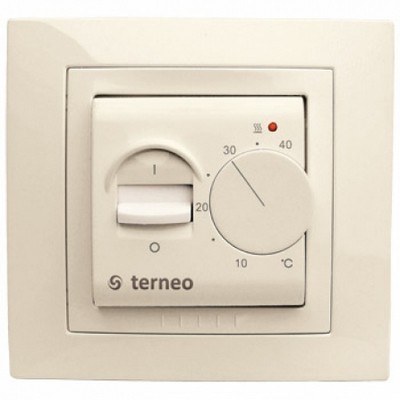

Один из несложных терморегуляторов

  • Если выбрана система с кабелем, то необходимо будет приобрести или монтажные металлические ленты, или армирующую сетку. Петли кабеля, после их укладки, будут крепиться именно на нее.
  • Для компенсации температурных расширений периметр комнаты потребуется проклеить специальной демпферной лентой.
  • Для прокладки кабеля к терморегулятору придется пробивать штроб, а для самого прибора – пробуривать гнездо в стене. Это потребует наличия перфоратора.
  • Чтобы проверить безопасность собранной системы, нужен специальный измерительный прибор – мегомметр.
  • Ну и, конечно, необходимо требуемое количество стройматериалов и комплект инструментов для заливки стяжки или для монтажа притки непосредственно на обогреватели – в зависимости от выбранной системы.

Как правильно разместить обогревательные элементы

Чтобы пол в полной мере оправдал ожидания, необходимо его тщательно рассчитать, и на основании этих данных составить схему укладки с учетом некоторых особенностей.

1. Прежде всего, необходимо определиться с количеством нагревательных элементов теплого пола. Исходят при этом из целевого предназначения создаваемой системы, площади и конкретных особенностей помещения:

  • В случае, когда «теплый пол» планируется лишь в качестве дополнения к общей системе отопления, потребуется порядка 100  130 Вт/м². Если он станет основным источником тепла – показатель вырастает до 150 Вт/м², а для первых этажей или для частных домов с полами по грунту – даже до 180 Вт/м².
  • Обогревательными элементами должно быть покрыто не менее 70 ÷ 75% площади помещения. Кабеля не следует укладывать в местах, где будет размещена стационарная мебель   не ближе 50 мм от нее. Такое же условие и в отношении стационарных нагревательных приборов, только здесь минимально расстояние вырастает до 100 мм. Игнорирование этими правилами проводит к перегреву витков кабеля на закрытых участках и к быстрому выходу его их строя.
  • Длина необходимого кабеля рассчитывается следующим образом:

– Вычисляется площадь обогрева (S) – согласно рекомендациям приведенным выше;

– определяется потребная удельная мощность – (Ps) на единицу площади.

– берется в расчёт удельная мощность (Pp)самого кабеля на 1 метр длины (его паспортная характеристика);

– необходимая длина кабеля будет равна: L = S × Ps : Pp

2. Теперь можно переходить к составлению схемы укладки. Что учитывается при этом:

– категорически запрещены какие бы то ни было пересечения кабелей;

– сразу намечается место установки терморегулятора – именно сюда должны подойти «холодные» концы кабеля. Отсюда пойдет и провод термодатчика;

– сам термодатчик должен располагаться по центру петли кабеля, на расстоянии порядка 500 мм от ее начала.

– определяется расстояние между соседними кабелями в петле (H), исходя из уже имеющихся, ранее полученных данных: H = S × 100 : L.

Схему монтажа следует для начала отработать на бумаге, и лишь потом, после тщательной проверки, перенести на поверхность пола  для укладки по месту.

Как монтировать теплый пол с кабелем

Подогрев пола под плитку - электрические варианты

Общая схема пола с греющим кабелем

  • Прежде всего, тщательно готовят поверхность пола – проводят при необходимости мелкий ремонт, очищают ее от мусора и пыли.
  • На стене устраивается гнездо для установки терморегулятора (расстояние его от пола может быть, в принципе, любым, но не менее 300 мм). К нему проделывается штроб размерами не менее 20 × 20 мм. К месту установки регулятора необходимо подвести кабеля электропитания – этот вопрос лучше согласовать со специалистом-электриком.
  • По всей поверхности пола расстилается термоотражающая подложка. Укладываются листы встык с обязательным проклеиванием швов специальным скотчем.
Подогрев пола под плитку - электрические варианты

Проклеивание стыков термоотражающей подложки

  • Следующий шаг – установка армирующей стекловолоконной сетки или же крепление к полу монтажных лент для фиксации кабеля.
  • В соответствии с заранее составленной схемой проводится раскладка кабеля.
Подогрев пола под плитку - электрические варианты

Раскладка обогревающего кабеля

Если кабель одножильный, то через соединительные муфты коммутируются «холодные» концы, которые уйдут к терморегулятору.

Подогрев пола под плитку - электрические варианты

Если кабель одножильный, к месту терморегулятора заводятся оба конца

При использовании двужильного кабеля дальний его конец должен быть закрыт специальной муфтой-заглушкой.

Подогрев пола под плитку - электрические варианты

Двужильный кабель заканчивается муфтой – заглушкой

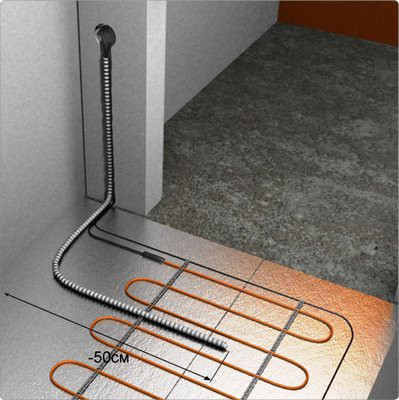

  • Термодатчик со своим проводом вводятся в гофрированную трубку Ø 16 мм, длиной, позволяющей установить его в нужном месте и проложить до места терморегулятора. Такая трубка должна обеспечивать свободное движения термодатчика внутри – чтобы его можно было без проблем сменить в случае выхода из строя. Срез трубки закрывается пластиковой заглушкой.
Подогрев пола под плитку - электрические варианты

Примерная схема установки термодатчика

  • После завершения укладки необходимо проверить электрическую цепь кабеля – его проводимость и общее сопротивление (должно соответствовать паспортным данным, с отклонением в пределах ± 10%), и сопротивление изоляции – измеряется с помощью мегомметра. Безопасность будет соблюдена, если этот показатель не менее 20 MΩ.
  • Проводят коммутацию всех проводов на соответствующих клеммах терморегулятора. Только после этого можно будет подать электропитание и проверить работоспособность системы кратковременным ее пуском. Если все работает нормально, питание полностью отключают для перехода к заливке лицевой стяжки. Штроб на стене заделывается раствором, регулятор окончательно фиксируется на своем штатном месте.
  • Обязательное условие перед началом заливки – приклеивание демпферной ленты по всему периметру помещения.
  • Толщина стяжки не может быть менее 30 мм. Ее заливка может проводиться обычным порядком, бетонным раствором с установкой маячков, или же с использованием самовыравнивающихся составов. Существуют и специальные строительные смеси, напрямую предназначенные именно для этих целей – они обогащены пластификаторами, исключающими образование пустот и обеспечивающими монолитность покрытия.

Некоторые мастера рекомендуют, для лучшего сцепления стяжки с бетонным основанием пола, прорезать ромбовидные окна в утеплительной подложке между петлями кабеля, на расстоянии примерно 500 мм одно от другого.

После заливки стяжки и набора ей необходимой прочности, можно будет переходить к укладке керамической плитки – этот процесс в данном случае ничем не будет отличаться от обычных методов облицовки.

Эксплуатировать систему теплого пола с уложенной плиткой в расчетном режиме можно только спустя 3 ÷ 4 недели со дня заливки стяжки.

Видео: монтаж теплого пола с греющим кабелем

Некоторые особенности монтажа пола с утеплительными матами

В чем характерные особенности применения схемы электрического подогрева пола под плитку с использованием готовых матов:

  • Базовая поверхность должна уже иметь внутреннюю термоизоляцию, и термоотражающая подложка перед укладкой матов не расстилается.
  • Гофрированная трубка с термодатчиком утапливается в проделанный в поверхности пола штроб, с последующим закрытием его раствором.
Подогрев пола под плитку - электрические варианты

Раскладка матов по поверхности пола

  • При раскладке матов можно резать саму сетку, но не затрагивая кабеля.
  • Фиксация матов к полу может производиться силиконовым термо-пистолетом или же просто с помощью прочного скотча.
Подогрев пола под плитку - электрические варианты

Плитка укладывается прямо на маты …

  • После укладки всех матов, коммутации и проверки электрических параметров, переходят к монтажу керамической плитки непосредственно на сами обогреватели. Слой плиточного клея должен быть 8 ÷ 10 мм. Рекомендуется использовать специальный клей для теплых полов, устойчивый к нагреву и частым термическим перепадам.
Подогрев пола под плитку - электрические варианты

… главное, чтобы толщина слоя была не менее 8 – 10 мм

  • Эксплуатировать теплый пол после укладки плитки можно через 15  20 дней (этот срок должен быть указан в инструкции по применению конкретного плиточного клея).

Видео: монтаж обогревательных матов под керамическую плитку

Есть небольшие нюансы и при укладке стержневых матов. Для корректной работы автоматики им обязательно потребуется термоотражающая подложка, но толщина плиточного клея при укладке покрытия должна составлять при этом не менее 20 мм. Иногда в этом случае выгоднее применить саморазравнивающееся покрытие, а лишь потом уложить кафель.

Подогрев пола под плитку - электрические варианты

Примерная схема монтажа теплого пола под плитку с обогревателями “UNIMAT”

Итак, организовать электрический подогрев пола под плитку – задача вполне выполнимая, хотя и достаточно трудоемкая. Она потребует особой внимательности и аккуратности, особенно при коммутации электрических соединений. Тем не менее, если точно следовать всем технологическим этапам, все должно получиться.
