Дымоходная труба – важнейший элемент конструкции печи, без которого полноценное и долгое функционирование попросту невозможно. Печник – профессия почетная и довольно специфическая, а потому услуги такого мастера обойдутся недешево. Поэтому многие экономные хозяева берут ситуацию в свои руки и стараются сделать печную трубу на крыше своими руками. В этой статье мы подробно обсудим все нюансы этой трудоемкой затеи.

Особенности конструкции

Печная труба необходима не только в домах, где установлена русская печь, но также и для каминов, работающих на твердом топливе. Если же вы хотите продолжить древнюю традицию и сделать настоящую печку из камня или кирпича, то следует выбрать для нее правильное место. Поскольку сама конструкция весит очень много, она должна стоять на самом крепком участке фундамента. В старину люди сперва строили печь, а уже потом возводили вокруг стены дома.

Также важно проследить, чтобы над печью не находилось слишком много деревянных балок и перекладин, поскольку температура в этом месте будет высокой, что может спровоцировать пожароопасную ситуацию. Кроме того, перепады температуры негативно сказываются на долговечности деревянных элементов.

От длины и прямизны печной трубы напрямую зависит производительность конструкции. Чтобы обеспечить тягу, необходимо установить трубу так, чтобы ее обдувал ветер – на коньке или неподалеку от него.

Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.

Печная шахта может стать причиной быстрого остывания газов, вырабатываемых в процессе горения. Чтобы этого не случилось, или теплопотери были минимальными, необходимо не только правильно установить трубу, но обеспечить ее изоляцию. В противном случае на границе теплого и холодного воздуха будет образовываться конденсат, который постепенно пропитает дымоход и будет стекать все ниже, разрушая его и провоцируя засорение.

Одним из самых важных моментов в строительстве печной трубы является выбор материалов. Правильный материал обеспечит оптимальную температуру и долговечность. Для строительства дымоходов используют быстро прогревающиеся материалы, которые утепляют по всей длине.

Выбор материалов

Для строительства дымоходов используется три группы материалов: керамика, металл и растворы асбестоцемента. Причем у каждого из них есть свои недостатки, не позволяющие с уверенностью говорить, что тот или иной материал идеально подходит для строительства дымохода. Именно поэтому к выбору надо подойти со всей серьезностью, руководствуясь скорее не свойствами, а тем, насколько хорошо стройматериал подходит к схеме конструкции вашей печки.

Так, металлические печные трубы смотрятся весьма недурно, только если вы решите сделать насадной дымоход, о котором подробно будет рассказано ниже. А вот строить коренной из металла будет очень нерационально, поскольку это обойдется дороже самой модной печи или камина.

Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.

Для обустройства «внутренних» дымоходов используются модули или кирпичи, поскольку эти материалы пожароустойчивы и долговечны. Для внешних предпочтительнее использовать асбестоцементные трубы, поскольку они способны выдержать сложные эксплуатационные условия – погодные факторы, перепады температуры, влажности и т.д.

Типовые схемы дымоходов

Прежде чем приступать к описанию монтажа, следует уточнить, что существует несколько схем дымоходов. В соответствии с этими схемами и будет выбираться материал для его постройки. Правильно подобранная схема позволит сократить финансовые затраты и сэкономит массу времени.

Различают следующие схемы печных труб по типу конструкции:

  • скрытые – устанавливаются в вентиляционных полостях внутри стен дома;
    Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.
  • насадные – присоединяются к выходному отверстию котельного воздуховода (каминного, печного);
    Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.
  • внешние – устанавливаются на крыше или фасаде дома;
    Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.
  • коренные – «классическая» схема, когда вертикальный стояк устанавливается на собственном фундаменте (русская печь).
    Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.

Каждой схеме соответствует свой характер обустройства вывода воздуховода из дома. Чтобы вывести печную трубу за пределы жилья, необходимо сперва обустроить внутренние скрытые участки, а только потом приниматься за внешний дымоход. Коренные или насадные типы обычно выводятся через кровлю или чердачное перекрытие.

Итак, на первом этапе вам необходимо выбрать наиболее подходящий тип дымохода и в соответствии с этим приобрести строительные материалы.

Монтаж печных труб своими руками

Технология проведения печной трубы очень схожа с установкой обычного воздуховода. Разница состоит лишь в том, что эксплуатационные требования к дымоходу значительно строже. По этой причине работа сопряжена с некоторыми нюансами – точный расчет, выбор материалов, крепежных элементов, огнеупорных замазок и т.д.

Ниже мы опишем основные особенности строительства печных труб в зависимости от типа конструкции и используемых материалов.

Модульная печная труба

Если вы планируете организовать дымоход в стене здания, то учитывать это необходимо еще на этапе строительства стены. В противном случае потребуется пробивать отверстие отбойным молотком. Конечно, вы можете смонтировать печной воздуховод в одном из уже имеющихся вентиляционных каналов, но тогда значительно ухудшаются условия пожарной безопасности.

Для создания схемы расположения скрытого дымохода настоятельно рекомендуется прибегнуть к услугам профессионального архитектора и не заниматься этим самостоятельно. Экономить на этом моменте не стоит, поскольку речь идет не только о безопасности жильцов, но также о температурных деформациях, которые могут возникнуть в процессе пользования печкой – габариты канала от горячего газа могут увеличиваться, подвергая стены дома разрушению.

Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.

Дымоходные каналы, спрятанные в несущей стене, можно строить на основе многослойных блоковых материалов. Их укладывают по всей площади стены, фиксируя при помощи специального температуроустойчивого клеящего состава. Эти блоки поглощают термические деформации своими прокладками-демпферами и сохраняют целостность стены.

Главное и, пожалуй, единственное достоинство этого типа дымохода в том, что вам не потребуется изолировать трубу на кровли, поскольку дымоход будет выходить над уровнем крыши внутри фронтона.

Насадной дымоход из стали

Работа со стальными дымоходами не потребует особых навыков и временных затрат, поэтому многие владельцы домов выбирают именно этот тип. Плюс ко всему, металлические конструкции стоят сравнительно недорого.

При установке металлической печной трубы своими руками необходимо учитывать следующие нюансы:

  • любая металлическая труба должна разбираться и состоять как минимум из двух секций. Это условие поможет вам сэкономить в последствии – когда первое «колено» прогорит от постоянно высокой температуры (2-3 года), вам придется менять не всю трубу, а только ее часть;
  • там, где труба будет проходить сквозь крышу и стену, необходимо обеспечить надежную огнеупорную изоляцию. В противном случае может загореться все строение;
  • «тело» трубы, которое находится в неотапливаемой части дома, следует тщательно изолировать, чтобы холодный воздух не остудил газ и не повлиял на производительность печи. Выполнение этого условия также не дает конденсату скапливаться на поверхности дымохода (труба не будет ржаветь);
  • качественная гидроизоляция металлической трубы обязательна! Материалы должны быть негорючими – асбестовое волокно, стальной или керамический кожух и т.д. Более подробно о гидроизоляции печной трубы мы расскажем ниже.
Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.

Как устанавливается металлический насадной дымоход:

  1. Надеть первое кольцо конструкции на выходной печной воздуховод или патрубок экрана.
  2. Вывести второе колено в комнату через чердак и зафиксировать на огнеупорной распорке.
  3. Соединить первое и второе колено.
  4. Вывести третий сегмент конструкции на чердак через сквозной проем в крыше, а место выхода на улицу перекрыть специальным сферическим кожухом.

Коренной кирпичный дымоход

Этот тип распространен в основном в деревнях. Печная труба из кирпича, построенная таким образом, прослужит не одно десятилетие. Коренную трубу, как правило, строят на отдельном печном фундаменте, который, в свою очередь, закладывается или заливается на этапе строительства цокольного этажа.

Процесс установки коренного дымохода существенно сложнее, чем в случае с насадной металлической трубой, однако сроки эксплуатации здесь гораздо больше, да и качество – лучше. Коренная труба должна справляться с продольной нагрузкой от веса всей конструкции, поэтому ее складывают из обожженного кирпича. Сама кладка в большинстве случаев является частью печи (камина).

Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.

Особенности кладки печных труб:

  • чтобы построить дымоходный канал, достаточно оставить отверстие размером с обычный кирпич или даже половину кирпича. По этой причине для кладки одного слоя хватит всего лишь 4-6 кирпичей, а сама труба будет выглядеть аккуратно и не займет много места;
  • слои кладут так, чтобы нижний стыковочный шов ряда располагался под следующим целым кирпичом (слегка смещая каждый последующий ряд на полкирпича);
  • на чердаке, там, где труба выходит из перекрытия, следует сделать специальный модуль, который поможет сместить ось пронизывающего крышу участка относительно оси трубы, расположенной в комнате.

Несмотря на завидную долговечность и надежность конструкции, она является излишне усложненной для современного строительства. Ремонтировать такую кирпичную трубу придется раз в 2-3 года, поэтому данный метод подойдет лишь в том случае, если других вариантов нет.

Внешний дымоход

Печную трубу из асбестоцементных или металлических модулей следует монтировать вдоль фасада здания, продвигаясь снизу-вверх.

Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.

Особенности данного типа конструкции:

  • там, где внешняя труба будет входить в дом, необходимо сделать специальное отверстие, через которое потом вывести горизонтальный сегмент дымохода;
  • место стыковки горизонтальной и вертикальной частей трубы должно быть оформлено в виде тройника, нижняя (пустая) часть которого закрыта заглушкой. Эта незначительная деталь очень пригодится во время чистки дымохода;
  • прикреплять трубы к фасаду лучше всего металлическими разъемными хомутами, которые фиксируются прямо на стене. Нижний край трубы должен быть укреплен специальной надстройкой, построенной на собственном отдельном фундаменте.

Выведение трубы через крышу

Чтобы вывести дымоход через кровельное перекрытие, следует решить две задачи:

  1. Защитить точку выхода трубы, чтобы в дом не проникла влага или мусор.
  2. Обеспечить надежную пожаробезопасность.

Выводить печные трубы необходимо снизу-вверх на конек или возле него. Если вы выводите конек, сделать точку примыкания довольно просто. На нем не будут скапливаться осадки или опавшие листья, поэтому автоматически снижается рис возникновения протечки.

Так или иначе, потребуется сделать конструкцию из стропил без несущей балки или с прерывающейся балкой. Для этого нужны дополнительные подпорки, что не всегда возможно сделать, особенно если речь идет о мансардной крыше.

Также следует знать, что дымоход нельзя выводить в месте схождения двух скатов крыши, поскольку в этом случае почти невозможно добиться качественной стыковки и изоляции.

При строительстве следует учесть несколько важных моментов:

  1. Крыша и стропила должны находиться друг от друга на расстоянии не меньше 25 см.
  2. Если двускатная мансардная крыша выполнена из воспламеняющихся материалов, следует сделать небольшой зазор в 13-25 см в целях пожарной безопасности. Для крыш, построенных из негорючих материалов хватит расстояния в несколько сантиметров.
  3. Трубу следует удалить от обрешетки.
  4. Для обеспечения защиты теплоизоляционного слоя от горячего пара и влаги необходимо создать непрерывную тепло- и пароизоляцию и небольшим зазором.
  5. В идеале следует отделить зону, примыкающую к дымоходу в районе крыши, и сделать подобие отдельного коробка, построенного из металлических листов, деревянных стропил или досок.
  6. Коробок должен находиться в 12-15 см от трубы, а зазор следует забить негорючей теплоизоляций (каменной ватой).
Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.

Изоляция печной трубы

Изоляция дымоходов проводится снаружи после оштукатуривания. Когда штукатурка еще не высохла, на нее наклеивают изоляционный материал, поверх которого проводится финишная облицовка. Для конструкций из металла или асбестоцемента изоляция проводится рулонными материалами или каменной ватой.

Преимущества изолированных дымоходов:

  1. Тепловая эффективность печи повышается в несколько раз.
  2. Повышается уровень безопасности при использовании печи.
  3. Эстетичный внешний вид.

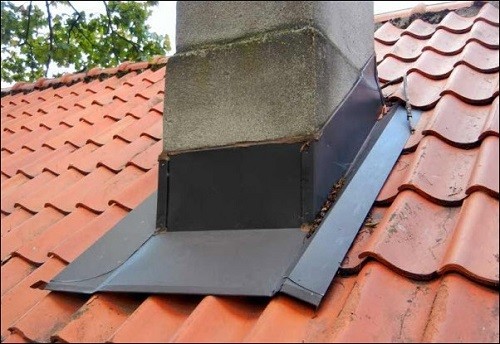

Для примера предлагаем рассмотреть, как выполнить трехуровневую гидроизоляцию на двускатной крыше:

  1. Приклеить к трубе супердиффузную мембрану при помощи жидкой битумной мастики. Сперва трубу загрунтовать полимерной мастикой и приклеить мембрану, заворачивая края. Так вы обеспечите герметичность стыка трубы с крышей, даже если на мембрану попадет вода.
  2. Установка металлических уголков сверху и снизу. Уложите верхние листы металла на нижние таким образом, чтобы вода могла самостоятельно и беспрепятственно сходить вниз. Рекомендуется продлить нижний галстук до самого свеса крыши.
    Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.
  3. Закрепить уголки на обрешетке, сделав на ней дополнительные бруски.
  4. Обработать все элементы герметиком.
  5. Зафиксировать конструкцию дюбелями.
  6. Уложить ондулин методом встык, а швы обработать битумной мастикой.
  7. Уложить поверх ондулина покровный фартук (пластик, керамика и т.д.) по кругу, герметизируя ондуфлешем (специальная лента из битума и каучука, которая обеспечивает мощную гидроизоляцию).
    Печная труба на крыше: инструкция по монтажу. Как сделать печную трубу своими руками. Виды конструкций печных труб. Прокладка печной трубы в доме своими руками.

Полезные советы

Установка печных труб – дело, требующее специальных навыков и знаний, даже если вы выбрали металлический насадной дымоход. К тому же, работа сопряжена с явным риском, поэтому следует принять меры безопасности, находясь на крыше дома.

Чтобы облегчить задачу, мы подготовили несколько полезных советов:

  1. Если вы приняли решение не делать отдельный коробок внизу для трубы, обязательно оставьте промежутки между дымоходом и горючими материалами стены.
  2. Постарайтесь сделать так, чтобы та часть трубы, которая будет находиться снаружи, не имела стыков. Если это сделать невозможно, проведите стыковку над точкой выхода трубы из потолка и не доходя до кровельного материала и обрешетки. Все стыки следует стянуть железными хомутами, обернуть асбестовым материалом и закрепить.
  3. Если вы хотите сделать печную трубу из кирпича по вышеописанному методу, применяйте только обожженный кирпич специально для печей. В качестве связующего раствора можно использовать прочный цемент или глину.
  4. Если вы не уверены в том, что сумеете должным образом построить печную трубу своими руками, есть смысл выбрать готовый дымоход. Тогда вам останется лишь установить его и сделать трубу на крыше. Сегодня можно найти уже изолированные и полностью защищенные дымоходы, которые не нужно обтягивать асбестом и обрабатывать мастикой.
  5. Для усиления противопожарной защиты рекомендуется установить на трубу козырек, который будет защищать от случайных искр и осадков.
