Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Поделитесь

Водяной подогрев пола — это отличное решение, позволяющее создать теплую и уютную атмосферу в вашем доме даже в холодную зимнюю пору. Особенно актуальной установка теплых полов становиться тогда, когда в доме появляется ребенок, который непременно будет ползать по полу. Кроме того, водный подогрев пола убережет всех членов семьи от простуды из-за переохлаждения ног. Как говориться, держите ноги в тепле, а голову в холоде. Как сделать подогрев пола водяной своим руками, вы узнаете из этой статьи.

Содержание

Преимущества и недостатки водяного теплого пола

Большинство людей так или иначе стремится к уменьшению расходов на содержание жилья. Подогреваемые полы водяные — удовольствие не из дешевых, но, зная, как произвести монтаж своими руками, вы сможете минимизировать финансовые траты на обустройство комфорта в вашем жилище.

Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Важно! Цена подогрева пола водяного во многом зависит от выбранной технологии и типа основания. Как правильно выбрать оптимальный экономичный вариант, узнайте ниже.

Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Достоинства теплого водяного пола

Грамотно оформленный водяной пол с подогревом привносит следующие преимущества:

  • позволяет равномерно прогревать поверхность пола на всей площади помещения;
  • не влияет на внешний вид комнаты, так как система полностью скрыта от глаз;
  • обеспечивает теплом большую площадь дома при минимальных затратах;
  • монтаж эффективно окупается в процессе последующей эксплуатации за счет экономии на электроэнергии;
  • незначительная потеря температуры в теплосети;
  • небольшая вероятность протечки.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Дефекты устройства пола с водяным подогревом

Установка теплого водяного пола имеет ряд сложностей, которые можно назвать недостатками:

  • наличие определенных трудностей при установке;
  • понижение водяного давления по всему стояку;
  • затрудненность в определении места аварии;
  • необходимость применения специального насоса для воды;
  • сложность регулировки температуры поверхности пола.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

    Важно! Водяную систему допустимо создавать исключительно при наличии автономного водоснабжения в условиях частного дома. Для повышения комфорта в квартире этот способ не подходит — он сопряжен со сложной процедурой получения соответствующих разрешений и впоследствии может сказаться на качестве отопления и горячего водоснабжения в других квартирах.

    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Способы монтажа теплого водяного пола

Монтаж теплого водяного пола, разумеется, требует определенных знаний и навыков. Но, ознакомившись с разными технологиями, вы вполне сможете подобрать наиболее приемлемую для себя и установить систему самостоятельно. Обязательно сделайте это перед тем, как сделать водяной подогрев пола своими руками.

Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Технология монтажа в бетон

Данный способ предполагает монтаж системы и ее элементов под сплошной бетонной стяжкой. Это связанно с тем, что в процессе установки вы непременно столкнетесь с большим количеством “мокрой работы”, которая требует трудовых и временных затрат. Напольное покрытие, будь то ламинат, линолеум или плитка, укладывается только после полноценного высыхания бетонной стяжки. Этот период длится примерно 28 дней, в зависимости от толщины стяжки. Несмотря на такую сложность, данный метод достаточно популярен.

Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Настильная технология

Данный способ заключается в установке уже готовых материалов. За счет такого подхода значительно ускоряется процесс монтирования теплого водяного пола. Так как работа с бетонным раствором полностью исключена, снижаются временные затраты. Однако данная технология более дорогостоящая — вам придется приобрести материалы для настилки в несколько слоев на выбор:

  • полистирол;
  • модульная деревянная система;
  • реечная деревянная система.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Критерии выбора и расчет системы теплого пола

Какой бы способ монтажа вы не выбрали, обязательно максимально точно рассчитайте систему для того помещения, где вы планируете ее установить. Для этого обратите внимание на такие факторы:

  • тип помещения и площадь его пола;
  • температура, которую вы планируете получить;
  • факторы, приводящие к потере тепла;
  • тип напольного покрытия.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Вам может потребоваться большая мощность системы водяного теплого пола в случае, если:

  • отапливаемое помещение находится на крайних этажах (первый, цокольный или последний);
  • большое количество витражных окон в помещении;
  • стены помещения тонкие или слабо теплоизолированы;
  • напольное покрытие представляет собой плиты из натурального камня.

    Важно! Не устанавливайте систему теплый пол в спальнях или детских комнатах.

    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

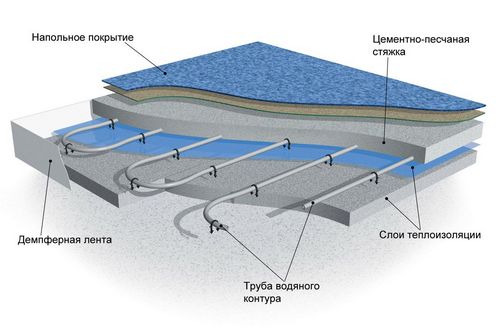

Устройство пола с водяным подогревом

Водяной пол — это система, состоящая из;

  • полимерных или металлополимерных труб;
  • теплоизоляционного слоя;
  • крепежей;
  • коллекторов с фитингами, с помощью которых система подключается к насосу и центральной отопительной сети.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Подготовка основания

Для установки теплого пола необходимо тщательно подготовить основание. Для этого выполните следующие действия:

  1. демонтируйте старое напольное покрытие;
  2. выровняйте поверхность стяжкой.

Важно! Выравнивание требуется в случае, если уровень базового основания разниться свыше 5 мм. Если вы не выровняете пол — это может привести к протеканию труб и выходу всей системы из строя.

Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Общие правила монтажа для всех типов систем

Для корректной и эффективной работы теплого водяного пола, соблюдайте правила монтажа, которые актуальны для всех вышеуказанных способов:

  1. Установите шкаф для коллекторов.

    Важно! Его следует приобрести на строительном рынке или профильном магазине.

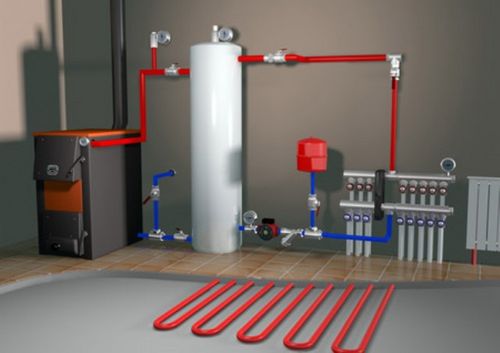

  2. Заведите в шкаф подающую и возвратную трубы.

    Важно! Подающая труба выводится из котла и наполнена горячей водой. Возвратная — подводит использованную в системе, потерявшую тепло воду к котлу, для повторного нагревания. Эта циркуляция обеспечивается насосом, встроенным в систему.

    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.
  3. Установите на обе трубы запорные вентили.

    Важно! Использование в нужных местах запорно-регулирующей арматуры позволит отключать систему от отопительной сети, если потребуется ремонт. Кроме того, в целях экономии теплый пол можно включать лишь по необходимости, избегая перерасхода энергии.

  4. Соедините трубу с запорным вентилем с помощью фитинга.
  5. Подключите к вентилю коллектор.

    Важно! С одной стороны установите воздухоотводчик, с другой присоедините сливной кран. Установка обычной заглушки возможна, но она слабо функциональна.

    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.
  6. Шкаф собран. Приступайте к остальным работам, согласно выбранной вами системе.

    Важно! Просмотрите видео-пример сборки водяного пола, чтобы исключить возникновение каких-либо вопросов или недопонимание принципа устройства системы в процессе монтажа.

Технология монтажа водяного пола на бетонную стяжку

Данная технология установки водного пола подразумевает несколько этапов.

Этап 1. Монтаж теплоизолятора

  1. Очистите базовое основание.
  2. Уложите на него теплоизоляционный слой.

    Важно! Выбирая теплоизоляцию, обратите внимание на толщину материала. Она должна быть максимум 30 мм. Кроме того, выбирайте материал плотностью не менее 35 кг/м3. Идеально подойдет пеноплекс или полистирол. Помните, толщина теплоизоляции прямо пропорциональна термической нагрузке.

    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Этап 2. Дополнение конструкции демпферной лентой

  1. По периметру комнаты прикрепите ленту.

    Важно! Она компенсирует расширение растяжки, которое обязательно происходит при тепловом воздействии.

  2. Поверх теплоизоляции уложите плотную пленку из полиэтилена.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

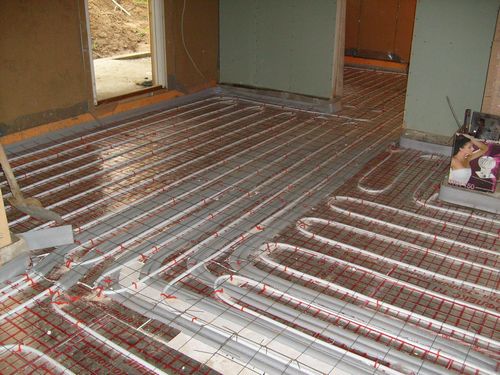

Этап 3. Прокладка арматуры

  1. Уложите арматурную сетку по всей площади помещения.
  2. Прикрепите к сетке гофрированную трубу с помощью хомутов.

    Важно! Этот этап позволяет сделать конструкцию более прочной, а сама труба, защищает компенсационный швы.

    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

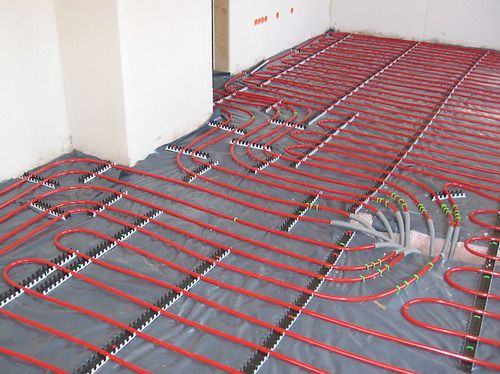

Этап 4. Выбор схемы укладки труб

  1. Определитесь, каким образом вы будете выкладывать трубы — спиралью или змейкой.
  2. Учтите, что на 1 кв. метр потребуется примерно 5 метров трубы, с шагом укладки в 20 см.

    Важно! Если помещение слишком большое, то труба укладывается несколькими раздельными петлями. Спиральная раскладка подходит для больших площадей наилучшим образом. Благодаря тому, что горячие участки трубы лежат рядом с холодными участками соседней “улитки” — таким образом достигается равномерное прогревание поверхности пола.

    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Этап 5. Тестирование гидравлики

  1. Запустите систему для проверки герметичности и прочности водяного пола.

    Важно! Игнорирование этого этапа недопустимо! До того, как стяжка будет залита — крайне важно устранить дефекты и недоработки, которые очень часто допускаются при укладке. Производите испытания не менее 24 часов при давлении в 3-4 бар.

  2. После проверки системы, устранения неполадок, приступайте к следующему этапу.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Этап 6. Оформление бетонной стяжки

  1. Залейте стяжку, контролируя ее толщину.

    Важно! Она должна быть на 5-15 см выше труб.

  2. Выставьте маяки для контроля ровности стяжки при помощи правила.
  3. Оставьте стяжку на 28 дней до полного высыхания.

    Важно! Не включайте систему до того, пока бетон не высохнет.

  4. Подключите систему, и повышайте температуру до необходимой в течение 3 дней постепенно.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Этап 7. Монтаж декоративного покрытия

Этот этап является финишным. Единственное требование для его грамотного осуществление — правильный выбор отделочного материала. Отдайте предпочтение тем модификациям, которые сочетаются с системой «теплый пол».

Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Укладка теплого пола — полистирольный метод

Существенное преимущество данного способа — отсутствие процедуры создания бетонной стяжки. Этот фактор влияет на облегчение конструкции пола, снижение нагрузки на основание, а также на упрощение монтажных работ. Высота помещения в этом случае не уменьшается, так как используемая толщина плит — незначительная.

Важно! Этот способ отлично подходит для того, чтобы минимизировать нагрузку на междуэтажные перекрытия, а также для помещений с низкими потолками.

Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Суть полистирольной технологии:

  • специальные плиты обустраиваются алюминиевыми пластинами, за счет который достигается равномерное распределение тепла;
  • пластины оснащены пазами для максимально надежного закрепления труб;
  • для оформления паркетного пола выполняется монтаж 1 слоя из листов ГВЛ в качестве поверхностного покрытия водяной конструкции;
  • для отделки напольного покрытия из других материалов осуществляется укладка из 2-х слоев ГВЛ.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Технология укладки

  1. Очистите базовое основание от всех видов мусора.
  2. Проверьте ровность пола с помощью уровня.
  3. Уложите полистирольные плиты на основание.
  4. Установите пластины из алюминия и трубы.

    Важно! Рассчитывайте количество плит таким образом, чтоб они покрывали минимум 80% площади помещения. При таком подходе удастся добиться равномерного распределения тепла во время эксплуатации системы.

    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.
  5. Выполните укладку ГВЛ согласно требованиям под конкретный декоративный материал.
  6. Смонтируйте финишное покрытие.

    Важно! Технологию с применением полистирольных плит допустимо применять для отделки любого типа помещений. Тем не менее, для обустройства пола с подогревом в деревянном доме или любой другой конструкции без бетонного перекрытия, отдайте предпочтение реечному или модульному принципу монтажа.

    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Монтаж пола с подогревом по деревянному покрытию из модулей

Если вы решили сделать полы с подогревом водяные на деревянные перекрытия из модулей, выполните работу следующим образом:

  1. Уложите теплоизолятор.
  2. Вырежьте в плитах ДСП пазы под пластины и трубы.
  3. Смонтируйте слой из плит ДСП.
  4. Установите пластины из алюминия.
  5. Смонтируйте трубы.
  6. Уложите нужное количество слоев из ГВЛ.
  7. Выполните укладку декоративной отделки пола.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

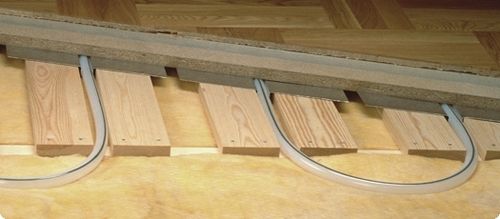

Укладка водяной системы на реечный деревянный пол

Данная система — отличное решение для устройства водяного пола любом этаже дома из дерева выше второго. Это объясняется тем, что в такой конструкции используется наиболее тонкий теплоизоляционный слой.

Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Согласно правилам технологии выполните следующие действия:

  1. Между лагами уложите теплоизоляционный материал из минваты или полистирола.
  2. Укладывайте доски толщиной не менее 2,8 см.
  3. Оставляйте пазы в 2 см шириной.
  4. В пазы вставьте алюминиевые пластины.
  5. В пластины закрепите трубы.
  6. Уложите ГВЛ в 1 либо 2 слоя.
  7. Смонтируйте финишное покрытие пола.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Правила эксплуатации теплого водяного пола

Чтобы система подогрева пола служила вам долго и надежно, а также бесперебойно функционировала, обязательно выполняйте следующие правила по использованию теплого водяного пола:

  • периодически следите за рабочим давлением в теплосети;
  • вовремя реагируйте на неполадки в работе насоса или вентилей;
  • на время длительного отсутствия в доме, например в поездке, отключайте систему.
    Как сделать водяной подогрев пола. Технология монтажа теплого водяного пола. В этой статье вы найдете подробную инструкцию всех способов монтажа теплого водяного пола.

Заключение

Укладка теплого водяного пола, как вы видите, довольно сложная, долгая и кропотливая работа. Важно учитывать все параметры помещения, его общую теплоизоляцию и т.д. Но при выборе корректной технологии, соблюдении всех правил по укладке системы — в финале вы получите качественный и надежный способ согреть себя и свою семью в самый лютый мороз. А осознание того, что вы еще и сэкономили значительное количество средств на монтаже, будет радовать вас дополнительно!
