Газ является одним из самых востребованных источников для отопления домов. А если жилье располагается в непосредственной близости к магистральному газопроводу, то устройство газового отопления дома является наиболее оптимальным вариантом.

Особенности применения газового отопления

Перед внедрением отопительной системы необходимо учесть многие факторы и провести все процедуры в правильной последовательности:

  • разработать проектную документацию и получить разрешение;
  • приобрести соответствующие материалы и оборудование;
  • осуществить монтаж всех элементов системы;
  • проверить ее работоспособность;
  • произвести запуск отопления.
Газовое отопление своими руками. Нюансы создания газового отопления своими руками

Помимо этого, следует уделить внимание следующим нюансам:

  • мощности устанавливаемого оборудования;
  • техническим характеристикам радиаторов отопления;
  • наличию бассейнов, джакузи и других конструкций;
  • возможности совмещения с дополнительными элементами (подогрев воды, «теплый пол»).

Все расчеты осуществляются на этапе проектирования. Для выбора более подходящего способа отопления также учитываются:

  • габариты дома;
  • конструкционные особенности кровли;
  • толщина стен;
  • наличие теплоизоляционных материалов.

На основании всех этих сведений и происходит выбор:

  • котла;
  • труб;
  • радиаторов;
  • типа разводки;
  • направления движения теплоносителя;
  • количества бытовой техники.

Среди преимуществ газового отопления следует отметить:

  • наличие автоматической регулировки температурного режима;
  • бесшумная работа;
  • отсутствие отходов;
  • чистота в доме;
  • минимально занимаемое комнатное пространство;
  • возможность произвольного монтажа отопительных коммуникаций;
  • доступная стоимость.
Газовое отопление своими руками. Нюансы создания газового отопления своими руками

Единственное, что нужно учесть при устройстве газового отопления — это взрывоопасность топлива. Поэтому следует соблюсти ряд требований, касающихся размещения оборудования:

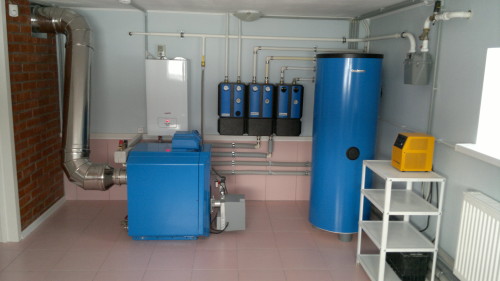

  1. Источник генерирования тепла (котел) желательно расположить в отдельном помещении (котельная).
  2. Помещение должно проветриваться и иметь запасной вход с улицы.
  3. Оптимальные размеры котельной составляют: минимальная высота — 2,5 м, площадь — 4-8 м².
  4. Минимальная ширина входной двери 0,8 м.
  5. Материал, из которого возводится котельная, должен быть негорючим. Кирпичная комната штукатурится и покрывается водоэмульсионной краской. Деревянное помещение обшивается асбестовыми листами толщиной 3 мм или кровельной сталью.
  6. Расстояние от котла до стен должно быть в пределах 30-50 см.
  7. Дымоходная труба обладает небольшим количеством изгибов и располагается выше конька на 0,5 м.
  8. Запрещается монтаж котла в подвале.

Выбор котла

Если загородный дом характеризуется достаточно большой площадью или сложной конфигурацией комнат и коридоров, препятствующих свободному движению нагретого воздуха, то наиболее целесообразным решением станет установка отопительного котла.

Газовые котлы отопления бывают:

  • напольными и настенными;
  • c чугунными и стальными теплообменниками;
  • одноконтурными и двухконтурными;
  • с электрическим розжигом или пьезоэлементом;
  • с вентиляторной и атмосферной горелкой;
  • с естественным и принудительным движением теплоносителя;
  • с закрытой и открытой камерой сгорания.

Сейчас в продаже имеются различные котлы отопления. Стоит заметить, что оборудование иностранных производителей рассчитано на номинальное давление в магистральном газопроводе, которое составляет в пределах 18-20 мбар.

Снижение давления может повлечь негативные последствия, в результате которых в холодные зимние дни можно остаться без тепла. Бывает такое, что в нормальных условиях котел сможет нагреть помещение площадью до 300 м², а при падении давления эффективный обогрев будет достигнут на площади лишь 150 м².

Газовое отопление своими руками. Нюансы создания газового отопления своими руками

Настенное и напольное оборудование

Для установки современного настенного котла не понадобится отдельной комнаты. Благодаря горизонтальной коаксиальной трубе элементы котла можно вывести через любую из стен дома. Сам котел можно разместить в удобном месте, где он никому не будет мешать. Единственный нюанс заключается в том, что рекомендуется приобретать настенное оборудование мощностью до 24 кВт.

Монтаж напольного котла желательно осуществить в подсобном помещении. Обязательно сооружается бетонная подставка (можно использовать и асбестовые блоки). Места соприкосновения элементов газового оборудования с поверхностью заделываются раствором из глины, который не допустит появления трещин.

Теплообменник

Материалом для изготовления теплообменника могут выступать:

  • чугун;
  • сталь.

Чугунные изделия являются довольно тяжелыми. Их нужно очень осторожно транспортировать и устанавливать. Но чугунные теплообменники обладают несомненным «плюсом» — они почти не подвергаются коррозии.

По этой причине эксплуатационный период чугунного теплообменника составляет около 50 лет. Что превышает срок службы стального изделия более чем в 3 раза (15 лет). Такая разница обусловлена тем, что стальные теплообменники не отличаются стойкостью к коррозии.

Возникновение коррозии в газовом оборудовании связывают с:

  • наличием воздуха в теплоносителе;
  • появлением конденсата, который при остывании оседает на стальных стенках.

Контур котла

При выборе оборудования по данному критерию учитывают следующее. Если отсутствует необходимость потребления горячей воды, то покупается газовый котел для отопления дома с одним контуром.

Но в современных условиях сложно себе представить комфортное проживание в доме без горячего водоснабжения. Естественно, что наилучшим вариантом (хотя и более дорогим) станет приобретение газового котла, который имеет два контура.

Горелка, способ розжига и мощность

Давление газа в магистральных трубопроводах подвержено резким перепадам, а зимой может снижаться даже до 13 мбар. Это чревато уменьшением пламени в горелке, что становится причиной ее быстрого прогорания. По этой причине наиболее оптимальным вариантом станет использование котла, оснащенного вентиляторной горелкой.

Газовое отопление своими руками. Нюансы создания газового отопления своими руками

Что касается способа розжига, то главным критерием выбора является потребность в экономии газа. Электрический способ розжига позволит значительно уменьшить потребление газа. Включение и выключение котла происходит в автоматическом режиме. Но есть один нюанс — при отключении электроэнергии существует большая вероятность остаться без горячего водоснабжения и отопления.

Если розжиг будет осуществляться с помощью пьезоэлемента, то расход газа будет немного больше. Это поясняется тем, что в котле происходит постоянное горение небольшого запальника, ожидающего включения подогрева горячей воды или отопительной системы.

Что касается мощности котла, то ее оптимальная величина определяется, исходя из площади отапливаемого помещения. В среднем, для отопления 10 м² жилья потребуется 1 кВт энергии. При наличии потолков, высота которых составляет свыше 3 м, мощность котла должна быть вдвое больше. Также нужно учесть, что ¼ часть мощности уходит на подогрев воды.

Автоматическая система

Наибольшей проблемой газового отопления является большая вероятность утечки топлива. Причины этого явления могут быть разными:

  • резкое снижение давления в магистрали;
  • непроизвольное затухание горелки или запальника;
  • плохая тяга в дымоходном канале;
  • отключение электрического питания.

Все данные факторы (за исключением последнего) сложно выявить вручную. Для выявления проблем газового отопления предназначены различные автоматические устройства:

  • датчики, контролирующие силу тяги и уровень пламени горелки;
  • прибор, который останавливает работу котла при отключении электрической энергии;
  • датчик контроля уровня теплоносителя в отопительной системе;
  • устройство, блокирующее котел при резком падении давления в газопроводе;
  • системы удаления накипи и диагностики;
  • предохранительный клапан для отопительного контура;
  • приборы, которые защищают котел от замерзания.
Газовое отопление своими руками. Нюансы создания газового отопления своими руками

Ввиду взрывоопасности газового оборудования нужно приобретать только такой котел, который оснащен автоматикой, диагностирующей любую нестандартную ситуацию. Среди инновационных разработок, которые сделают работу котла более безопасной, следует упомянуть о программаторах. Благодаря этой новинке владелец дома увидит все неисправности котла отопления на цифровом дисплее.

Монтажные работы

Для установки элементов газового отопления дома своими руками необходимо получить разрешительные документы. Лишь после посещения соответствующих служб (БТИ, пожарный и газовый надзор) приступают к монтажным работам.

Крепление котла осуществляется на планках. Высота монтажа составляет 0,9-1,5 м от пола. Стена, где будет находиться оборудование, должна быть ровной и прочной. Если она сделана из горючего материала, от котла она защищается с помощью термостойкой прокладки толщиной до 3 мм. Фиксация котла просходит так, чтобы между ним и стеной было расстояние 4-5 см.

На следующем этапе производится соединение котла с газопроводом:

  • патрубок котла соединяется с элементом газовой трубы, где располагается кран с вентилем;
  • на кран монтируется фильтр, который будет регулировать поступление топлива и защищать систему от попадания мусора;
  • стыки элементов котла с газопроводом герметизируют краской или паклей;
  • монтируются фильтры c гибким соединением (нельзя пользоваться резиновыми шлангами, которые с течением времени пересыхают и трескаются);
  • с помощью накидных гаек и паронитовых прокладок происходит соединение патрубков и шланга.

Следует отметить, что для соединения котла с газовопроводом применяется только металлическая труба. Чтобы достичь максимального жесткого соединения, рекомендуется воспользоваться «американкой» или специальным сгоном.

Далее котел соединяется с системой водоснабжения. Данная процедура имеет свои нюансы:

  1. Главной отличительной чертой является использование труб различного диаметра и разных кранов (по сравнению с подключением котла к системе отопления).
  2. Разводка холодной воды предусматривает наличие сетчатых фильтров, препятствующих засорению газового котла.
  3. Для отключения подачи воды следует монтировать краны, которые имеют разъемные соединения. Это нужно для легкой замены крана в случае его выхода из строя.
  4. Перед присоединением котла к трубе водопровода с патрубков снимаются защитные заглушки. Сами патрубки располагаются таким образом: слева — для холодной воды, справа — для горячего водоснабжения.
Газовое отопление своими руками. Нюансы создания газового отопления своими руками

В процессе установки оборудования для отопления дома следует выполнять следующие правила:

  • соблюдение небольшого уклона труб;
  • недопущение сужения элементов входа/выхода на котле;
  • устройство слива теплоносителя между котлом и стояком газопровода;
  • все виды расширительных баков и радиаторов должны соответствовать нормам использования теплоносителя;
  • монтаж расширительного бака осуществляется в самой высокой точке;
  • отделение всех элементов отопительной системы кранами;
  • котел должен обеспечивать эффективное отопление всей площади.

После выполнения монтажных работ отопительная система заполняется теплоносителем. В котле не должно быть воздуха, который может стать причиной воспламенения или нарушения рабочего цикла. Чтобы не допустить образования воздушных «подушек», наполнение системы осуществляется снизу вверх.

На заключительной стадии осуществляется проверка качества установки оборудования. В результате правильно выполненных монтажных работ не должно быть:

  • выделения газа;
  • протекания воды;
  • перекосов котла в вертикальной и горизонтальной плоскостях.

Понятно, что наличие течи определяется визуальным способом. Для обнаружения же утечки газа следует воспользоваться мыльным раствором, которым смачиваются трубы. Если спустя некоторое время не появилось воздушных пузырьков, то коммуникации соединены качественно. Лишь после тщательной проверки качества выполненной работы производится окончательный запуск отопительной системы.

Нюансы устройства дымохода

Монтаж котла сопровождается обязательным устройством эффективного дымохода. Данный процесс осуществляется после приобретения газового котла, поскольку размеры дымохода напрямую зависят от габаритов оборудования.

Размер полезного сечения трубы (длина дымохода, умноженная на внутренний периметр трубы) должен превышать внутреннюю площадь котла. Если габариты дымохода меньше площади котла, то необходимо увеличить длину трубы.

Газовое отопление своими руками. Нюансы создания газового отопления своими руками

При устройстве дымохода следует учитывать следующие требования:

  1. Не должно быть ответвлений размером более 1 м, а количество изгибов или колен не должно превышать трех единиц.
  2. Некоторые элементы дымохода устанавливаются под углом не более 30º.
  3. В поперечных сечениях должны отсутствовать сужающиеся участки и уступы.
  4. Места поворотов дымохода оборудуются люком, с помощью которого происходит удаление конденсата.
  5. Отсутствие зазоров между отдельными частями дымохода.
  6. Внутренняя сторона трубы должна быть без шероховатостей.
  7. При установке горизонтальных частей дымохода их длина составляет в пределах от 3 до 6 м.
  8. Плотное соединение труб.
  9. Отсутствие прогибающихся элементов и соединений в местах соприкосновения с крышей.
  10. Утепление труб при их размещении в неотапливаемых местах.

Коаксиальные трубы

Существует вариант, когда для подключения газового котла не нужно обустраивать дымоход для отвода продуктов горения. Для этого используется горизонтальная труба, которая выводится на улицу через любую из стен. Ее называют коаксиальной трубой.

При использовании данной системы происходит не только удаление отработанного газа, но и поступление свежего воздуха. Фактически коаксиальная труба состоит из двух труб, которые вставляются друг в друга:

  • первая труба выводит продукты горения;
  • вторая труба снабжает систему свежим воздухом.

Если выбор пал на коаксиальную трубу, то следует приобрести один из двух типов двухконтурных котлов:

  • парапетный (для отопления зданий до 150 м²);
  • с принудительным воздухоотводом (для теплоснабжения помещений свыше 150 м²).

Несколько слов об автономном газовом отоплении

Если загородный дом располагается вдали от магистрали, то для устройства автономного газового отопления можно воспользоваться баллонами или газгольдерами . Для обогрева небольшого дома потребуется 3-4 баллона (40 л) в месяц.

В качестве обогревающего оборудования можно использовать газовые конвекторы. Они крепятся к стенам в комнатах, где планируется обогрев пространства. В зависимости от размеров комнат приобретаются конвекторы с определенной мощностью.

Основными преимуществами газовых конвекторов являются:

  • ненадобность электрического питания;
  • нагревание комнаты в максимально короткий период;
  • солидная экономия газа.
