Перед началом строительства следует определиться с размерами бани, ее расположением и внутренней планировкой. Также необходимо выбрать подходящий тип фундамента, способ утилизации использованной воды и место проведения коммуникаций (водоснабжения и электричества). Во время строительства бани следует четко соблюдать указанные в проекте размеры. Это позволит избежать таких проблем, как неправильное расположение перегородок, отсутствие необходимого места для инженерных сетей, ошибки при установке окон и дверей, неравномерный прогрев помещений.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Баня из профилированного бруса под усадку

Подготовка площадки и обустройство фундамента

После выбора проекта определяют на участке подходящее место для строительства. Баня должна быть расположена на расстоянии не менее 8 метров от любого жилого строения, а от забора следует отступить не менее 1 метра.

Колодец для сточных вод располагают на небольшом расстоянии от бани.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Колодец для сточных вод — схема

Это может быть как обычная яма, огражденная кольцами, так и полноценный септик.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Схема подключения септика
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Схема подключения септика

Трубу к нему прокладывают еще на стадии подготовки фундамента, чтобы потом не делать лишнюю работу по бурению отверстий.

Выбор типа основания делают на основе анализа почвы, уровня грунтовых вод и масштабности будущего строения. Лучше всего для бани из бруса подойдут следующие типы фундамента:

  • ленточный, мелкозаглубленный;
    Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
    Ленточный мелкозаглубленный фундамент
    Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
    Схема устройства мелкозаглубленного фундамента

  • на винтовых сваях;
    Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
    Фундамент на винтовых сваях
    Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
    Чертеж свайного фундамента с указанием пола и стен

    Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
    План свайного фундамента

  • столбчатый.
    Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
    Столбчатый фундамент из блоков
    Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
    Виды столбчатого фундамента

Сразу после того, как фундамент будет готов, прокапывают траншею и заводят в баню трубу с холодной водой, прокладывают электрический кабель. Канализационный слив также должен быть уже установлен. Сделать это после начала строительства стен будет намного труднее.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Прокладка коммуникаций

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Прокладка летнего трубопровода для бани

Ленточному фундаменту необходимо дать время выстояться и осесть. Не следует начинать строительство бани сразу после того, как он затвердеет. Дополнительно при необходимости можно выложить на него один ряд кирпичей.

Монтаж стен и перегородок

На подготовленное основание монтируют любую гидроизоляцию: рубероид, пергамин, стеклоизол и др. Это необходимо, чтобы не допустить соприкосновения нижнего венца с бетоном или железом и предотвратить его гниение.

Делают замеры и подготавливают брус 200*200 для нижнего основания (описание см. в таблице).

Этап Иллюстрация
отпиливают его в размер и делают запил в полбруса
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
обрабатывают антисептиком по всей длине
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

обрабатывают антисептиком по всей длине

укладывают на фундамент, соединяя углы
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
проверяют уровень
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

На следующем этапе устанавливают лаги. Для этого делают запилы непосредственно в брусе основания. Устанавливают в них лаги и прибивают гвоздями или прикручивают саморезами.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Установка лаг

Сбоку к лагам производят монтаж реек для крепления чернового пола.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Крепление реек или досок для монтажа чернового пола

Отпиливают в размер доски и укладывают их на рейки между лагами.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Укладка чернового пола

Вся древесина должна быть тщательно обработана защитными материалами.

Затем начинают установку первого ряда профилированного бруса.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

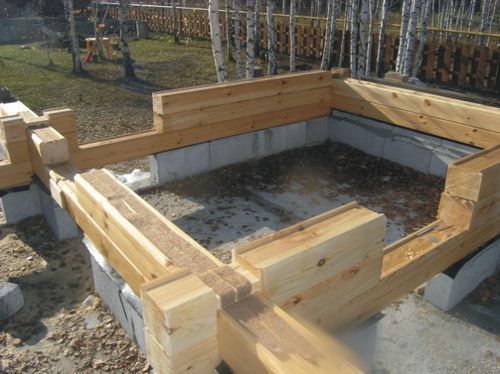

Первый ряд бруса, уложенный на окладной венец

Соединение бруса может быть выполнено следующими способами: теплый угол, ласточкин хвост, лапа, чаша.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

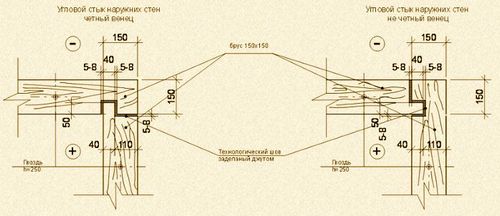

Принципы организации углов дома из бруса с остатком
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Т-образные соединения на шипе

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

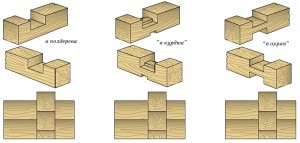

Соединение бруса
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Конструкция замка крестового соединения

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Соединение бруса по длинне
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

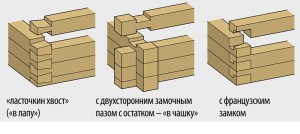

Варианты соединения бруса

Далее продолжают складывать ряды бруса.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Как укладывать брус
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Строительство стен из бруса

Между каждым венцом укладывают ленту утеплителя – евроджута.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Межвенцовая лента из джута ( межвенцовый утеплитель для срубов)

Он не должен быть шире, чем выбранный паз на профилированном брусе.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Межвенцовый утеплитель из джута

Особое внимание уделяют утеплению углов и соединений. Их нужно прокладывать джутом очень тщательно.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Утепление углов дома из клееного бруса джутом
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Утепление углов
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Джут. Межвенцовый утеплитель

Существует несколько видов соединения профилированного бруса

1.Теплый угол

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

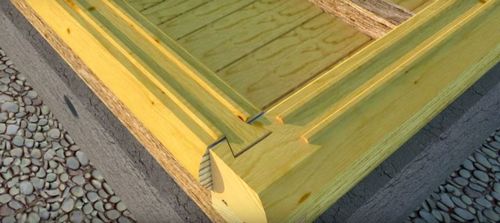

Соединение теплый угол

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

В данном варианте в одном брусе выпиливается паз глубиной 5 см и шириной 5 см, при этом расстояние от края должно быть равно 15 см

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Выпиливание паза

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Паз

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

При соединении внутрь паза обязательно закладывается утеплитель. Шип должен плотно прилегать к брусу

Во время усадки он немного уменьшится в размерах. Неправильно вырезанный шип будет причиной появления огромных щелей и серьезных потерь тепла.

Видео — Рубка бруса в теплый угол

2. Полуласточкин хвост

Применяется для соединения внутренних перегородок с основными несущими стенами.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Полуласточкин хвост

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Это крепление чрезвычайно надежно

Оно способствует правильной усадке дома и отсутствию деформации несущих стен.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Соединение бруса полуласточкин хвост

Видео — Запиливание бруса 145х145 в теплый угол (полуласточкин хвост)

3. Ласточкин хвост

Так же используется для того, чтобы врезать перегородку в основную стену. Кроме того его часто применяют при необходимости соединения бруса по длине. Для того чтобы вырезать ласточкин хвост используют специальное лекало. На одном брусе вырезают трапецевидный паз, а на другом – такой же формы шип.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Ласточкин хвост

Видео — Рубка сруба с соединением ласточкин хвост

4. Треугольный запил

Редко используется при строительстве бань из профилированного бруса естественной влажности, поскольку он недостаточно надежен и не предназначен для выдерживания больших нагрузок.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Треугольный запил

5. Соединение в «обло»

Это самое прочное и теплое соединение. В брусе выбирают паз определенного размера, это можно сделать с одной, с двух или даже со всех четырех сторон.

Пояснение Иллюстрация
Для этого делают разметку и производят циркулярной пилой два пропила
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

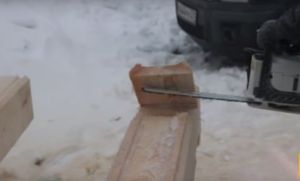

Затем бензопилой производят продольный разрез
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
И вытаскивают отпиленную часть бруса
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Получившийся паз подравнивают
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Готовые заготовки просто накладывают друг на друга.
С наружной стороны часть бруса выступает на улицу. С внутренней стороны угла производится обязательная стяжка нагелями.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

6. Соединение в длину шип-паз

Позволяет предотвратить попадание холода внутрь помещения. Оно выполняется точно так же, как и крепление «теплый угол», только шип теперь вырезается с профилированной стороны бруса.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Соединение бруса по длине

Этап и описание Иллюстрация
Между собой профилированный брус скрепляется с помощью березовых нагелей, которые должны иметь диаметр не менее 15 мм и длину от 15 до 25 см (в зависимости от сечения бруса)
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Березовые нагели

Для их установки используют длинное сверло по дереву. Оно должно быть такого же диаметра, как и нагель
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Сверло

Этим сверлом просверливают верхний брус насквозь, а нижний – примерно до середины
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Правила сверления бруса

Затем удаляют из отверстия опилки, вставляют в него нагель и забивают молотком
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Вставка нагеля

После этого берут другой нагель, ставят его в то же отверстие и проталкивают дальше уже установленный нагель внутрь так, чтобы он дошел до середины нижнего бруса. В итоге он должен находиться сразу и в верхнем, и в нижнем брусе
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Как забить нагель

Этот вид крепления бруса предотвращает неравномерную деформацию стен в процессе усадки собранного сруба. Деревянные нагеля не дают брусу сильно искривляться, не приводят к появлению гнили и коррозии, обеспечивают высокую прочность конструкции.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Березовые нагеля необходимо монтировать строго вертикально, соблюдаяя уровень и обязательно в шахматном порядке

Устанавливают крепления в каждом брусе на расстоянии от 50 до 70 см друг от друга. Они обязательно должны быть во всех углах и соединениях. В соседних бревнах нагеля располагают в шахматном порядке. Их нельзя закреплять на одной вертикальной линии. От угла или соединения отступают от 15 до 20 см.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

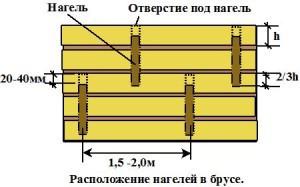

Схема установки нагелей

После возведения основных стен, начинают монтаж перегородок.

Описание Иллюстрация
В брусе производят запил роек. Для этого сначала бензопилой выполняют продольные надрезы в стене.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Затем их расширяют и углубляют так, чтобы получился прямоугольный паз глубиной 5 см.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
После этого начинают монтаж перегородки.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Продолжают возведение внутренней стены вплоть до самого верха сруба.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Между собой брус в перегородке, так же как и на основных стенах, скрепляют нагелями, в паз прокладывают утеплитель.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

На этом основной этап строительства бани считается завершенным.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Основная часть работ завершена

Крыша и чердачное перекрытие

Как только будет готова коробка бани с перегородками, начинают монтаж потолка. Для этого в верхний брус врезают балки перекрытия на расстоянии 60 см друг от друга.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Устройство врубок

К ним снизу крепят степлером фольгированную пароизоляцию для бани с нахлестом полос друг на друга на 10-20 сантиметров, а стыки между ними проклеивают алюминиевым скотчем.

Затем прибивают рейки к балкам перекрытия, а к ним производят крепление вагонки из липы или осины. На чердаке между балками укладывают слой минеральной ваты толщиной не менее 200 мм. Сверху раскатывают слой пароизоляции и закрывают пол досками.

После этого можно смело приступать к монтажу крыши. Самым простым и доступным вариантом является двускатная однопереломная кровля.

Стропильные ноги можно собрать прямо на земле.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Сборка стропил

Фронтоны для бани изготавливают либо из того же профилированного бруса, либо из досок, которые впоследствии обшивают вагонкой.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Фронтоны

Опорой для стропил служат балки перекрытия.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Зарубки для крепления стропил банной кровли

Первыми устанавливают фермы, располагающиеся на фронтонах, и натягивают между ними шнурку. Затем производят крепление остальных стропильных конструкций, постоянно проверяя правильность их установки с помощью отвеса.

Стропила по типу крепления бывают висячими и наслонными.

Двускатная двухпереломная кровля собирается несколько сложнее.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Полувальмовая крыша своими руками схема

Однако в результате становится возможным полноценно использовать помещение над баней. Принцип монтажа этой конструкции в целом аналогичен однопереломной крыше, только стропила опираются еще и на балки верхнего перекрытия.

При монтаже ферм необходимо учитывать, что место выхода трубы дымохода должно располагаться на одинаковом расстоянии от двух соседних стропильных ног и ни в коем случае не задевать их.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Установка стропил вокруг дымохода

После установки стропил начинают монтаж обрешетки. Расстояние между рейками зависит от того, какой тип кровли планируется использовать. Для гибкой черепицы или рулонных материалов шаг обрешетки должен быть минимальным. Под металлочерепицу, шифер, ондулин и другие более жесткие кровельные покрытия рейки прикручивают на расстоянии от 30 до 50 см друг от друга.

Бруски обрешетки должны выходить за крайние фермы для обеспечения карнизного свеса.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Монтаж обрешетки

При необходимости крышу утепляют. Для этого на стропила прибивают контробрешетку, горизонтально на нее крепят полосы пароветрозащитной пленки с нахлестом друг на друга не менее 20 см. И только после этого начинают монтаж обрешетки, на которую впоследствии прикручивают кровельный материал.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Пирог кровли

Изнутри между стропилами плотно укладывают базальтовый утеплитель толщиной не менее 20 см.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Процесс утепления

Затем степлером к стропилам крепят гладкой стороной к утеплителю полосы пароизоляции, все швы между ними проклеивают специальным скотчем.

После этого прикручивают обрешетку и обшивают стены мансарды вагонкой.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Утепление мансарды

Обязательным условием является наличие продухов в утепленной кровле.

Монтаж в бане дверей, окон и печки

Этап, описание Иллюстрация
Для установки дверей и окон в профилированном брусе пропиливают ройки.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
В них вставляют бруски, оставляя зазоры в верхней и нижней части дверной коробки.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
К ним уже непосредственно и крепят дверные или оконные блоки.
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Печь в бане устанавливают на заранее подготовленное бетонное основание, покрытое негорючим материалом и листом железа.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Установка банной печи

При необходимости монтажа печи в перегородку, ее обкладывают со всех сторон кирпичами.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Кирпичный экран

Оставшееся расстояние запенивают или прокладывают в него негорючий утеплитель.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Запенивание щелей между стеной сруба и кирпичным экраном

В кирпичной кладке вокруг печки оставляют просветы, через которые будет выходить горячий воздух.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

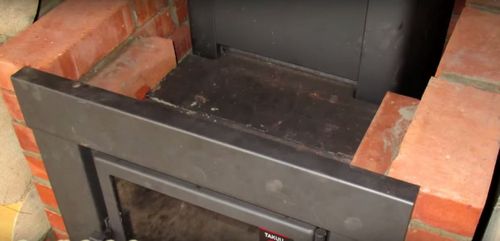

Фото кирпичного кожуха. Между кирпичной кладкой и печью — просветы

В перекрытии вырезают прямоугольное отверстие. В него устанавливают потолочную разделку, через которую проходит утепленный двухстенный дымоход.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Потолочная разделка

Общая длина труб должна быть не менее 4 м.

В крыше «сэндвич» проходит через металлический лист.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!
Проход трубы через крышу — схема

На кровельный материал вокруг трубы закрепляется негорючий резиновый мастер флэш. Завершает конструкцию дымохода установка нержавеющего оголовка.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Если вы самостоятельно строите сауну или баню, вы должны очень внимательно отнестись к вопросу герметизации проходов от дымохода

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Общий вид дымохода над крышей

Внутренняя отделка бани

Непосредственно к отделке помещения приступают только через год после окончания строительства бани из бруса естественной влажности, поскольку он должен дать усадку. Если начать делать отделку раньше, то материалы могут деформироваться.

Однако чистовой утепленный пол в бане можно сделать непосредственно на этапе строительства.

Для его обустройства следует закрыть доски чернового перекрытия, которые предварительно предварительно были обработаны антисептиком, полосами пароветрозащиты.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Утеплитель, уложенный на парозащитную мембрану

Затем уложить утеплитель между лагами.

Сверху закрепить пароизоляционную пленку.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Пароизоляция

После этого можно приступать к монтажу половых досок, не забывая оставлять зазор возле стен и перегородок.

Баня из профилированного бруса под усадку - пошаговая инструкция по строительству!

Укладка чистового пола

В помывочной пол следует делать с уклоном в сторону канализационного стока. Важным аспектом при строительстве бани является обустройство качественной вентиляции парилки и помывочной.

На этом возведение бани из профилированного бруса можно считать завершенным.

Видео — Баня из бруса

Видео — Строительство бани из бруса 150х150 мм

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *
