В уютной бане с мансардой можно не только париться и мыться, но еще и с удовольствием отдыхать. В ней удобно размещать внезапно нагрянувших гостей или весело проводить время с друзьями. Построить такую баню вполне можно самостоятельно. Однако прежде необходимо определиться не только с местом ее размещения, но еще и внутренней планировкой.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Баня с мансардой

Выбор проекта

На маленьком земельном участке целесообразно поставить баню с мансардой размером 4 на 5 метров. Несмотря на то, что она имеет площадь всего 20 кв. м., в ней легко разместится парная, помывочная и комната отдыха. А на втором этаже получится полноценное свободное помещение. Однако размер помещений существенно сократится из-за необходимости обустройства лестницы.

Перед началом строительства следует выбрать проект. Для бани площадью 20 кв.м. их количество немногочисленно.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Проект бани

Это один из наиболее простых проектов. В просторной помывочной можно легко разместить и ванну, и душевую кабинку. Подобная планировка лучше всего подойдет тем, кто любит принимать водные процедуры. Лестница на второй этаж получится достаточно крутая. Но это позволит сэкономить пространство в комнате отдыха.

Еще два варианта расположения помещений в бане выглядят так.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Вариант планировки помещений в бане

Здесь получается обустроить более свободную комнату отдыха, но помывочная и парная получаются намного меньше. Данный вариант понравится тем, кто предпочитает комфортно отдыхать после принятия банных процедур. На первом эскизе лестница идет вдоль 4-х метровой стены. Это позволяет сместить входную дверь от печки. На втором эскизе лестница располагается вдоль 5-ти метровой стены. Но вход находится рядом с топкой. Такое расположение может сделать эксплуатацию данного помещения неудобным.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Проект бани из бруса 4Х5 м
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Недорогая баня из бруса 4х5 м


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Проект бани из блоков
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Визуализация проекта бани с мансардой


Обустройство фундамента

После выбора проекта можно приступать к закладке фундамента. Так как здание будет двухэтажным, то и основание под него должно быть прочным и надежным. Обязательным пунктом является обустройство места для печки.

Существует несколько основных видов фундамента для бани.

1. Винтовые сваи

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Особенности конструкции винтовых свай фундамента

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Винтовой фундамент

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Винтовые сваи для фундамента

Винтовые сваи устанавливаются за два дня в любое время года. Для их монтажа не требуется проводить продолжительных земляных работ и предварительной подготовки основания. Согласно проекту производится разметка, особо тщательно соблюдается заданная длина стен и проверяется равенство диагоналей.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Разметка
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Разметка площадки


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Разметка. Пример

Затем вкручиваются сваи вручную или с помощью специальной техники.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Установка свай винтовых
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Вкручивание свай вручную


На следующий день в них заливается бетонный раствор.

Иллюстрация Описание выполняемых операций
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Винтовые сваи для фундамента для бани

Сами по себе винтовые сваи представляют собой стальную трубу (обычно диаметром более 100 мм), с одним заостренным концом, вокруг которого приварена спиралевидная режущая лопасть. На некоторых модификациях форма лопастей и их количество могут варьироваться.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Муфты для винтовых свай

В комплекте со сваями идут оголовки к ним – муфты с наваренными и усиленными косынками монтажными площадками. Диаметр муфты таков, чтобы она плотно надевалась на ствол сваи.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Подготовка к вручиванию винтовых свай

После проведения разметки участка в точках установки свай рекомендуется ручным или мотобуром, или же просто лопатой сделать небольшие углубления, порядка 300 мм. Многие мастера советуют обильно пролить их водой, чтобы размягчить поверхностные слои – так винтовая свая легче врежется в грунт.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Процесс установки сваи

Свая устанавливается вертикально. В отверстие, расположенное вверху ствола, продевается мощный шкворень, на который будут надеты длинные трубы–рычаги для придания вращательного движения.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Процесс вкручивания сваи

Самый трудоемкий процесс – это, собственно, само закручивание сваи. Для этого потребуются усилия как минимум двух человек, но иногда и такого количества оказывается недостаточно – все зависит от плотности грунта и глубины вкручивания. Для контроля погружения на стволе заранее делается необходимая отметка. Один из работников во время вкручивания постоянно отслеживает вертикальность сваи и корректирует ее. Контролировать удобнее всего двумя строительными уровнями с магнитным основанием, установленными в плоскостях, перпендикулярных одна другой.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Разметка высоты будущего фундамента

После того, как сваи закручены на требуемую глубину, проводится разметка высоты будущего фундамента. Использовать для этого можно, например, водяной уровень. Строго по одному горизонтальному уровню на сваи наносится разметка.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Выравниваем высоту каждой сваи относительно других

Точно по линиям разметки верхушки свай с наверняка деформированными при вкручивании проушинами, обрезаются «болгаркой».
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Подготовка к заливке цемента раствора внутрь сваи

Готовится обычный песчано-цементный раствор (3:1) достаточно жидкой консистенции. Через воронку полости свай заполняются бетоном.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Заливка раствора внутрь сваи

Свая, заполненная бетонным раствором. Ждать застывания бетона – необязательно, можно сразу переходить к последующим операциям.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Привариваем оголовки

На сваи плотно насаживаются оголовки и привариваются к ним сплошным швом. Монтажная площадка оголовка может служить для установки стального ростверка или для крепления болтами деревянной обвязки (естественно, после установки слоя гидроизоляции).
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Обвязываем фундамент металлическим профилем

Перед монтажом деревянного венца для придания общей прочности и стабильности конструкции, сваи желательно обвязать поясом из профилированной трубы, приваренного несколько ниже оголовков.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Процесс приваривания мощного ростверка из швеллера

Другой вариант – установка и приваривание к монтажным площадкам мощного ростверка из швеллера.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Винтовой фундамент для бани

В любом случае, по окончании монтажа металлической составляющей свайного фундамента проводится скалывание шлака и очистка сварных швов, удаление ржавчины и покрытие всей конструкции антикоррозионной грунтовкой.

На винтовых сваях легко можно построить баню даже на участке, имеющем крутой уклон.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Баня на винтовых сваях — фото
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Баня на винтовых сваях


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
На винтовых сваях легко можно построить баню даже на участке, имеющем крутой уклон
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Фундамент на склоне


Сразу после установки фундамента разрешается приступать к возведению стен. Сначала на сваи укладывается рубероид, а затем нижний брус, обработанный антисептиком.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

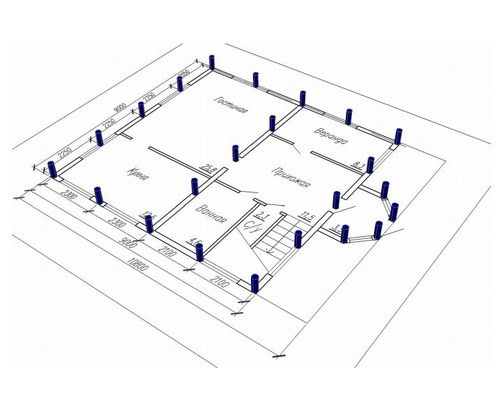

Съема обустройства винтового фундамента
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Так выглядит готовый свайно-винтовой фундамент с обвязкой из бруса


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Первый венец бани
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Первый венец и начало обустройства чернового пола бани на свайно-винтовом фундаменте


Однако под печь все равно необходимо будет подготовить ровную площадку и залить ее бетоном.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Устройство фундамента под печь
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Устройство фундамента под печь


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Как сделать фундамент под печь
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Винтовой свайный фундамент под печь


2. Ленточный фундамент

Ленточный фундамент для бани является одним из самых распространенных. Для его обустройства необходимо будет выкопать траншею по периметру будущей бани. Ее глубина зависит от типа грунта, материала стен, уровня грунтовых вод и глубины промерзания почвы:

  • на легких и песчаных грунтах – не менее 70 см;
  • на скальных и гравелистых почвах – от 20 до 30 см.
  • на пучинистых грунтах – ниже глубины промерзания.

Регионы Глубина промерзания грунта, см
Воркута, Сургут, Нижневартовск, Салехард 240
Омск, Новосибирск 220
Тобольск, Петропавловск 210
Курган, Кустанай 200
Екатеринбург, Челябинск, Пермь 190
Сыктывкар, Уфа, Актюбинск, Оренбург 180
Киров, Ижевск, Казань, Ульяновск 170
Самара, Уральск 160
Вологда, Кострома, Пенза, Саратов 150
Воронеж, Пермь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль 140
Волгоград, Курск, Смоленск 120
Псков, Астрахань 110
Белгород, Курск, Калининград 100
Ростов 90
Краснодар 80
Нальчик, Ставрополь 60

Возводящаяся постройка Каменистая почва Плотные глинистые и суглинистые грунты Песчаники, состоящие из слежавшегося сухого песка Илистые грунты, мягкие песчаники Очень мягкие песчаники, илистые почвы, супеси Торфяные грунты
Компактная одноэтажная баня 20 30 40 45 65 Ленточный фундамент не применяется
Дом-баня с мансардой 30 35 60 65 85 Ленточный фундамент не применяется

Ширина ленточного фундамента зависит от типа материала, из которого будут возводиться стены. Обычно она не превышает 40 см.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Мелкозаглубленный ленточный фундамент
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Ленточный фундамент


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Мелкозаглубленный ленточный фундамент — схема
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Схема гидроизоляции ленточного фундамента


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Схема ленточного фундамента под баню

Устройство ленточного фундамента под баню выполняют следующим образом:

  • выравнивают площадку, делают разметку;
  • выкапывают траншею необходимой глубины и ширины;
  • засыпают на ее дно подушку из мелкого щебня и песка;
  • устанавливают опалубку из досок;
  • монтируют каркас из железной или стеклопластиковой арматуры;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    На фото — опалубка, каркас и вентиляционные трубы

  • заливают бетон;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Залитый в опалубку бетон протыкается вибробуром, выравнивается и шлифуется

  • после застывания стенок фундамента демонтируют опалубку;
  • обрабатывают конструкцию гидроизолирующим материалом.

На этой же стадии подводят коммуникации (воду и электричество) и производят монтаж трубы, через которую будет происходить отток воды из бани.

Иллюстрация Описание выполняемых операций
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Разметка для ленточного фундамента

Проводится разметка будущего фундамента – натягиваются шнуры, которые определят его габариты, форму и ширину ленты. Обязательно проверяется прямизна углов, промеряются диагонали.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Срезаем верхний плодородный слой почвы

Срезается верхний плодородный слой почвы и начинается выкапывание траншей, так, чтобы обеспечивалась нужная глубина залегания с учетом песчано-гравийной подушки, и ширина – с учетом установки досок или щитов опалубки.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Выкапываем траншею под фундамент

В рассматриваемом случае грунт стабильный, поэтому достаточно будет глубины ленты в 500 мм.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Насыпаем песчаную подушку на дно траншеи

На дно траншей засыпается песчаная подушка. Ее толщина для малозаглубленного фундамента – не менее 70 мм, для глубоких – порядка 150 мм. Песок увлажняется и тщательно трамбуется. Поверх него целесообразно засыпать и утрамбовать такой же по высоте слой щебенки.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Устанавливаем опалубку для фундамента

Производится монтаж опалубки. Высоту будущего бетонного цоколя берут обычно не менее 200 мм от уровня грунта. В случае если планируется постройка бани из шлакоблоков, цоколь необходимо будет поднять до 500 мм, правда, это можно впоследствии выполнить кирпичной кладкой. При монтаже опалубки ведется обязательный контроль правильности ее геометрических форм, которые передадутся бетонной ленте, и горизонтальности уровня.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Устанавливаем распорки для укрепления опалубки

Для того чтобы опалубка не деформировалась от давления бетонного раствора изнутри, ее укрепляют перемычками – распорками и, по периметру – упорами.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Установка армирующей сетки внутрь опалубки

Связываются и устанавливаются в опалубку решётки армирующего пояса. В данном случае баня планируется небольшой, и достаточно установки решетка в один ряд по центру ленты.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Установка пластиковых труб в опалубку

С каждой из боковых сторон прорезаются отверстия, в которые устанавливаются обрезки 100 мм канализационных труб. Таким образом, после заливки ленты будут получены отверстия для естественной вентиляции подпольного пространства бани. В том случае, если планируется обустройство утепленного банного пола прямо по грунту, в таких вентиляционных каналах необходимости нет.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Делаем отверстия для фундамента со сливом

А вот это – обязательный элемент. С обеих сторон опалубки в выбранном месте выкапываются приямки. Затем в щитах или досках прорезаются окошки, чтобы пропустить через них 50 мм (иногда, при больших планируемых объемах слива – и 100 мм) канализационную трубу, через которую будет проводиться отвод воды из бани. Она должна быть расположена с обязательным уклоном наружу, примерно в 10 ÷ 15 градусов. Чтобы точно позиционировать ее, можно использовать пластиковые пластины с точно подогнанными по диаметру трубы отверстиями. Эти пластины несложно укрепить на опалубке саморезами, как показано на рисунке.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Заливка бетонного раствора

Можно переходить к заливке бетонного раствора. Удобнее всего, безусловно, заказать требуемый объем в уже готовом виде в специализированной организации, с доставкой и механизированной заливкой. При этом необходимо заранее продумать пути подъезда бетоновоза.Заливают раствор равномерно, слоями примерно по 200 мм. Чтобы не допустить образования пустот в толще ленты, проводят «штыкование» (прокалывание залитого бетона арматурой или лопатой), простукивают опалубку. Бетон распределяют и разравнивают лопатами, мастерками, так, чтобы обеспечился выход на установленный общий горизонтальный уровень.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Готовая опалубка для заливки фундамента

Если возможности заказа готового раствора нет, либо услуги кажутся слишком дорогими, вполне можно справиться и самостоятельно, при условии, что в распоряжении есть бетономешалка. Важно – выполнить заливку за один раз – тогда будет обеспечена хорошая монолитность ленты. Раствор готовят их цемента м400 (1 часть), песка (3 части) и чистой щебенки без посторонних включений – 4 части.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Разравниваем фундамент

После заливки и разравнивания поверхности ленточный фундамент оставляют для схватывания и набора требуемой прочности. Чтобы поверхность не пересыхала и не растрескивалась, целесообразно спустя сутки и далее в первые 3 ÷ 4 дня проводить увлажнение поверхности водой с последующим укрытием полиэтиленовой пленкой.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Фундамент для бани со сливом своими руками

Чтобы не терять время в период первоначального набора прочности фундаментов, можно посвятитьего выбору верхних слоев плодородного грунта – там, где впоследствии будут обустраиваться полы того или иного вида.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Снимаем опалубку

Снятие опалубки рекомендовано проводить не ранее, чем через неделю – за это время бетон наберет порядка 50% расчетной прочности.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Ленточный фундамент для бани со сливом

Полное созревание будет достигнуто (при работе в нормальных летних температурах) через месяц. И очередной операцией станет гидроизоляция фундамента рубероидом, который все же желательно закрепить на слой гудронной мастики «горячим» способом.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Гидроизоляция ленточного фундамента

Выложенный кирпичный цоколь также нуждается в гидроизоляции своей горизонтальной поверхности. Это проводится таким же образом, с использованием рубероида. Фундамент может считаться готовым для поднятия на его основе любых стен бани. Возможность слива воды тоже предусмотрена.

На месте помывочной засыпают песок и щебень, выравнивают их так, чтобы образовался небольшой уклон в сторону сливного отверстия, раскатывают гидроизолирующую мембрану. Сверху укладывают слой керамзита, затем заливают бетон. При этом необходимо соблюдать строгий уклон уровня готовой стяжки в сторону сливного отверстия.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Утепление и гидроизоляция


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
На фото — направляющие для заливки пола с уклоном
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Устройство пола в помывочной бани — залитая с уклоном стяжка


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
На фото видно, что пол имеет уклон в сторону сливного отверстия


Для печи площадку подготавливают следующим образом:

  • выкапывают яму на глубину 50-70 см, которая по ширине и длине немного превышает размеры печи;
  • на дно укладывают 30 см слой песка, который тщательно утрамбовывают;
  • затем засыпают слой камней и щебня, проливают его водой и разравнивают;
  • кладут слой гидроизоляции (рубероид, пергамин, стеклоизол или др.);
  • устанавливают опалубку, каркас из арматуры и заливают бетон.

Относиться к подготовке данной площадки следует особенно тщательно, поскольку печь имеет достаточно большой вес. Неправильное проведение работ может привести к преждевременному растрескиванию основания.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Схема фундамента под печь
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Котлован под заливку печного фундамента. Установлена опалубка и каркас


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Бетонирование фундамента под печь
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Залитый фундамент


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
На фото — фундамент под печь
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Начало строительства печи на гидроизолированном фундаменте


После окончания обустройства фундамента начинают возведение стен.

Выбор материала для строительства

Баня с мансардой 4*5 может быть построена из:

  • бруса;
  • бревна;
  • теплоблоков или пеноблоков.

Выбор материала зависит исключительно от личных предпочтений.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Баня из бревна с мансардой
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Баня из бруса с мансардой


Наиболее часто владельцы участков приобретают уже готовый сруб из оцилиндрованных или обычных бревен. Каждая часть в нем пронумерована, во время строительства достаточно только сложить их друг на друга, соблюдая правильную последовательность.

1. Баня из бревна

Этапы возведения бани из бревен:

  • на фундамент укладывают гидроизолирующий материал и подкладочные доски;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Первый венец сруба

    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Первый венец

    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Первые ряды бревен

  • производят монтаж нижних венцов сруба согласно схеме;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Углы сруба бани из бревна лучше исполнять «в чашу», чтоб концы выходили за пределы стен. Это обеспечит дополнительную защиту бани от холода

  • проверяют диагонали, соответствие углов и уровень;
  • обрабатывают нижние бревна антисептиком;
  • устанавливают лаги;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Лаги в срубе

    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Укладка лаг

  • выполняют дальнейшую укладку бревен, монтируя между ними межвенцовый утеплитель;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Джутовый межвенцовый утеплитель. Укладка

    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Межвенцовый утеплитель – овечья шерсть

  • бревна соединяют друг с другом путем сверления в них отверстий диаметром 30-40 мм и вбивания нагелей. Расстояние между креплениями от 50 до 100 см, в соседних бревнах их располагают в шахматном порядке. При рубке в лапу дополнительно устанавливают нагеля в каждое угловое соединение;
  • выполняют установку стропильной системы и монтаж крыши.
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Схема строительства крыши

2. Баня из бруса

Из бруса баню с мансардой 4*5 можно построить самостоятельно. Для этого понадобится примерно 10 куб.м. бруса 200*200. В результате получится качественное, теплое и прочное строение. Существует много способов соединения бруса между собой. Одним из самых надежных считается «ласточкин хвост». Помимо этого есть еще коренной шип, замковый паз и многие другие.

Выбор метода следует сделать в зависимости от конструктивных особенностей возводимого здания.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Соединение бруса по длине
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Соединение бруса


Последовательность строительства бани из бруса:

  • гидроизоляция фундамента;
  • обработка антисептиком бруса, предназначенного для монтажа нижнего ряда;
  • вырезание шипов или замкового соединения;
  • укладка первого ряда;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Крепление бруса к фундаменту

  • монтаж лаг;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Монтаж лаг

  • крепление с помощью степлера межвенцового утеплителя;
  • укладка второго ряда;
  • просверливание отверстий и вставление нагелей;
  • укладка утеплителя и монтаж третьего ряда и т.д.
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
    Устройство стены
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
    Баня из бруса своими руками


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Баня из бруса с мансардой

3. Баня из блоков

Блоки для строительства бани применяют намного реже, хотя по своим теплоизолирующим свойствам они часто не уступают дереву. Кроме того они не горят, хорошо пропускают пар и не гниют. Однако не всякий блок подойдет для бани. Он должен обладать высокой паропроницаемостью и не иметь в своем составе вредных веществ.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Баня из блоков

Возведение стен бани из блоков (основные этапы работ) отражено в таблице.

Иллюстрация Описание
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Подготовка к возведению стен

Определяют с помощью уровня самый высокий угол фундамента, от которого следует начинать укладку блоков
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Раствор цементный

Подготавливают цементно-песчаную смесь
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Натягивание шнурки

Натягивают по уровню шнурку от одного до другого угла конструкции
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Кладка первого ряда

Начинают кладку первого ряда на цементный раствор, постоянно контролируя ровность поверхности
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Выравнивание кладки молотком

Простукивают каждый блок при помощи резинового молотка, подгоняя под нужный уровень. Проверяют ровность кладки каждого ряда при помощи лазерного уровня
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Техника нанесения клея на блоки

Последующие ряды укладывают на специальный клей для блоков, который разводят непосредственно перед началом работ и наносят на блоки толщиной не более 5 мм
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Крепление мауэрлата металлическими шпильками

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Крепление мауэралата при помощи анкера с шайбой и гайкой

На верхний ряд устанавливают мауэрлат

Стены бани из блоков требуют дополнительного утепления. Изнутри на них можно будет закрепить фольгированный материал, который будет отражать тепло и надолго сохранять его в помещении, а снаружи лучше всего установить вентилируемый фасад с утеплителем из минеральной ваты.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Утепление и влагозащита бани при помощи фольгированных пленок
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Вариант наружного утепления


Монтаж печи

Для бани с мансардой 4х5 можно выбрать металлическую или кирпичную печь.

1. Печь из металла

Печь из металла скорее нагревается и обеспечивает быстрый прогрев помещения. Однако и остывает она тоже в течение короткого времени. Монтаж металлической печи не занимает много времени и осуществляется следующим образом:

  • на подготовленную поверхность устанавливается выбранная печь. Ее мощность должна соответствовать объему помещений, которые планируется обогревать.
  • к печи присоединяется бак, затем шибер, далее идет переходник на сэндвич и изолированная труба-сэндвич, которая уже пойдет на второй этаж;
  • в межэтажном перекрытии монтируется потолочная разделка, через которую проходит труба-сэндвич;
  • через крышу трубы выводятся через специальный мастер-флэш, который обеспечит герметизацию проходного отверстия;
  • в общей сложности дымоход монтируется не менее 4 метров в высоту.
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Монтаж печи

Стенку возле печи следует обложить кирпичами или обшить асбестом и толстыми листами железа. Если планируется установка топки внутри перегородки между парной и предбанником, то ее следует обложить огнеупорным кирпичом. Все соединения труб между собой следует герметизировать.

2. Кирпичная печь

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Банная печь из кирпича

Кирпичная печь нагревается дольше, чем железная, однако она хранит тепло в течение продолжительного времени. Ее можно сложить самостоятельно или обратиться за помощью к специалистам.

Для самостоятельной кладки потребуются:

  • огнеупорные кирпичи;
  • раствор для кладки печей;
  • чугунные колосники, задвижки, дверцы;
  • схема порядовой кладки;
  • металлические листы;
  • кельма;
  • проволока.

Каждый ряд кирпичей следует укладывать согласно выбранной схеме, при этом они должны располагаться в шахматном порядке. Совпадение вертикальных швов между кирпичами не допускается. Крепление дверок и монтаж дымовых каналов нужно выполнять строго согласно инструкции, тогда готовая печь будет служить долгие годы без особых проблем. Не стоит забывать об установке прочистных дверок и задвижек.

Видео — Кирпичная печь для бани — как продумать все нюансы

Видео — Печь каменка своими руками

Монтаж пола

Перед началом устройства пола следует определиться с его типом. Он может быть как деревянным, так и бетонным.

1. Деревянные полы в бане

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Деревянные полы в бане

Деревянные полы в бане можно соорудить протекающие и не протекающие. Выбор способа следует делать в зависимости от частоты эксплуатации сооружения и климатических условий региона, в котором она расположена. Протекающие полы обычно строят в банях, которые эксплуатируются только в теплое время года. Зимой от них будет исходить сильный холод по причине отсутствия утеплителя. Для обустройства данной конструкции достаточно будет в помывочной постелить лаги и сверху прибить к ним доски. При этом следует оставить между досками зазоры в несколько мм, чтобы в них стекала вода. Поскольку в нижнем уровне пола был уже подготовлен заранее сток с дренажной трубой, то вода будет просто уходить в него.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Не протекающие полы из древесины
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Деревянный протекающий пол


Не протекающие деревянные полы представляют собой более сложную конструкцию. Их укладывают следующим образом:

  • устанавливают лаги;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Установка лаг

  • монтируют доски чернового пола;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Установка чернового пола

  • укладывают между лагами утеплитель;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Утепление пола в бане

  • прибивают скобами гидроизоляцию;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Гидроизоляция

  • плотно укладывают верхний слой половых досок толщиной 40 мм, обеспечивая уклон в сторону сливного отверстия;
    Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

    Укладка досок пола

  • между стеной и досками оставляют зазор в 2 см;

Следует учитывать тот факт, что доски обязательно должны быть обработаны гидроизоляционными и защитными средствами. В комнате отдыха и в парной уклон пола обеспечивать не надо.

2. Бетонные полы в бане

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Устройство пола

Бетонные полы являются менее теплыми, но более прочными, чем деревянные. Для их обустройства необходимо:

  • выровнять площадку внутри бани;
  • засыпать ее мелким щебнем и песком, утрамбовать;
  • выполнить заливку тонкого слоя бетона;
  • уложить утеплитель;
  • выполнить монтаж гидроизоляционного слоя;
  • уложить армирующую сетку;
  • установить маячки по уровню;
  • вдоль стен и перегородок закрепить демпферную ленту;
  • залить раствор бетона;
  • выполнить устройство финишной стяжки.

Видео — Устройство полов в бане

Электрический или водяной теплый пол следует сразу монтировать внутрь стяжки.

Инфракрасные обогревательные элементы можно будет уложить прямо под напольное покрытие.

Видео — Электрический теплый пол в бане

Крыша

Особое внимание в бане с мансардой следует уделить гидроизоляции потолка первого этажа. Особенно тщательно следует защищать парилку и помывочную. После установки лаг перекрытия и чернового пола второго этажа, к ним снизу следует прикрепить с помощью степлера фольгированный утеплитель. Все стыки между полосами проклеить алюминиевым скотчем. Затем положить поверх чернового пола слой утеплителя и еще один слой гидроизоляции. И только затем произвести монтаж половых досок на втором этаже.

Видео — Потолок в бане

Важным моментом при строительстве бани является грамотное устройство вентиляции в каждом помещении.

Крыша в бане с мансардой может быть односкатной или двускатной. Однако односкатная крыша значительно сократит площадь комнаты на втором этаже. Поэтому в бане площадью всего 20 кв.м. целесообразнее сделать двускатную крышу.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Баня с мансардой — особенности строительства

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Двухскатная мансардная крыша

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Конструкция двускатной мансардной крыши

Стропильная система рассчитывается заранее. На лаги перекрытия устанавливаются стойки, к которым крепятся балки чердачного перекрытия, а также боковые и коньковые стропила. Расстояния и угол наклона должны соответствовать длине стропил и обеспечивать жесткость конструкции.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Стропильная система

Затем на стропила крепится обрешетка и гидроизоляция. На нее уже прикручивается кровельное покрытие. Это может быть шифер, ондулин, металлочерепица и др. После этого между стропил изнутри монтируется утеплитель, пароизоляция и деревянные рейки. К ним производится монтаж отделочных материалов. Толщина утеплителя в мансардном помещении должна быть не менее 200 мм.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!

Кровельный пирог

Внутренняя отделка

Вставлять окна и двери, а также производить отделочные работы внутри бани из дерева можно только после того как она даст усадку. Любые действия, выполненные ранее, чем через год после постройки, могут привести к получению отрицательного результата.

Для установки окон в сруб следует сначала выполнить монтаж специальной обсадной коробки. После усадки в стенах бани появятся щели, которые нужно будет тщательно законопатить.

Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Проемы под окна
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Окосячка


Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Как установить окно в сруб
Баня 4х5 с мансардой + постройка своими руками - пошаговые инструкции!
Установка окосячки окон


Бани из пеноблоков не требуют столь длительного периода ожидания. Однако и они должны постоять некоторое время, поскольку даже бетон способен со временем слегка деформироваться и уменьшаться в размерах.

Баня с мансардой будет на протяжении долгих лет приносить вам радость, если она будет построена с использованием современных материалов и в соответствии со строгим соблюдением технологий.

Видео — Баня из сруба 4х5 м

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *
